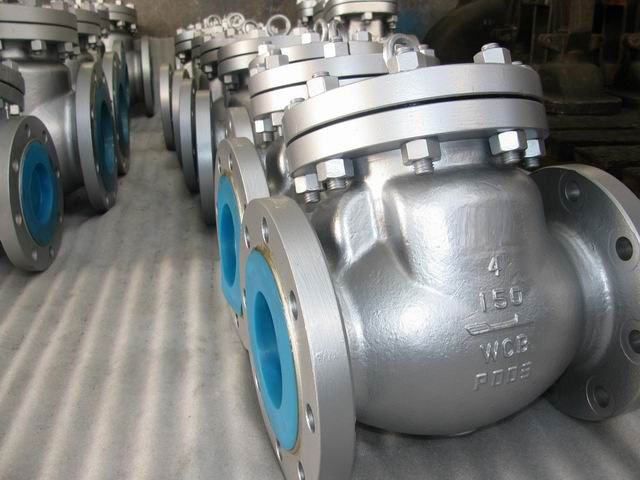

美標旋啟式止回閥

型號：H44W-150LB 更新時間：2020-04-29

特點：• 產品的設計製造符合美國國家標準ANSIB16.34,美國石油學會標準API16D要求

質量穩定
價格合理
交貨快捷

詳細介紹

H44H,H44Wmeibiaoxuanqishizhihuifayoubengongsijingxinshengchandeyikuanzhihuifa，zaibaozhengzhiliangdetongshi，jiageyefeichangheli，yijizaishouhoufangmianwomenyezuodefeichangwanshan。xuanzewomengongsidezhekuanchanpinyidingbuhuirangninshiwang。美標旋啟式止回閥由適用於各種不同的輕重工業工況以及建築管道。廣泛應用於：化工，液化石油氣，車船製造設備，水、石油、啤酒、製藥、電力，機械設備閥門、電子工業閥門，城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。

產品名稱	H44H,H44W美標旋啟式止回閥
產品型號	H44H、H44W
公稱通徑	1
壓力範圍	150-2500Lb
閥體材質	碳鋼、不鏽鋼

產品介紹：
H44H、H44W美標旋啟式止回閥是指依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流的閥門，又稱逆止閥、單向閥、逆流閥、和背壓閥。止回閥屬於一種自動閥門，其主要作用是防止介質倒流、防fang止zhi泵beng及ji驅qu動dong電dian動dong機ji反fan轉zhuan，以yi及ji容rong器qi介jie質zhi的de泄xie放fang。止zhi回hui閥fa還hai可ke用yong於yu給gei其qi中zhong的de壓ya力li可ke能neng升sheng至zhi超chao過guo係xi統tong壓ya的de輔fu助zhu係xi統tong提ti供gong補bu給gei的de管guan路lu上shang。止zhi回hui閥fa主zhu要yao可ke分fen為wei旋xuan啟qi式shi止zhi回hui閥fa（依重心旋轉）與升降式止回閥（沿軸線移動）。這(zhe)種(zhong)類(lei)型(xing)的(de)閥(fa)門(men)的(de)作(zuo)用(yong)是(shi)隻(zhi)允(yun)許(xu)介(jie)質(zhi)向(xiang)一(yi)個(ge)方(fang)向(xiang)流(liu)動(dong)，而(er)且(qie)阻(zu)止(zhi)方(fang)向(xiang)流(liu)動(dong)。通(tong)常(chang)這(zhe)種(zhong)閥(fa)門(men)是(shi)自(zi)動(dong)工(gong)作(zuo)的(de)，在(zai)一(yi)個(ge)方(fang)向(xiang)流(liu)動(dong)的(de)流(liu)體(ti)壓(ya)力(li)作(zuo)用(yong)下(xia)，閥(fa)瓣(ban)打(da)開(kai)；流體反方向流動時，由流體壓力和閥瓣的自重合閥瓣作用於閥座，從而切斷流動。

應用範圍：
美標止回閥門用於工業管道上作阻止介質逆流的裝置。

結構特點：
meibiaozhihuifadefabanchengyuanpanzhuang，raofazuotongdaodezhuanzhouzuoxuanzhuanyundong，yinfaneitongdaochengliuxianxing，liudongzulibishengdieshizhihuifaxiao，shiyongyudiliusuheliudongbuchangbianhuadedakoujingchanghe，danbuyiyongyumaidongliu，qimifengxingnengbujishengjiangshi。

標準規範：
設計製造標準：API 6D
結構長度標準：ASME B 16.10
連接法蘭標準：ASME B 16.5
壓力溫度等級：ASME B 16.34
試驗檢驗標準：API 698

零件及材質：

NO.	零件名稱	Qty.	材料	NO.	零件名稱	Qty.	材料
1	閥體	1	WCB	9	銘牌	1	304
2	閥座	2	A105+HF	10	墊片	1	304不鏽鋼+柔性石墨
3	閘瓣	1	WCB+F6	11	閥蓋	1	WCB
4	閥杆	1	WCB	12	螺柱		A193B7
5	墊片	1	A276410	13	螺母		A1942H
6	螺母	1	A276410	14	吊環	1	A291035
7	銷軸	1	A276410	15	墊片	1	1008
8	鉚釘	2	304	16	螺塞	1	A276410

連接尺寸及重量：

NPS d	in	2	2-1/2	3	4	5	6	8	10	12	14	16	18	20
NPS d	mm	51	64	76	102	127	152	203	254	305	337	387	438	489
L-L1 (RF-BW)	in	8.00	8.50	9.50	11.50	13.00	14.00	19.50	24.50	27.50	31.00	34.00	38.50	38.50
L-L1 (RF-BW)	mm	203	216	241	292	330	356	495	622	698	787	864	978	978
L2 (RTJ)	in	8.50	9.00	10.00	12.00	13.50	14.50	20.00	25.00	28.00	31.50	34.50	39.00	39.00
L2 (RTJ)	mm	216	229	254	305	343	368	508	635	711	800	876	991	991
d1	in	3.62	4.13	5.00	6.18	7.32	8.50	10.63	12.76	15.00	16.26	18.50	20.98	22.99
d1	mm	92	105	127	157	186	216	270	324	381	413	470	533	584
d2	in	4.75	5.50	6.00	7.50	8.50	9.50	11.75	14.25	17.00	18.75	21.25	22.75	25.00
d2	mm	120.5	139.5	152.5	190.5	216	241.5	298.5	362	432	476	540	578	635
D	in	6.00	7.00	7.50	9.00	10.00	11.00	13.50	16.00	19.00	21.00	23.50	25.00	27.50
D	mm	152	178	190	229	254	279	343	406	483	533	597	635	699
b	in	0.75	0.88	0.94	0.94	0.94	1.00	1.13	1.19	1.25	1.38	1.44	1.56	1.69
b	mm	16	17.5	19	24	25	26	29	31	32	35	37	40	43
n-Φd	in	4-0.75	4-0.75	4-0.75	8-0.75	80.87	-0.87	8-0.87	12-1.00	12-1.00	12-1.13	16-1.13	16-1.25	20-1.25
n-Φd	mm	4-19	4-19	4-19	8-19	8-22	8-22	8-22	12-25	12-25	12-29	16-29	16-32	20-32
H (open)	in	5.31	6.10	6.61	9.37	9-80	10.91	13.35	15.67	20.67	21.77	22-99	26.30	28.03
H (open)	mm	135	155	168	235	249	277	339	398	525	553	584	688	712
WT(kg)	BF	17	21	29	42	69	74	108	177	282	372	570	665	900
WT(kg)	BW	13	17	24	36	57	62	96	158	238	324	483	48	782

溫馨提示：“美標旋啟式止回閥”所有文字、數據、圖片均隻適用於參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
