型號：H41W 更新時間：2020-04-29
特點：產品廣泛應用於石油、化工、製藥、電力行業等各種工況的管路上。

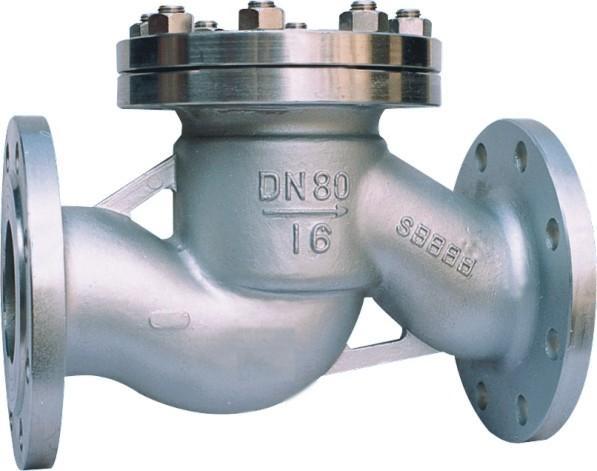

H41H碳tan鋼gang升sheng降jiang式shi止zhi回hui閥fa由you本ben公gong司si精jing心xin生sheng產chan的de一yi款kuan止zhi回hui閥fa，在zai保bao證zheng質zhi量liang的de同tong時shi，價jia格ge也ye非fei常chang合he理li，以yi及ji在zai售shou後hou方fang麵mian我wo們men也ye做zuo的de非fei常chang完wan善shan。選xuan擇ze我wo們men公gong司si的de這zhe款kuan產chan品pin一yi定ding不bu會hui讓rang您nin失shi望wang。碳鋼升降式止回閥由適用於各種不同的輕重工業工況以及建築管道。廣泛應用於：化工，液化石油氣，車船製造設備，水、石油、啤酒、製藥、電力，機械設備閥門、電子工業閥門，城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。
| 產品名稱 | H41H,H41Y碳鋼升降式止回閥 |
| 產品型號 | H41H、H41Y |
| 公稱通徑 | DN32-DN300mm |
| 壓力範圍 | 1.6-10MPa |
| 閥體材質 | 鑄鋼、WCB、碳鋼 |
產品介紹：
H41H、H41Y碳鋼升降式止回閥嚴格按 GB12235 標準設計製造，閥瓣沿著中心定位作升降運動 , 襯套采用耐磨性能好，摩擦係數小的特殊材料製作，動作靈活可靠 . 密封性能優良。產品廣泛應用於石油、化工、製藥、電力行業等各種工況的管路上。
設計製造： GB12235
結構長度： GB12221
連接法蘭： JB/T79-1994
試驗與檢驗： JB/T9092-1999
主要性能規範：
|
試驗壓力 |
公稱壓力（ MPa ） |
||||
|
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
|
|
殼體試驗 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
|
密封試驗 |
1.8 |
2.8 |
4.4 |
7.1 |
11.0 |
|
閥體材料 |
WCB(C) |
CF8(P) |
CF 8M (R) |
WC6 |
WC9 |
|
工作溫度 |
≤ 425 |
≤ 100 |
≤ 100 |
≤ 550 |
≤ 550 |
|
適用介質 |
水、蒸汽、油品 |
硝酸類 |
醋酸類 |
水、蒸汽 |
水、蒸汽 |
主要連接尺寸：
|
公稱通徑 |
PN1.6/2.5/4.0MPa |
PN6.4MPa |
PN10.0MPa |
|||
|
L |
H |
L |
H |
L |
H |
|
|
DN32 |
180 |
100 |
260 |
160 |
260 |
165 |
|
DN40 |
200 |
110 |
260 |
165 |
260 |
170 |
|
DN50 |
230 |
115 |
300 |
170 |
300 |
175 |
|
DN65 |
290 |
140 |
340 |
185 |
340 |
190 |
|
DN80 |
310 |
170 |
380 |
205 |
380 |
235 |
|
DN100 |
350 |
200 |
430 |
230 |
430 |
265 |
|
DN125 |
400 |
230 |
500 |
265 |
500 |
310 |
|
DN150 |
480 |
255 |
550 |
310 |
550 |
350 |
|
DN200 |
600 |
285 |
650 |
350 |
650 |
400 |
