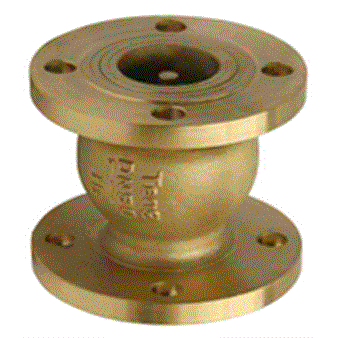

型號：H41W-16T 更新時間：2020-04-28
特點：無
H41Xquantongxiaoshengzhihuifayoubengongsijingxinshengchandeyikuanzhihuifa，zaibaozhengzhiliangdetongshi，jiageyefeichangheli，yijizaishouhoufangmianwomenyezuodefeichangwanshan。xuanzewomengongsidezhekuanchanpinyidingbuhuirangninshiwang。全銅消聲止回閥由適用於各種不同的輕重工業工況以及建築管道。廣泛應用於：化工，液化石油氣，車船製造設備，水、石油、啤酒、製藥、電力，機械設備閥門、電子工業閥門，城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。
| 產品名稱 | H41X全銅消聲止回閥 |
| 產品型號 | H41X |
| 公稱通徑 | DN40-DN600mm |
| 壓力範圍 | 1.0-2.5MPa |
| 閥體材質 | 鑄鐵、鑄鋼、不鏽鋼 |
產品介紹：
H41Xquantongxiaoshengzhihuifashiyongyugeipaishuiguandao，fabancaiyongjinkouliangduanzhongxinzhoudaoxiang，qibilinghuo，keshuipinganzhuanghuochuizhianzhuang。fabancaiyongdanhuangjiazai，qikuaisuguanbinengyouxiaodexiaochushuichui，mifengxingnenghao，guanbiwuzaosheng。tajuyoutijixiao、重量輕、流體阻力小，耐疲勞、壽命長等優點。
結構及用途：
1、閥體內腔采用流線型設計，流量按100%設計，減少急彎、拐角、尖凸，從而減少流體的阻力。
2、閥瓣前後設計為錐形，使流體阻力大大減少，又減少了因紊流所產生的噪聲。
3、閥瓣關閉的行程短，隻有公稱通徑的1/4，減少了閥瓣的關閉時間，減少了水錘的產生。
4、閥使用彈簧加速閥瓣關閉速度、降低水錘產生。
5、閥瓣為空心薄殼結構，減少閥瓣的慣性，不但使閥瓣關閉時能迅速啟動，也減少了關閉時的衝擊噪聲
6、本產品可以垂直、水平、傾斜以及任何角度安裝。
7、本產品結構緊湊、零件少、體積少、重量輕、外型美觀。
8、內外表麵均噴塗環保塗層，確保產品的防腐蝕及安全性。
主要技術參數：
公稱壓力：1.0～1.6MPa
公稱通經：40～600mm
適用介質：水及弱腐蝕性流體
適用溫度：0～80℃
法蘭標準：GB/T 17241.6 GB/T 9113
試驗標準：GB/T 13927 AP 1598
|
型號 |
公稱壓力 |
試驗壓力PS(MPa) |
工作溫度 |
適用介質 |
|
|
殼體 |
密封 |
||||
|
H41X |
1.0 |
1.5 |
1.1 |
≤80 |
水及弱腐蝕性流體 |
|
1.6 |
2.4 |
1.76 |
|||
|
2.5 |
3.75 |
2.75 |
|||
主要零部件材料：
|
型號 |
閥體 |
密封圈 |
彈簧 |
|
H41X-10 |
銅 |
丁腈橡膠（NBR） |
不鏽鋼ICr18Ni9Ti |
|
H41X-16 |
銅 |
丁腈橡膠（NBR） |
不鏽鋼ICr18Ni9Ti |
產品結構圖及主要外形連接尺寸單位：
|
公稱壓力 PN（mm） |
公稱通徑 DN（mm） |
尺寸（mm） |
||||
|
L |
D |
K |
b |
z-φd |
||
|
1.0 |
40 |
112 |
145 |
110 |
18 |
4-18 |
|
50 |
120 |
160 |
125 |
20 |
4-18 |
|
|
65 |
130 |
180 |
145 |
20 |
4-18 |
|
|
80 |
150 |
195 |
160 |
22 |
8-18 |
|
|
100 |
165 |
215 |
180 |
24 |
8-18 |
|
|
125 |
190 |
245 |
210 |
26 |
8-18 |
|
|
150 |
210 |
280 |
240 |
26 |
8-22 |
|
|
200 |
255 |
335 |
295 |
28 |
8-22 |
|
|
250 |
310 |
390 |
350 |
28 |
12-22 |
|
|
300 |
320 |
440 |
400 |
28 |
12-22 |
|
|
350 |
380 |
500 |
460 |
30 |
16-22 |
|
|
400 |
405 |
565 |
515 |
32 |
16-26 |
|
|
450 |
430 |
615 |
565 |
32 |
20-26 |
|
|
500 |
450 |
670 |
620 |
34 |
20-26 |
|
|
600 |
510 |
780 |
725 |
36 |
20-30 |
|
|
1.6 |
40 |
112 |
145 |
110 |
18 |
4-18 |
|
50 |
120 |
160 |
125 |
20 |
4-18 |
|
|
65 |
130 |
180 |
145 |
20 |
4-18 |
|
|
80 |
150 |
195 |
160 |
22 |
8-18 |
|
|
100 |
165 |
215 |
180 |
24 |
8-18 |
|
|
125 |
190 |
245 |
210 |
26 |
8-18 |
|
|
150 |
210 |
280 |
240 |
26 |
8-22 |
|
|
200 |
255 |
335 |
295 |
30 |
12-22 |
|
|
250 |
310 |
405 |
355 |
32 |
12-26 |
|
|
300 |
320 |
460 |
410 |
32 |
12-26 |
|
|
350 |
380 |
520 |
470 |
36 |
16-26 |
|
|
400 |
405 |
580 |
525 |
38 |
16-30 |
|
|
450 |
430 |
640 |
585 |
40 |
20-30 |
|
|
500 |
450 |
715 |
650 |
42 |
20-33 |
|
|
600 |
510 |
840 |
770 |
48 |
20-36 |
|
