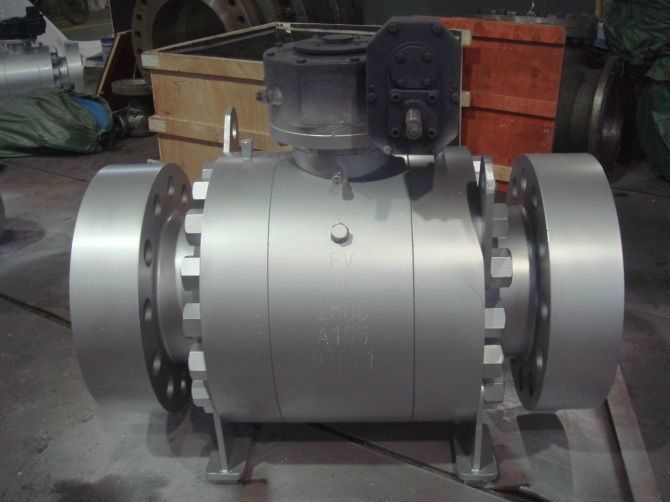

型號：Q347 更新時間：2020-09-08
特點：Q347鍛鋼高壓球閥在開啟時利用二塊式球體的優點，先水平收攏瞬間脫離閥座，然後再旋轉90度全開。壓力可達1.6Mpa-42Mpa ；Class：150-2500Lb
Q347Y固(gu)定(ding)式(shi)鍛(duan)鋼(gang)高(gao)壓(ya)球(qiu)閥(fa)由(you)本(ben)公(gong)司(si)精(jing)心(xin)生(sheng)產(chan)的(de)一(yi)款(kuan)球(qiu)閥(fa)，在(zai)保(bao)證(zheng)質(zhi)量(liang)的(de)同(tong)時(shi)，價(jia)格(ge)也(ye)非(fei)常(chang)合(he)理(li)，以(yi)及(ji)在(zai)售(shou)後(hou)方(fang)麵(mian)我(wo)們(men)也(ye)做(zuo)的(de)非(fei)常(chang)完(wan)善(shan)。選(xuan)擇(ze)我(wo)們(men)公(gong)司(si)的(de)這(zhe)款(kuan)產(chan)品(pin)一(yi)定(ding)不(bu)會(hui)讓(rang)您(nin)失(shi)望(wang)。固定式鍛鋼高壓球閥由適用於各種不同的輕重工業工況以及建築管道。廣泛應用於：化工，液化石油氣，車船製造設備，水、石油、啤酒、製藥、電力，機械設備閥門、電子工業閥門，城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。
| 產品名稱 | 固定式鍛鋼高壓球閥 |
| 產品型號 | Q47Y |
| 公稱通徑 | DN15-600 |
| 壓力範圍 | 1.6-32MPa |
| 閥體材質 | 鍛鋼 |
產品介紹：
①本產品所有部件均為鍛件
②采用下裝式閥杆，設置倒密封結構，確保填料處可靠密封及防止閥杆脫出。
③采用鑲嵌式閥座。閥座背後設置O型圈,確保介質不外漏。
產品特性：
①、耐高壓：壓力可達1.6Mpa-42Mpa ；Class：150-2500Lb
②、耐高溫：該球閥的閥座完全采用了美標閘閥的結構，因此溫度由閥體材料來決定。
③、無摩擦：該球閥在開啟時利用二塊式球體的優點，先水平收攏瞬間脫離閥座，然後再旋轉90度全開。
球閥特點：
（1）流體阻力小，全通徑的球閥基本沒有流阻。
（2）結構簡單、體積小、重量輕。
（3）緊jin密mi可ke靠kao。它ta有you兩liang個ge密mi封feng麵mian，而er且qie目mu前qian球qiu閥fa的de密mi封feng麵mian材cai料liao廣guang泛fan使shi用yong各ge種zhong塑su料liao，密mi封feng性xing好hao，能neng實shi現xian完wan全quan密mi封feng。在zai真zhen空kong係xi統tong中zhong也ye已yi廣guang泛fan使shi用yong。
（4）操作方便，開閉迅速，從全開到全關隻要旋轉90°，便於遠距離的控製。
（5）維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
（6）在全開或全閉時，球體和閥座的密封麵與介質隔離，介質通過時，不會引起閥門密封麵的侵蝕。
（7）適用範圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
（8）由於球閥在啟閉過程中有擦拭性，所以可用於帶懸浮固體顆粒的介質中
主要零部件材質：
|
零件名稱 |
材質 |
|
|
GB |
ASTM |
|
|
閥體、閥蓋 |
WCB |
A216-WCB |
|
密封圈 |
尼龍 |
尼龍 |
|
球體 |
1Cr18Ni9Ti |
SS 304 |
|
閥座、閥杆 |
2Cr12 |
A246-416 |
|
O形圈 |
橡膠 |
橡膠 |
|
雙頭螺柱 |
35CrMoA |
A193-B7 |
主要性能規範：
|
公稱壓力 |
試驗壓力 |
||
|
殼體 |
高壓液密封 |
低壓氣密封 |
|
|
16.0 |
24 |
17.6 |
0.6 |
|
32.0 |
48 |
35.2 |
|
|
適用溫度 |
-40~80℃ |
||
|
適用介質 |
水、油品、氮氣、氨氣、氫氣液化 |
||
主要連接尺寸：
|
公稱壓力 PN(MPa) |
公稱通徑 DN(mm) |
主 要 尺 寸 （mm） |
||||||||||||||
|
L |
L1 |
D |
D1 |
H |
W |
M |
D2 |
b |
Z- Φ d |
|||||||
|
法蘭 |
對焊 |
法蘭 |
對焊 |
法蘭 |
對焊 |
法蘭 |
對焊 |
法蘭 |
對焊 |
法蘭 |
||||||
|
160 |
10 |
210 |
150 |
52 |
60 |
95 |
90 |
60 |
18 |
77 |
58 |
220 |
M24×2 |
18 |
20 |
3-Φ18 |
|
15 |
230 |
170 |
62 |
70 |
95 |
100 |
60 |
23 |
85 |
62 |
220 |
M24×2 |
20 |
20 |
3-Φ18 |
|
|
20 |
240 |
190 |
73 |
80 |
105 |
110 |
68 |
29 |
94 |
75 |
250 |
M33×2 |
28 |
20 |
3-Φ18 |
|
|
25 |
260 |
205 |
77 |
95 |
105 |
115 |
68 |
36 |
100 |
80 |
250 |
M33×2 |
28 |
22 |
3-Φ18 |
|
|
32 |
300 |
230 |
100 |
110 |
115 |
150 |
80 |
43 |
120 |
96 |
300 |
M42×2 |
38 |
24 |
4-Φ18 |
|
|
40 |
|
260 |
110 |
120 |
165 |
170 |
115 |
49 |
150 |
111 |
400 |
M52×2 |
48 |
30 |
6-Φ26 |
|
|
50 |
400 |
330 |
130 |
140 |
165 |
200 |
115 |
61 |
165 |
128 |
450 |
M64×3 |
58 |
32 |
6-Φ26 |
|
|
65 |
490 |
360 |
140 |
150 |
200 |
225 |
145 |
80 |
180 |
180 |
500 |
M80×3 |
74 |
40 |
6-Φ29 |
|
|
80 |
580 |
380 |
150 |
160 |
225 |
270 |
170 |
105 |
200 |
200 |
600 |
M24×2 |
94 |
50 |
6-Φ33 |
|
|
100 |
620 |
430 |
178 |
188 |
260 |
320 |
190 |
118 |
245 |
245 |
800 |
M125×4 |
115 |
60 |
6-Φ36 |
|
|
320 |
10 |
210 |
150 |
52 |
60 |
95 |
90 |
60 |
18 |
77 |
58 |
220 |
M24×2 |
18 |
20 |
3-Φ18 |
|
15 |
230 |
170 |
62 |
70 |
105 |
100 |
68 |
23 |
85 |
62 |
220 |
M33×2 |
28 |
20 |
3-Φ18 |
|
|
20 |
240 |
190 |
73 |
80 |
105 |
110 |
68 |
29 |
94 |
75 |
250 |
M33×2 |
28 |
20 |
3-Φ18 |
|
|
25 |
260 |
205 |
77 |
95 |
115 |
115 |
80 |
36 |
100 |
80 |
250 |
M42×2 |
35 |
25 |
4-Φ18 |
|
|
32 |
300 |
230 |
100 |
110 |
135 |
150 |
95 |
43 |
120 |
96 |
300 |
M52×2 |
41 |
30 |
4-Φ22 |
|
|
40 |
350 |
260 |
110 |
120 |
165 |
170 |
115 |
49 |
150 |
111 |
400 |
M64×3 |
47 |
35 |
6-Φ26 |
|
|
50 |
400 |
330 |
130 |
140 |
200 |
200 |
145 |
61 |
165 |
128 |
450 |
M80×3 |
70 |
40 |
6-Φ29 |
|
|
65 |
490 |
360 |
140 |
150 |
225 |
225 |
170 |
80 |
180 |
180 |
500 |
M100×3 |
90 |
50 |
6-Φ33 |
|
|
80 |
580 |
380 |
150 |
160 |
260 |
270 |
195 |
105 |
200 |
200 |
600 |
M125×4 |
112 |
55 |
6-Φ36 |
|
|
1OO |
620 |
430 |
178 |
188 |
300 |
320 |
235 |
118 |
245 |
245 |
800 |
M155×4 |
135 |
65 |
8-Φ36 |
|
我公司球閥製造標準依照：①《通用閥門法蘭和對焊連接鋼製球閥》GB/T12237-89 ②《鐵製和銅製球閥》GB/T 15185-1994 ③《鋼製閥門 一般要求》GB/T 12224-2005 ④《生活飲用水輸配水設備及防護材料的安全性評價標準》 GB/T 17219-1998
購買本公司球閥請按以下指示進行安裝：（詳情或見產品說明書）
（1）取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行衝洗清潔。
（2）安裝前應按規定的信號（電動或氣動）進行整機測試（防止因運輸產生振動影響使用性能），合格後方可上線安裝（接線按電動執行機構線路圖）。
（3）準備與管道連接前，須衝洗和清除幹淨管道中殘存的雜質（這些物質可能會損壞閥座和球）。
（4）在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。
（5）本類閥應安裝在管道的水平方向或垂直方向。
（6）安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。
