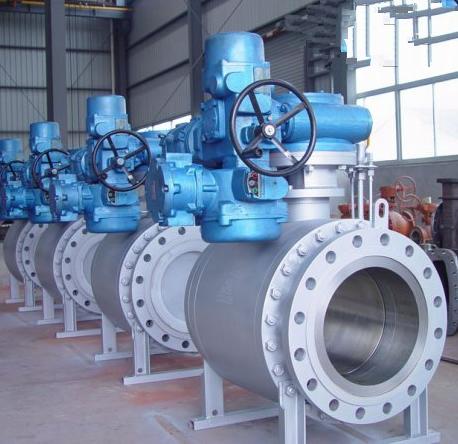

型號：Q947F 更新時間：2020-09-08
特點：Q947型電動固定球閥適用於兩位切斷、調節的場合。閥與執行機構的連接采用直連方式，電動執行機構內置伺服係統，無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控製運轉。
Q947Fdiandonggudingqiufayoubengongsijingxinshengchandeyikuanqiufa，zaibaozhengzhiliangdetongshi，jiageyefeichangheli，yijizaishouhoufangmianwomenyezuodefeichangwanshan。xuanzewomengongsidezhekuanchanpinyidingbuhuirangninshiwang。電動固定球閥由適用於各種不同的輕重工業工況以及建築管道。廣泛應用於：化工，液化石油氣，車船製造設備，水、石油、啤酒、製藥、電力，機械設備閥門、電子工業閥門，城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。
| 產品名稱 | 電動固定式球閥 |
| 產品型號 | Q947H |
| 公稱通徑 | DN50-800 |
| 壓力範圍 | 1.6-16MPa |
| 閥體材質 | 鑄鋼、鍛鋼、不鏽鋼 |
產品介紹：
電動固定球閥是新一代高性能球閥，適用於長輸管線和一般工業管線，其強度、安全性、耐(nai)惡(e)劣(lie)環(huan)境(jing)性(xing)等(deng)在(zai)設(she)計(ji)時(shi)進(jin)行(xing)了(le)特(te)殊(shu)考(kao)慮(lv)，適(shi)用(yong)於(yu)各(ge)種(zhong)腐(fu)蝕(shi)性(xing)和(he)非(fei)腐(fu)蝕(shi)性(xing)介(jie)質(zhi)。它(ta)與(yu)浮(fu)動(dong)球(qiu)閥(fa)相(xiang)比(bi)，工(gong)作(zuo)時(shi)，閥(fa)前(qian)流(liu)體(ti)壓(ya)力(li)在(zai)球(qiu)體(ti)上(shang)產(chan)生(sheng)的(de)作(zuo)用(yong)力(li)全(quan)部(bu)傳(chuan)遞(di)給(gei)軸(zhou)承(cheng)，不(bu)會(hui)使(shi)球(qiu)體(ti)向(xiang)閥(fa)座(zuo)移(yi)動(dong)，因(yin)而(er)閥(fa)座(zuo)變(bian)形(xing)小(xiao)，密(mi)封(feng)性(xing)能(neng)穩(wen)定(ding)、使用壽命長，適用於高壓、大(da)口(kou)徑(jing)場(chang)合(he)。先(xian)進(jin)的(de)彈(dan)簧(huang)預(yu)閥(fa)座(zuo)組(zu)件(jian)，具(ju)有(you)自(zi)緊(jin)特(te)性(xing)，實(shi)現(xian)上(shang)遊(you)密(mi)封(feng)。每(mei)閥(fa)有(you)兩(liang)個(ge)閥(fa)座(zuo)，每(mei)個(ge)方(fang)向(xiang)都(dou)能(neng)密(mi)封(feng)因(yin)而(er)安(an)裝(zhuang)沒(mei)有(you)流(liu)向(xiang)限(xian)製(zhi)，是(shi)雙(shuang)向(xiang)。本(ben)閥(fa)有(you)二(er)塊(kuai)式(shi)和(he)三(san)塊(kuai)式(shi)兩(liang)種(zhong)閥(fa)體(ti)結(jie)構(gou)，中(zhong)法(fa)蘭(lan)用(yong)螺(luo)栓(shuan)連(lian)接(jie)，密(mi)封(feng)采(cai)用(yong)增(zeng)強(qiang)聚(ju)四(si)氟(fu)乙(yi)烯(xi)鑲(xiang)入(ru)不(bu)鏽(xiu)鋼(gang)圈(quan)內(nei)，鋼(gang)圈(quan)後(hou)部(bu)設(she)有(you)彈(dan)簧(huang)保(bao)證(zheng)閥(fa)座(zuo)緊(jin)貼(tie)球(qiu)體(ti)，保(bao)持(chi)密(mi)封(feng)。上(shang)下(xia)閥(fa)杆(gan)均(jun)設(she)有(you)PTFE軸(zhou)承(cheng)，減(jian)少(shao)磨(mo)擦(ca)，操(cao)作(zuo)省(sheng)力(li)，小(xiao)軸(zhou)底(di)部(bu)沒(mei)有(you)調(tiao)整(zheng)片(pian)，保(bao)證(zheng)球(qiu)與(yu)密(mi)封(feng)圈(quan)的(de)接(jie)處(chu)位(wei)置(zhi)。采(cai)用(yong)全(quan)通(tong)徑(jing)的(de)結(jie)構(gou)使(shi)閥(fa)門(men)流(liu)量(liang)孔(kong)麼(me)與(yu)管(guan)線(xian)內(nei)徑(jing)一(yi)致(zhi)，以(yi)便(bian)管(guan)線(xian)清(qing)掃(sao)。
固定球閥特點：
（1）流體阻力小，全通徑的球閥基本沒有流阻。
（2）結構簡單、體積小、重量輕。
（3）jinmikekao。tayoulianggemifengmian，erqiemuqianqiufademifengmiancailiaoguangfanshiyonggezhongsuliao，mifengxinghao，nengshixianwanquanmifeng。zaizhenkongxitongzhongyeyiguangfanshiyong。
（4）操作方便，開閉迅速，從全開到全關隻要旋轉90°，便於遠距離的控製。
（5）維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
（6）在全開或全閉時，球體和閥座的密封麵與介質隔離，介質通過時，不會引起閥門密封麵的侵蝕。
（7）適用範圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
（8）由於球閥在啟閉過程中有擦拭性，所以可用於帶懸浮固體顆粒的介質中
主要性能規範：
|
型 號 |
試驗壓力ps(MPa) |
工作溫度(℃) |
適用介質 |
||
|
殼 體 |
密封(液) |
密封(氣) |
|||
|
Q947F-10 |
1.5PN |
1.1PN |
0.6 MPa |
-29-200(加玻纖增強聚四氟乙烯)、-29-300(對位聚苯) |
水、蒸汽、油品等 |
|
Q947F-16 |
|||||
|
硝酸等腐蝕性介質 |
|||||
|
強氧化性介質 |
|||||
|
Q947F-25 |
|||||
|
Q947F-64 |
醋酸等腐蝕性介質 |
||||
|
Q947F-160 |
|||||
|
尿素等腐蝕性介質 |
|||||
主要零部件材質：
|
閥 體 |
球體、閥杆 |
閥 座 |
|
WCB |
2Cr13 |
加玻纖增強聚四氟乙烯、對位聚苯 |
|
ZG1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
|
CF8 |
0Cr19Ni9-(304) |
|
|
CF3 |
00Cr19Ni11-(304L) |
|
|
ZG1Cr18Ni-12Mo2Ti |
1Cr18Ni12-Mo2Ti |
|
|
CF8M |
0Cr17Ni12-Mo2(316) |
|
|
CF3M |
00Cr17Ni14-Mo2(316l) |
PN1.0主要外型及連接尺寸：
|
PN1.0(MPa) |
|||||||||
|
通徑(DN) |
L |
d1 |
D |
D1 |
D2 |
b |
Z-d |
H |
重量 |
|
125 |
356 |
125 |
245 |
210 |
185 |
22 |
8-18 |
542 |
90 |
|
150 |
394 |
150 |
280 |
240 |
210 |
22 |
8-23 |
572 |
130 |
|
200 |
457 |
200 |
335 |
295 |
265 |
24 |
8-23 |
636 |
203 |
|
250 |
533 |
250 |
390 |
350 |
320 |
26 |
12-23 |
726 |
245 |
|
300 |
610 |
300 |
440 |
400 |
368 |
26 |
12-23 |
859 |
399 |
|
350 |
686 |
350 |
500 |
460 |
428 |
26 |
16-23 |
927 |
498 |
|
400 |
762 |
400 |
565 |
515 |
482 |
26 |
16-25 |
1080 |
818 |
|
450 |
864 |
450 |
615 |
565 |
532 |
28 |
20-25 |
1120 |
1037 |
|
500 |
914 |
500 |
670 |
620 |
585 |
28 |
20-25 |
1150 |
1255 |
PN1.6主要外型及連接尺寸：
|
PN1.6(MPa) |
|||||||||
|
通徑(DN) |
L |
d1 |
D |
D1 |
D2 |
b |
Z-d |
H |
重量 |
|
125 |
356 |
125 |
245 |
210 |
185 |
22 |
8-18 |
542 |
95 |
|
150 |
394 |
150 |
280 |
240 |
210 |
24 |
8-23 |
572 |
135 |
|
200 |
457 |
200 |
335 |
295 |
265 |
26 |
12-23 |
736 |
208 |
|
250 |
533 |
250 |
405 |
355 |
320 |
30 |
12-25 |
890 |
255 |
|
300 |
610 |
300 |
460 |
410 |
375 |
30 |
12-25 |
910 |
409 |
|
350 |
686 |
350 |
520 |
470 |
435 |
34 |
16-25 |
1020 |
518 |
|
400 |
762 |
400 |
580 |
525 |
485 |
36 |
16-30 |
1080 |
838 |
|
450 |
864 |
450 |
640 |
585 |
545 |
40 |
20-30 |
1120 |
1067 |
|
500 |
914 |
500 |
705 |
650 |
608 |
44 |
20-34 |
1150 |
1295 |
PN2.5主要外型及連接尺寸：
|
PN2.5(MPa) |
|||||||||
|
通徑(DN) |
L |
d1 |
D |
D1 |
D2 |
b |
Z-d |
H |
重量 |
|
100 |
305 |
100 |
230 |
190 |
160 |
24 |
8-23 |
416 |
78 |
|
125 |
381 |
125 |
270 |
220 |
188 |
28 |
8-25 |
542 |
107 |
|
150 |
403 |
150 |
300 |
250 |
218 |
30 |
8-25 |
572 |
145 |
|
200 |
502 |
200 |
360 |
310 |
278 |
34 |
12-25 |
736 |
220 |
|
250 |
568 |
250 |
425 |
370 |
332 |
36 |
12-30 |
890 |
280 |
|
300 |
648 |
300 |
485 |
430 |
390 |
40 |
16-30 |
910 |
450 |
|
350 |
762 |
350 |
550 |
490 |
448 |
44 |
16-34 |
1020 |
570 |
|
400 |
838 |
400 |
610 |
550 |
505 |
48 |
16-34 |
1080 |
920 |
|
450 |
914 |
450 |
660 |
600 |
555 |
50 |
20-34 |
1120 |
1140 |
|
500 |
991 |
500 |
730 |
660 |
610 |
52 |
20-41 |
1150 |
1360 |
PN6.4主要外型及連接尺寸：
|
PN6.4(MPa) |
||||||||||
|
通徑(DN) |
L |
d1 |
D |
D1 |
D2 |
D6 |
b |
Z-d |
H |
重量 |
|
50 |
292 |
50 |
175 |
135 |
105 |
88 |
26 |
4-23 |
360 |
33 |
|
65 |
330 |
65 |
200 |
160 |
130 |
110 |
28 |
8-23 |
379 |
45 |
|
80 |
356 |
80 |
210 |
170 |
140 |
121 |
30 |
8-23 |
452 |
55 |
|
100 |
432 |
100 |
250 |
200 |
168 |
150 |
32 |
8-25 |
479 |
81 |
|
125 |
508 |
125 |
295 |
240 |
202 |
176 |
36 |
8-30 |
646 |
175 |
|
150 |
559 |
150 |
340 |
280 |
240 |
204 |
38 |
8-34 |
666 |
240 |
|
200 |
660 |
200 |
405 |
345 |
300 |
260 |
44 |
12-34 |
736 |
280 |
|
250 |
787 |
250 |
470 |
400 |
352 |
313 |
48 |
12-41 |
790 |
540 |
|
300 |
838 |
300 |
530 |
460 |
412 |
364 |
54 |
16-41 |
870 |
760 |
|
350 |
889 |
350 |
595 |
525 |
475 |
422 |
60 |
16-41 |
1020 |
980 |
|
400 |
991 |
400 |
670 |
585 |
525 |
474 |
66 |
16-48 |
1080 |
1300 |
PN16.0主要外型及連接尺寸：
|
PN16.0(MPa) |
||||||||||
|
通徑(DN) |
L |
d1 |
D |
D1 |
D2 |
D6 |
b |
Z-d |
H |
重量 |
|
50 |
368 |
50 |
215 |
165 |
132 |
88 |
36 |
8-25 |
380 |
80 |
|
65 |
419 |
65 |
245 |
190 |
152 |
110 |
44 |
8-30 |
395 |
120 |
|
80 |
381 |
80 |
260 |
205 |
168 |
121 |
46 |
8-30 |
480 |
155 |
|
100 |
457 |
100 |
300 |
240 |
200 |
150 |
48 |
8-34 |
532 |
195 |
|
125 |
- |
125 |
355 |
285 |
238 |
176 |
60 |
8-41 |
670 |
250 |
|
150 |
610 |
150 |
390 |
318 |
270 |
204 |
66 |
12-41 |
703 |
480 |
|
200 |
737 |
200 |
480 |
400 |
345 |
260 |
78 |
12-48 |
750 |
620 |
|
250 |
838 |
250 |
580 |
485 |
425 |
313 |
88 |
12-54 |
820 |
960 |
|
300 |
965 |
300 |
665 |
570 |
510 |
364 |
100 |
16-54 |
900 |
1380 |
我公司球閥製造標準依照：①《通用閥門法蘭和對焊連接鋼製球閥》GB/T12237-89 ②《鐵製和銅製球閥》GB/T 15185-1994 ③《鋼製閥門 一般要求》GB/T 12224-2005 ④《生活飲用水輸配水設備及防護材料的安全性評價標準》 GB/T 17219-1998
購買本公司球閥請按以下指示進行安裝：（詳情或見產品說明書）
（1）取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行衝洗清潔。
（2）安裝前應按規定的信號（電動或氣動）進行整機測試（防止因運輸產生振動影響使用性能），合格後方可上線安裝（接線按電動執行機構線路圖）。
（3）準備與管道連接前，須衝洗和清除幹淨管道中殘存的雜質（這些物質可能會損壞閥座和球）。
（4）在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。
（5）本類閥應安裝在管道的水平方向或垂直方向。
（6）安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。
（7）與管道連接後，請用規定的扭矩交叉鎖緊法蘭連接螺栓。
