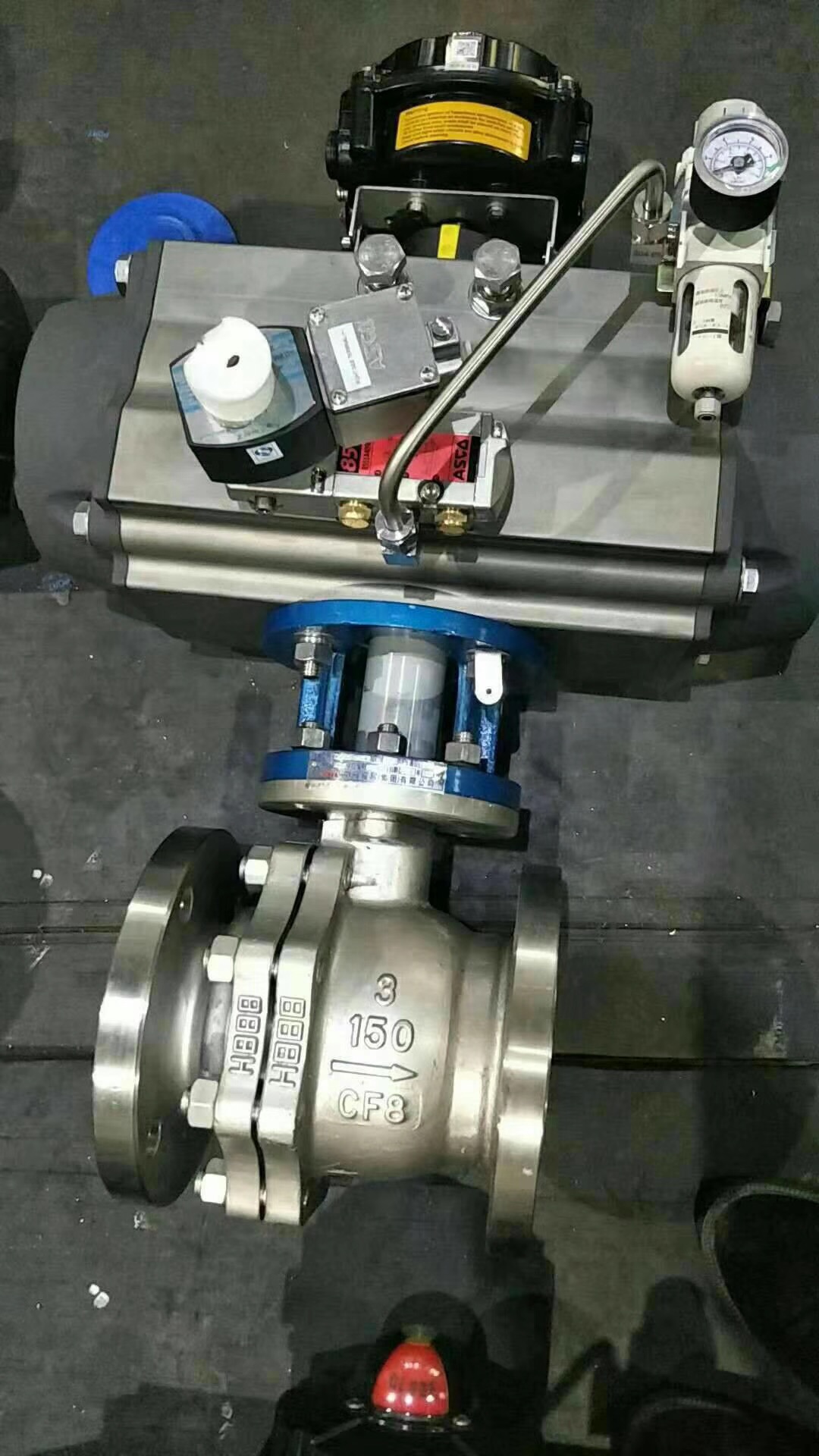

氣動球閥,氣動不鏽鋼球閥

型號：Q641F 更新時間：2020-09-06

特點：氣動球閥,氣動不鏽鋼球閥的密封性能優良,流量係數大,流阻係數小,結構簡單,使用壽命長,便於維修。配用的執行機構是引進國外先進技術生產的Bray係列氣缸式執行機構,球閥分單作用和雙作用兩種型號。

質量穩定
價格合理
交貨快捷

詳細介紹

Q641F不bu鏽xiu鋼gang氣qi動dong球qiu閥fa由you本ben公gong司si精jing心xin生sheng產chan的de一yi款kuan球qiu閥fa，在zai保bao證zheng質zhi量liang的de同tong時shi，價jia格ge也ye非fei常chang合he理li，以yi及ji在zai售shou後hou方fang麵mian我wo們men也ye做zuo的de非fei常chang完wan善shan。選xuan擇ze我wo們men公gong司si的de這zhe款kuan產chan品pin一yi定ding不bu會hui讓rang您nin失shi望wang。不鏽鋼氣動球閥由適用於各種不同的輕重工業工況以及建築管道。廣泛應用於：化工，液化石油氣，車船製造設備，水、石油、啤酒、製藥、電力，機械設備閥門、電子工業閥門，城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。

產品名稱	不鏽鋼氣動球閥
產品型號	Q641F
公稱通徑	DN15-300
壓力範圍	1.6-2.5MPa
閥體材質	不鏽鋼304L/R、316L/R

產品介紹：

不鏽鋼氣動球閥主要用於截斷或接通管路中的介質，亦可用用於流體的調節與控製，它與其它閥類相比，具有以下一些優點：

（1）、流體阻力小、球閥是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。

（2）、止推軸承減小閥杆磨擦力矩，可使閥杆長期操作平穩靈活。

（3）、閥座密封性能好，采用聚四氟乙烯等彈性材料製成的密封圈，結構易於密封，而且球閥的閥封能力隨著介質壓力的增高而增大。

（4）、閥杆密封可靠，由於閥杆隻作彷轉動運而不做升降運動，閥杆的填料密封不易破壞，且密封能力隨著介質的壓力增高而增大。

（5）、由於聚四氟乙烯等材料具有良好的自潤滑性，與球體的磨擦損失小，故球閥的使用壽命長。

（6）、下裝式閥杆和閥杆頭部凸階防止閥杆噴出，如火災造成閥杆密封破壞，凸階與閥體間還可形成金屬接觸，確保閥杆密封。

（7）、防靜電功能：在球體、閥杆、閥體之間設置彈簧，能將開關過程產生的靜電導出。

執行機構介紹：
采用新型係列GT型氣動執行器，有雙作用式和單作用式（彈簧複位），齒輪齒條傳動，安全可靠；大口徑閥門采用係列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調範圍。確保與閥門的同步精度。

附件的選項：
根據不同控製和要求可選擇下列附件：
1、切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。
2、調節型附件：電氣定位器、氣動定位器、電氣轉換器。
3、氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
4、手動機構：HVSD手操機構：

執行標準：
1、設計與製造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、檢驗主試驗：JB/T 9092、API 598。

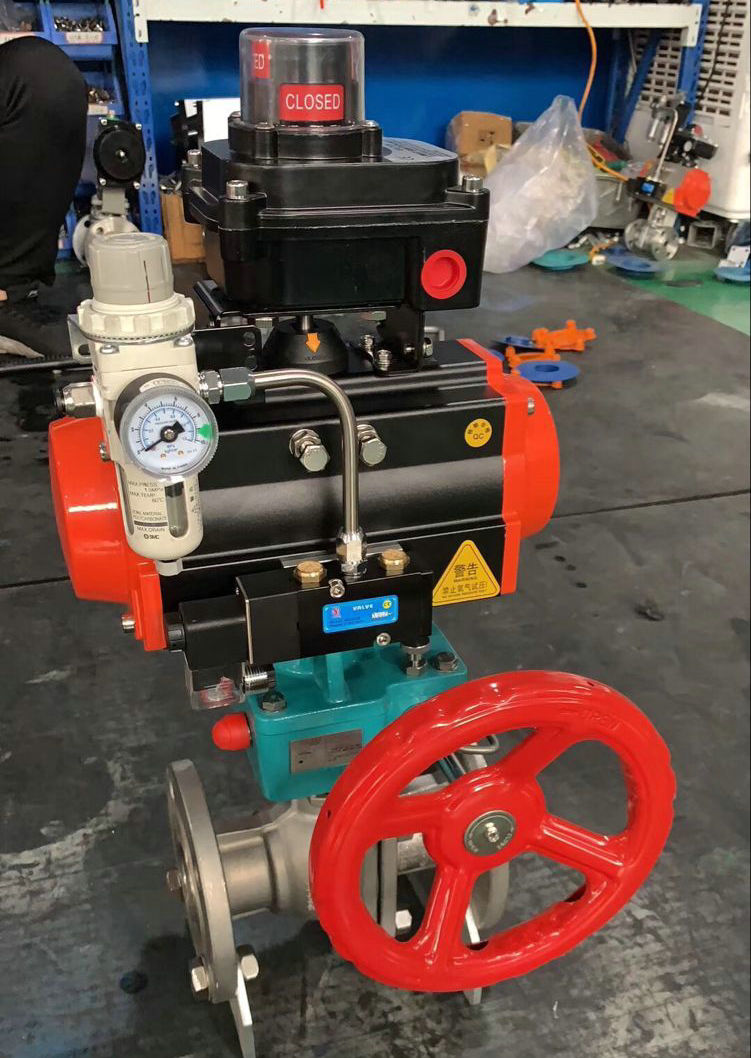

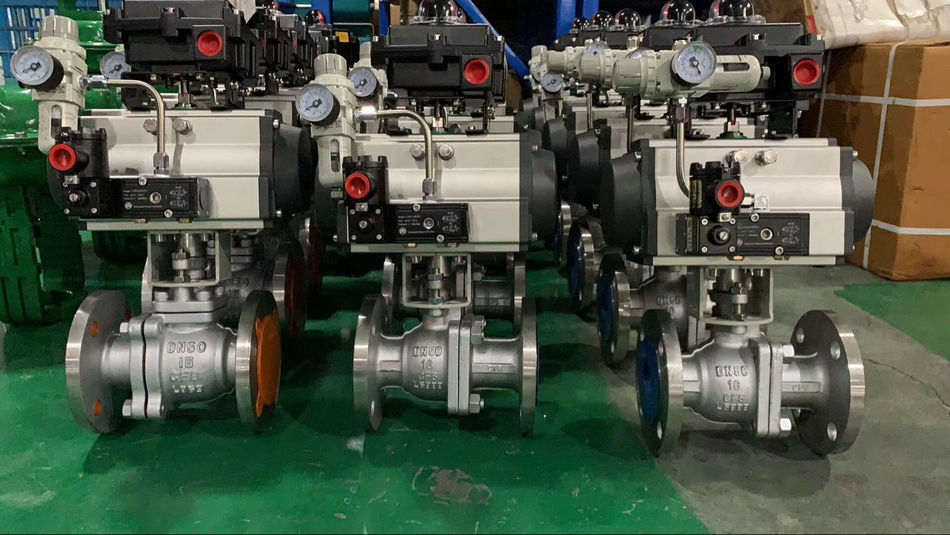

實物圖：

主要性能規範：

公稱通徑mm

DN15-DN300

材料代號

主要
零件

閥體

WCB

ZG1Cr18
Ni9Ti

ZG1Cr18Ni
12Mo2Ti

球體

2Cr13

1Cr18Ni9Ti

1Cr18Ni12MoTi

閥杆

2Cr13

1Cr18Ni9Ti

1Cr18Ni12MoTi

密封圈

增強聚四氟乙烯對位聚苯金屬密封

填料

聚四氟乙烯柔性石墨

適用
工況

適用
介質

蒸汽、
水、油品

硝酸類

醋酸類

適用
溫度

-28℃ - 300℃

執行器

型號

DA/SR係列、GTD/GTE係列、QGSY係列等

氣源
壓力

0.4-0.7MPa

試驗壓力
（Mpa）

公稱壓力（Mpa）

壓力級（class）

JIS(Mpa)

1.6

2.5

4.0

6.4

10.0

150

300

600

10K

20K

強度試驗

2.4

3.8

6.0

9.6

15.0

3.1

7.8

15.3

2.4

3.8

密封試驗

1.8

2.8

4.4

7.0

11.0

2.2

5.6

11.2

1.5

2.8

主要外形及連接尺寸表：

公稱通徑 DN(mm)	尺寸(mm)															執行器型號
	1.6MPa					2.5MPa					4.0MPa					執行器型號
	L	D	D1	b	Z-фD	L	D	D1	b	Z-фD	L	D	D1	b	Z-фD	可選配DA/SR、QGSY、 SY-CH、GTD/GTE AW/AWS、SY-YD、係列執行器以上選配僅供參考具體選區用根據實際要求
15	130	95	65	14	4-14	130	95	65	16	4-14	130	130	65	16	4-14
20	130	105	75	14	4-14	130	105	75	16	4-14	150	150	75	16	4-14
25	140	115	85	14	4-14	140	115	85	16	4-14	160	160	85	16	4-14
32	165	135	100	16	4-18	165	135	100	18	4-18	180	180	100	18	4-18
40	165	145	110	16	4-18	165	145	110	18	4-18	200	200	110	18	4-18
50	203	160	125	16	4-18	203	160	125	20	4-18	230	230	125	20	4-18
65	222	180	145	18	4-18	222	180	145	22	8-18	290	290	145	22	8-18
80	241	195	160	20	8-18	241	195	160	22	8-18	310	310	160	22	8-18
100	305	215	180	20	8-18	305	230	190	24	8-23	350	350	190	24	8-23
125	356	245	210	22	8-18	356	270	220	28	8-25	400	270	220	28	8-25
150	394	280	240	24	8-23	394	300	250	30	8-25	480	300	250	30	8-25
200	457	335	295	28	12-23	457	360	310	34	12-25	600	375	320	38	12-30

我公司球閥製造標準依照：①《通用閥門法蘭和對焊連接鋼製球閥》GB/T12237-89 ②《鐵製和銅製球閥》GB/T 15185-1994 ③《鋼製閥門一般要求》GB/T 12224-2005 ④《生活飲用水輸配水設備及防護材料的安全性評價標準》 GB/T 17219-1998

購買本公司鑄鐵法蘭球閥請按以下指示進行安裝：（詳情或見產品說明書）

（1）取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行衝洗清潔。

（2）安裝前應按規定的信號（電動或氣動）進行整機測試（防止因運輸產生振動影響使用性能），合格後方可上線安裝（接線按電動執行機構線路圖）。

（3）準備與管道連接前，須衝洗和清除幹淨管道中殘存的雜質（這些物質可能會損壞閥座和球）。

（4）在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。

（5）本類閥應安裝在管道的水平方向或垂直方向。

（6）安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。

（7）與管道連接後，請用規定的扭矩交叉鎖緊法蘭連接螺栓。

溫馨提示：“氣動球閥,氣動不鏽鋼球閥”所有文字、數據、圖片均隻適用於參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
