型號：BQ45F 更新時間：2020-10-08

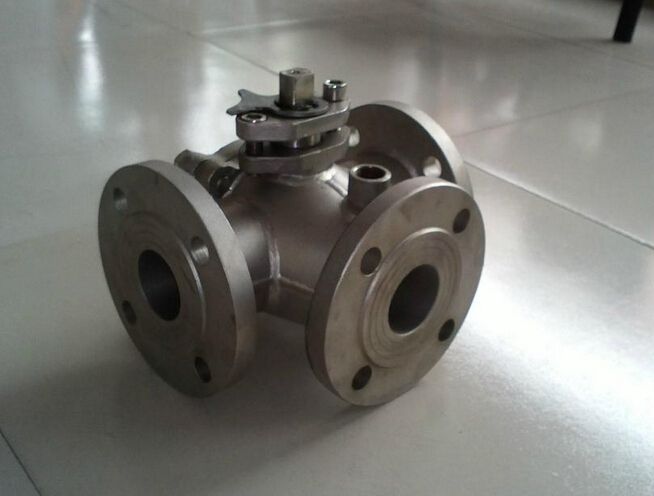

特點：保溫三通球閥具有良好的保溫保冷特性，且閥門的通徑與管徑一致，同時又能有效降低管路中介質熱量損失
BQ45F保(bao)溫(wen)三(san)通(tong)球(qiu)閥(fa)由(you)本(ben)公(gong)司(si)精(jing)心(xin)生(sheng)產(chan)的(de)一(yi)款(kuan)球(qiu)閥(fa)，在(zai)保(bao)證(zheng)質(zhi)量(liang)的(de)同(tong)時(shi)，價(jia)格(ge)也(ye)非(fei)常(chang)合(he)理(li)，以(yi)及(ji)在(zai)售(shou)後(hou)方(fang)麵(mian)我(wo)們(men)也(ye)做(zuo)的(de)非(fei)常(chang)完(wan)善(shan)。選(xuan)擇(ze)我(wo)們(men)公(gong)司(si)的(de)這(zhe)款(kuan)產(chan)品(pin)一(yi)定(ding)不(bu)會(hui)讓(rang)您(nin)失(shi)望(wang)。保溫三通球閥由適用於各種不同的輕重工業工況以及建築管道。廣泛應用於：化工，液化石油氣，車船製造設備，水、石油、啤酒、製藥、電力，機械設備閥門、電子工業閥門，城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。
| 產品名稱 | 保溫三通球閥 |
| 產品型號 | BQ45F/BQ44F |
| 公稱通徑 | DN50-200mm |
| 壓力範圍 | 1.6-6.4MPa |
| 閥體材質 | 鑄鋼、不鏽鋼 |
產品介紹：
保溫三通球閥具有良好的保溫保冷特性，且閥門的通徑與管徑一致，同時又能有效降低管路中介質熱量損失。主要用於石油、化工、冶金、製藥、食品等各類係統中，以輸送常溫下會凝固的高粘度介質。
產品特點
1、兩閥座密封三通球閥具有結構緊湊、外型美觀、密封性能好。它能實現對管道中介質流向的切換，也能使相互垂直的兩個通道連通或關閉。（如流向圖A）
2、四(si)閥(fa)座(zuo)密(mi)封(feng)三(san)通(tong)球(qiu)閥(fa)具(ju)有(you)造(zao)型(xing)美(mei)觀(guan)，結(jie)構(gou)緊(jin)湊(cou)合(he)理(li)，它(ta)不(bu)僅(jin)可(ke)實(shi)現(xian)介(jie)質(zhi)流(liu)向(xiang)的(de)切(qie)換(huan)，也(ye)可(ke)使(shi)三(san)個(ge)通(tong)道(dao)相(xiang)互(hu)連(lian)通(tong)，同(tong)時(shi)也(ye)可(ke)關(guan)閉(bi)任(ren)一(yi)通(tong)道(dao)，使(shi)另(ling)外(wai)兩(liang)個(ge)通(tong)道(dao)連(lian)通(tong)，靈(ling)活(huo)控(kong)製(zhi)管(guan)路(lu)中(zhong)介(jie)質(zhi)的(de)合(he)流(liu)分(fen)流(liu)。（如流向圖B）
一、保溫三通球閥連接尺寸表
|
公稱壓力或壓力級 |
主要尺寸 |
公稱通徑DN（mm/in） |
|||||||||||
|
15/1/2
|
20/3/4
|
25/1 |
32/1/4
|
40/1/2
|
50/2 |
65/2/1/2 |
80/3 |
100/4 |
125/5 |
150/6 |
200/8 |
||
|
PN1.06pa |
L |
150 |
150 |
180 |
200 |
220 |
240 |
260 |
280 |
320 |
380 |
440 |
500 |
|
PN2.5pa |
L1 |
75 |
75 |
90 |
100 |
110 |
120 |
130 |
140 |
160 |
190 |
220 |
275 |
|
PN4.0pa |
H |
90 |
90 |
102 |
115 |
135 |
140 |
155 |
185 |
210 |
275 |
305 |
335 |
|
CLASS150 |
W |
140 |
140 |
155 |
250 |
250 |
350 |
350 |
420 |
700 |
1000 |
1300 |
1800 |
二、型號、零件材料及主要參數
|
公稱壓力 |
法蘭 |
產品型號 |
||||||||||
|
150 |
凸麵 |
BQ45F-150（Lb）C |
BQ45F-150（Lb）P |
BQ45F-150（Lb）P8 |
BQ45F-150（Lb）P3 |
BQ45F-150（Lb）R |
BQ45F-150（Lb）R8 |
BQ45F-150（Lb）R3 |
||||
|
主要零件材料 |
閥體 |
WCB |
ZG1Cr18Ni9Ti |
CF8(304) |
CF3(304L) |
ZG18Ni12Mo2T |
CF8M(316) |
CF8M(316L) |
||||
|
球體、閥杆 |
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni9(304) |
00Cr19Nill(304L) |
1Cr18Ni12Mo2Ti |
0Cr17Ni12Mo2(316) |
0Cr17Ni12Mo2(316L) |
|||||
|
密封圈 |
聚四氟乙烯 對位聚笨 |
|||||||||||
|
填料、墊圈 |
V型聚四氟乙烯 柔性石墨環 聚四氟乙烯片 柔性石墨複合墊 |
|||||||||||
|
適用 |
適用介質 |
重油、膠類等 |
硝酸腐蝕性介質 |
強氧化性介質 |
醋酸等腐蝕性介質 |
尿素等腐蝕性介質 |
||||||
|
適用溫度 |
-28~300℃ |
|||||||||||
|
應用 |
法蘭尺寸 |
JB79-59、SH3406、GB9113、HG20597-97ANS1 B16.5JIS B2212-2214 |
||||||||||
|
體驗試驗按 |
GB/T13927-89JB/T9092-99 |
|||||||||||
|
其餘製造規範均按本廠標準 |
||||||||||||
|
備注 |
保溫三通球閥一般采用兩麵閥座結構，如流向圖A所示兩種工況。選用兩閥座L型結構（即BQ44型）。流向圖B中①和④兩種工況亦可選用兩閥座T型結構（即 BQ45型）。流向圖B中②和③兩種工況必須選用四閥座T型結構（即BQ45型）。其餘工況也可選用四閥座結構，但應在訂貨合同中注明閥座結構。如閥門有其它要求請參閱樣本《球閥的型號編製方法》填寫相應的要求代號。 |
|||||||||||
我公司球閥製造標準依照：①《通用閥門法蘭和對焊連接鋼製球閥》GB/T12237-89 ②《鐵製和銅製球閥》GB/T 15185-1994 ③《鋼製閥門 一般要求》GB/T 12224-2005 ④《生活飲用水輸配水設備及防護材料的安全性評價標準》 GB/T 17219-1998
購買本公司鑄鐵法蘭球閥請按以下指示進行安裝：（詳情或見產品說明書）
（1）取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行衝洗清潔。
（2）安裝前應按規定的信號（電動或氣動）進行整機測試（防止因運輸產生振動影響使用性能），合格後方可上線安裝（接線按電動執行機構線路圖）。
（3）準備與管道連接前，須衝洗和清除幹淨管道中殘存的雜質（這些物質可能會損壞閥座和球）。
（4）在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。
