型號：Q941F-16 更新時間：2020-10-08

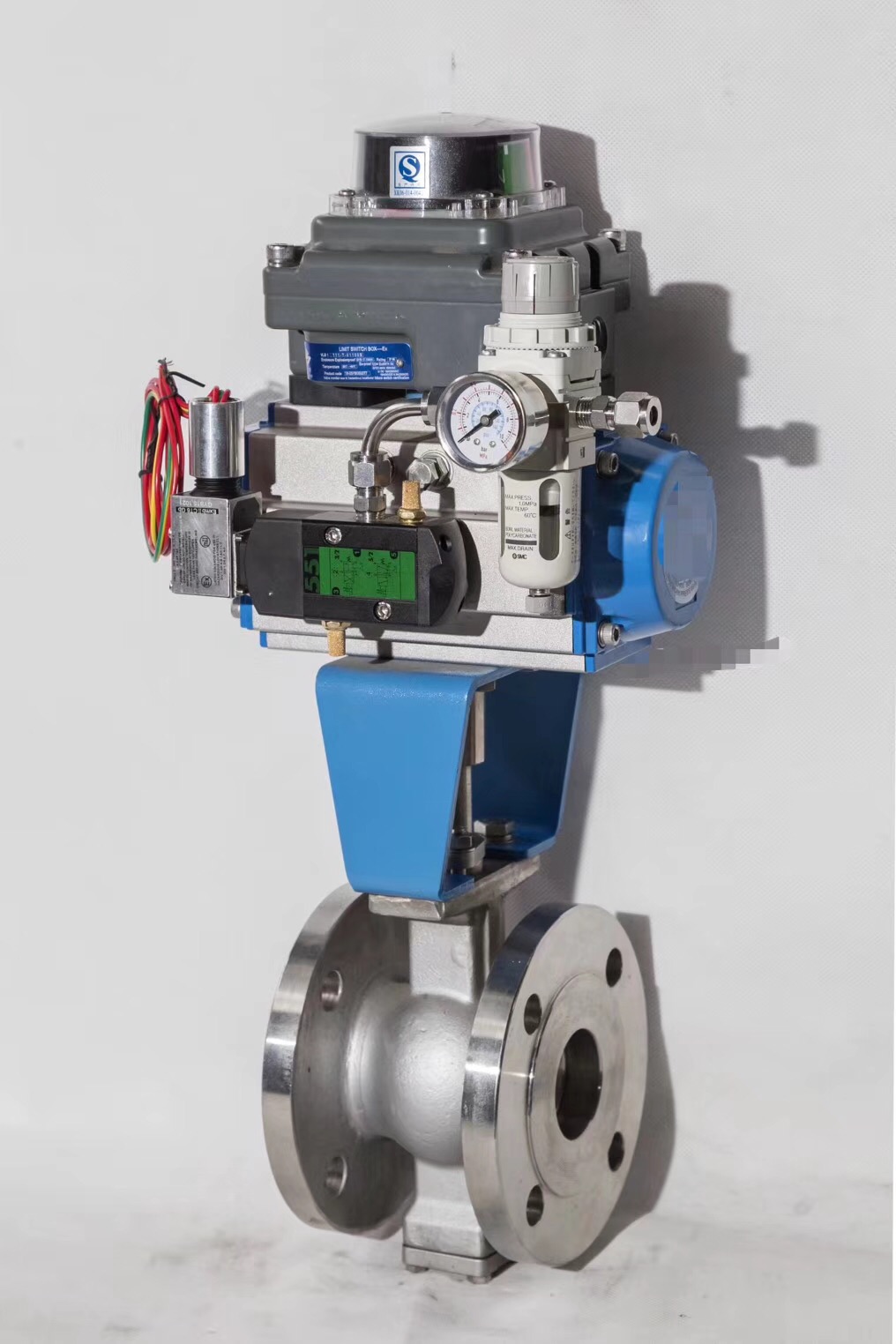

特點：電動V型調節球閥是一種球芯通道設計成V型狀開口的閥門，具有精確的流量特性和控製功能。通過0-90度的旋轉動作，來達到流量的調節。
VQ947H、VQ977H、ZDRV電動V型(xing)調(tiao)節(jie)球(qiu)閥(fa)由(you)本(ben)公(gong)司(si)精(jing)心(xin)生(sheng)產(chan)的(de)一(yi)款(kuan)球(qiu)閥(fa)，在(zai)保(bao)證(zheng)質(zhi)量(liang)的(de)同(tong)時(shi)，價(jia)格(ge)也(ye)非(fei)常(chang)合(he)理(li)，以(yi)及(ji)在(zai)售(shou)後(hou)方(fang)麵(mian)我(wo)們(men)也(ye)做(zuo)的(de)非(fei)常(chang)完(wan)善(shan)。選(xuan)擇(ze)我(wo)們(men)公(gong)司(si)的(de)這(zhe)款(kuan)產(chan)品(pin)一(yi)定(ding)不(bu)會(hui)讓(rang)您(nin)失(shi)望(wang)。電動V型調節球閥由適用於各種不同的輕重工業工況以及建築管道。廣泛應用於：化工，液化石油氣，車船製造設備，水、石油、啤酒、製藥、電力，機械設備閥門、電子工業閥門，城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。
| 產品名稱 | 電動V型調節球閥 |
| 產品型號 | VQ947H、VQ977H、ZDRV |
| 公稱通徑 | DN25-DN300mm |
| 壓力範圍 | 1.0-4.0MPa |
| 閥體材質 | 鑄鋼、不鏽鋼 |
產品介紹：
電動V型調節球閥是一種球芯通道設計成V型狀開口的閥門，具有精確的流量特性和控製功能。通過0-90度du的de旋xuan轉zhuan動dong作zuo，來lai達da到dao流liu量liang的de調tiao節jie。閥fa座zuo與yu球qiu麵mian之zhi間jian無wu間jian隙xi摩mo擦ca，具ju有you優you良liang的de剪jian切qie力li和he自zi潔jie能neng力li，尤you其qi適shi用yong於yu帶dai有you纖xian維wei或huo帶dai有you微wei小xiao顆ke粒li的de流liu體ti介jie質zhi。
結構特點：
1.適用做調節流量的閥，具有精確的流量特性
2.適用帶有固體物質的苛刻介質（PTFE密封不適用）
3.中軸密封是活動的壓塊，方便密封的檢修
4.閥體小巧、經濟實惠
5.密封麵可做碳化鎢處理
6.電動V型調節球閥采用圓柱型彈簧預載的帶補償性可動金屬閥座結構，密封性能可靠。球芯與閥座不會產生卡阻或脫離，使用壽命長。
7.球芯上的V形切口與金屬閥座之間具有剪切作用,特別適用於控製高粘度,含纖維,固體顆粒及漿料等介質.結構製造紙工業的紙漿顯得尤為優越.
8.閥門的流通能力大、壓力損失小、且介質不會沉積在閥體中腔，閥門不僅具有近似等有分比的流量特性、可調範圍大，最大可調比為100：1，還具有精確調節與可靠定位的功能。
主要零件材質表
|
零件名稱 |
材質 |
|
|
閥體、閥蓋 |
WCB |
CF 8 |
|
密封圈 |
2Cr13+氮化 |
304+氮化 |
|
球體 |
2Cr13+硬格 |
304+硬格 |
|
閥座、閥杆 |
2Cr13 |
304 |
|
墊片 |
柔性石墨+不鏽鋼 |
柔性石墨+不鏽鋼 |
|
雙頭螺柱 |
35CrMoA |
1Cr18Ni9Ti |
產品性能規範：
|
公稱壓力 |
試驗壓力（MPa) |
適用介質 |
適用溫度 |
|
|
殼體試驗 |
密封試驗 |
|||
|
1.6 |
2.4 |
1.76 |
水、油、氣及高粘度，含纖維、固體顆粒等介質 |
-28℃～≤550℃ |
|
2.5 |
3.75 |
2.75 |
||
|
4.0 |
6.0 |
4.4 |
||
|
應用規範 |
連接法蘭 |
JB79-59 GB9113 HG20592-97 ANSI B16.5 |
||
|
檢驗試驗 |
JB/T9092-99 API 598 |
|||
結構圖及主要外形尺寸：
|
公稱或壓力級 |
公稱口徑 |
尺寸（mm） |
||||||||
|
（mm） |
（in） |
W |
L |
W1 |
L1 |
d |
d1 |
H1 |
H |
|
|
PN1.6MPa |
25 |
- |
50 |
- |
25 |
- |
64 |
38 |
57 |
200 |
|
40 |
- |
60 |
- |
25 |
- |
82 |
49 |
63 |
205 |
|
|
50 |
- |
75 |
124 |
32 |
62 |
100 |
60 |
92 |
225 |
|
|
65 |
- |
80 |
145 |
38 |
72.5 |
120 |
75 |
100 |
235 |
|
|
80 |
- |
100 |
165 |
45 |
82.5 |
131 |
89 |
108 |
260 |
|
|
100 |
- |
115 |
194 |
50 |
97 |
158 |
113 |
117 |
270 |
|
|
125 |
- |
135 |
210 |
55 |
105 |
180 |
140 |
140 |
320 |
|
|
150 |
- |
160 |
229 |
65 |
114.5 |
216 |
164 |
177 |
340 |
|
|
200 |
- |
200 |
243 |
80 |
121.5 |
268 |
205 |
200 |
390 |
|
|
250 |
- |
240 |
297 |
90 |
148.5 |
326 |
259 |
252 |
420 |
|
|
300 |
- |
- |
338 |
- |
169 |
- |
300 |
270 |
510 |
|
|
PN2.5MPa |
25 |
- |
50 |
- |
25 |
- |
64 |
38 |
57 |
200 |
|
40 |
- |
60 |
- |
25 |
- |
82 |
49 |
63 |
205 |
|
|
50 |
- |
75 |
124 |
32 |
62 |
100 |
60 |
92 |
225 |
|
|
65 |
- |
85 |
145 |
38 |
72.5 |
120 |
75 |
100 |
235 |
|
|
80 |
- |
100 |
165 |
45 |
82.5 |
131 |
89 |
108 |
260 |
|
|
100 |
- |
115 |
194 |
50 |
97 |
158 |
113 |
117 |
270 |
|
|
125 |
- |
135 |
210 |
55 |
105 |
180 |
140 |
140 |
320 |
|
|
150 |
- |
160 |
229 |
65 |
114.5 |
216 |
164 |
177 |
340 |
|
|
200 |
- |
200 |
243 |
80 |
121.5 |
268 |
205 |
200 |
390 |
|
|
250 |
- |
240 |
297 |
92 |
148.5 |
326 |
259 |
252 |
420 |
|
|
300 |
- |
- |
338 |
- |
169 |
- |
300 |
270 |
510 |
|
|
ClASS150 |
25 |
- |
50 |
- |
25 |
- |
64 |
38 |
57 |
200 |
|
40 |
11/2 |
65 |
- |
25 |
- |
82 |
49 |
63 |
205 |
|
|
50 |
2 |
75 |
124 |
32 |
62 |
100 |
60 |
92 |
225 |
|
|
65 |
21/2 |
85 |
145 |
38 |
72.5 |
120 |
75 |
100 |
235 |
|
|
80 |
3 |
100 |
165 |
45 |
82.5 |
131 |
89 |
108 |
260 |
|
|
100 |
4 |
115 |
194 |
50 |
97 |
158 |
113 |
117 |
270 |
|
|
125 |
5 |
135 |
210 |
55 |
105 |
180 |
140 |
140 |
320 |
|
|
150 |
6 |
160 |
229 |
65 |
114.5 |
216 |
164 |
177 |
340 |
|
|
200 |
8 |
200 |
243 |
80 |
121.5 |
268 |
205 |
200 |
390 |
|
|
250 |
10 |
240 |
297 |
92 |
148.5 |
326 |
259 |
252 |
420 |
|
|
300 |
12 |
- |
338 |
- |
169 |
- |
|
|
|
|
我公司球閥製造標準依照：①《通用閥門法蘭和對焊連接鋼製球閥》GB/T12237-89 ②《鐵製和銅製球閥》GB/T 15185-1994 ③《鋼製閥門 一般要求》GB/T 12224-2005 ④《生活飲用水輸配水設備及防護材料的安全性評價標準》 GB/T 17219-1998
購買本公司球閥請按以下指示進行安裝：（詳情或見產品說明書）
（1）取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行衝洗清潔。
（2）安裝前應按規定的信號（電動或氣動）進行整機測試（防止因運輸產生振動影響使用性能），合格後方可上線安裝（接線按電動執行機構線路圖）。
（3）準備與管道連接前，須衝洗和清除幹淨管道中殘存的雜質（這些物質可能會損壞閥座和球）。
（4）在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。
（5）本類閥應安裝在管道的水平方向或垂直方向。
（6）安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。
（7）與管道連接後，請用規定的扭矩交叉鎖緊法蘭連接螺栓。
