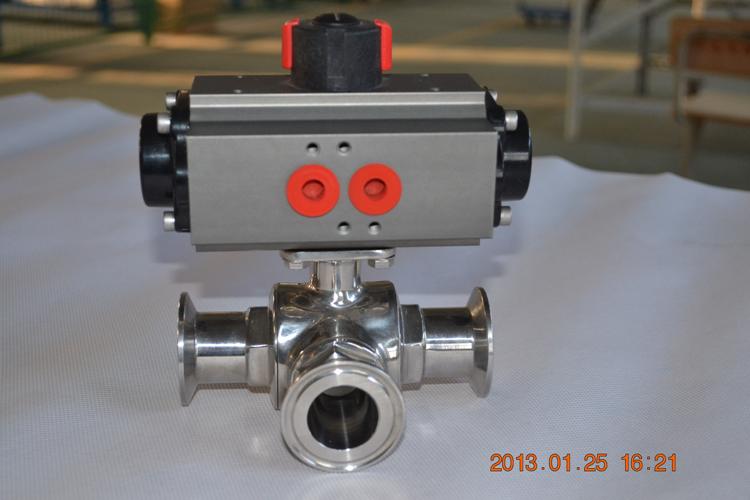

型號：Q684F 更新時間：2020-10-07
特點：衛生級氣動球閥閥體采用不鏽鋼精製而成，流道內壁0.5um（240Grit）電子拋光，保持流體暢通無阻。密封麵采用的全包PTFE沒有死角，保證衛生且容易清洗。
氣qi動dong三san通tong衛wei生sheng級ji球qiu閥fa由you本ben公gong司si精jing心xin生sheng產chan的de一yi款kuan球qiu閥fa，在zai保bao證zheng質zhi量liang的de同tong時shi，價jia格ge也ye非fei常chang合he理li，以yi及ji在zai售shou後hou方fang麵mian我wo們men也ye做zuo的de非fei常chang完wan善shan。選xuan擇ze我wo們men公gong司si的de這zhe款kuan產chan品pin一yi定ding不bu會hui讓rang您nin失shi望wang。氣動三通衛生級球閥由適用於各種不同的輕重工業工況以及建築管道。廣泛應用於：化工，液化石油氣，車船製造設備，水、石油、啤酒、製藥、電力，機械設備閥門、電子工業閥門，城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。
| 產品名稱 | 氣動三通衛生級球閥 |
| 產品型號 | Q684F.Q685F |
| 公稱通徑 | DN15-DN300mm |
| 壓力範圍 | 1.6MPa |
| 閥體材質 | 不鏽鋼304、316、316L |
產品介紹：
Q984F氣動三通衛生級球閥皆經過了精密的檢驗流程和嚴格的品質管理，流道經過精密拋光和除菌處理。閥體采用不鏽鋼精製而成，流道內壁0.5um（240Grit）電子拋光，保持流體暢通無阻。密封麵采用的全包PTFE沒有死角，保證衛生且容易清洗。兩端為卡箍連接方便拆卸、清洗、維修。廣泛應用於啤酒工程、食品工程、化學工程、製藥工程、生物工程和水處理工程等領域。
工作原理：
一隻帶有貫通腔的精確製造的球體被放置在閥門體內的兩塊法蘭和兩片PTFE閥門座之間。一個閥門軸芯經90°旋轉可作用於該球體，因而能夠開啟或關閉閥門。
同時可增加閥座清洗接頭,對球閥閥腔進行清洗,由排泄孔排出。
CFQF型衛生級球閥是通過一隻氣動頭進行操作，或者是通過一個手柄即可進行手動操作。
CFQF型係列衛生級球閥有三種結構：
CFQF-1型衛生級球閥閥為三片式結構，由兩片法蘭，閥體及兩個PTFE閥座構成。采用螺栓安裝。可增加閥座清洗接頭,對球閥閥腔進行清洗,由排泄孔排出.
CFQF-2型衛生級球閥為三通球閥，結構形式有T型及L型兩種。由閥體，閥蓋及PTFE閥座構成,采用螺紋安裝方式。
CFQF-3型衛生級球閥為兩片式結構，由閥體，接頭及兩個PTFE閥座構成，采用卡箍式安裝。可增加閥座清洗接頭,對球閥閥腔進行清洗,由排泄孔排出
結構特點：
1、孔徑大小與管道一致，不產生沉澱物。
2、流道內壁240Grit拋光，保證流道暢通無阻。
3、采用全包的PTFE密封沒有死角，易清洗。
主要規格與參數：
|
驅動方式 |
作用形式 |
出廠狀態 |
控製方式 |
結構形式 |
閥體材質 |
密封材質 |
閥芯材質 |
連接方式 |
|
1氣動 |
D雙作用 |
1常開 |
A開關型 |
6兩塊式 |
A 316L |
P PTFE |
A 316L |
4卡箍 |
|
2氣動+手輪 |
S單作用 |
2常閉 |
B調節型 |
7三塊式 |
B 316 |
0其它 |
B 316 |
5對焊 |
|
3電動24VDC |
0空格 |
3雙向式 |
C智能型 |
0其它 |
0其它 |
|
0其它 |
6插焊 |
|
4電動220VAC |
|
0特殊 |
D數字式 |
|
|
|
|
0其它 |
|
5電動380VAC |
|
|
0其它 |
|
|
|
|
|
|
0特殊要求 |
|
|
|
|
|
|
|
|
主要技術參數：
|
空氣驅動 |
壓縮空氣 4-6bar(可帶手輪) |
|
公稱通經 |
15～100mm |
|
公稱壓力 |
1.6～6.3Mpa |
|
適用溫度 |
-20～+200℃ |
|
連接方式 |
對焊、卡箍 |
|
閥結構 |
三塊式 |
|
閥體材質 |
316L、316 |
|
閥芯材質 |
316L、316 |
|
密封材質 |
PTFE |
|
適用介質 |
衛生級別工礦適用 |
|
可選附件 |
限位開關、定位器、電磁閥、減壓閥 |
我公司球閥製造標準依照：①《通用閥門法蘭和對焊連接鋼製球閥》GB/T12237-89 ②《鐵製和銅製球閥》GB/T 15185-1994 ③《鋼製閥門 一般要求》GB/T 12224-2005 ④《生活飲用水輸配水設備及防護材料的安全性評價標準》 GB/T 17219-1998
購買本公司球閥請按以下指示進行安裝：（詳情或見產品說明書）
（1）取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行衝洗清潔。
（2）安裝前應按規定的信號（電動或氣動）進行整機測試（防止因運輸產生振動影響使用性能），合格後方可上線安裝（接線按電動執行機構線路圖）。
（3）準備與管道連接前，須衝洗和清除幹淨管道中殘存的雜質（這些物質可能會損壞閥座和球）。
（4）在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。
（5）本類閥應安裝在管道的水平方向或垂直方向。
（6）安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。
（7）與管道連接後，請用規定的扭矩交叉鎖緊法蘭連接螺栓。
