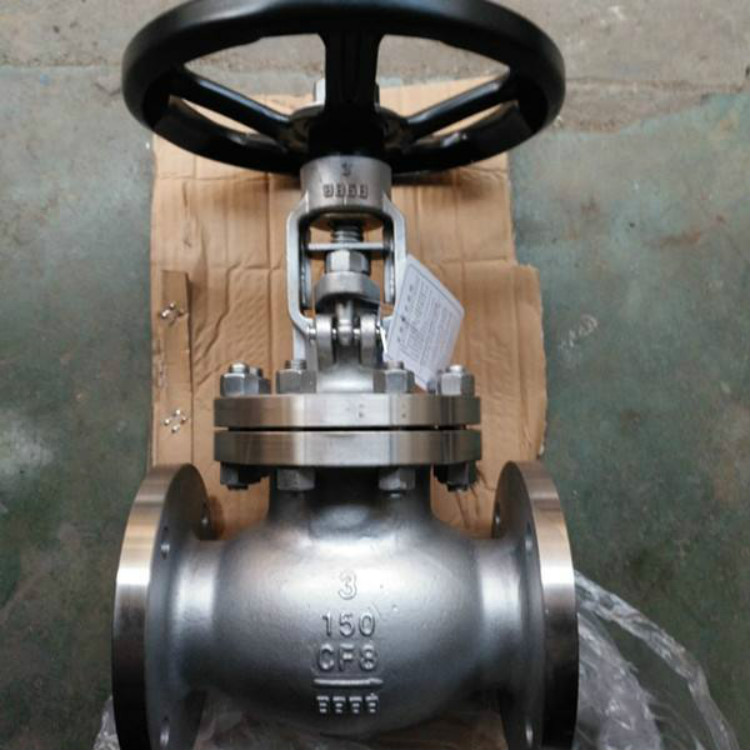

API美標截止閥

型號：J43H 更新時間：2020-04-01

特點：API美標截止閥公稱通徑：1 1/2"-16" 壓力級Class：150-600MPa 適用介質及溫度：蒸汽、油品、水等≤425℃

質量穩定
價格合理
交貨快捷

詳細介紹

簡介

閘閥在管路中主要用來做切斷、分配和改變介質的流動方向。二片式球閥，三片式球閥,是近年來被廣泛采用的一種新型閥門。

零部件主要材料

零件名稱	ZGICr18Ni9Tit係列	ZG00Cr18Ni10係列	ZG1Cr18Ni12M02Ti係列	ZG00Cr17Ni14M02係列	WCB係列
閥體/閥蓋	ZGICr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12M02Ti	ZG00Cr17Ni14M02	WCB
閘板	ZGICr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12M02Ti	ZG00Cr17Ni14M02	1Cr13
閥杆	1Cr18Ni9Ti	00Cr18Ni10	1Cr18Ni12M02Ti	00Cr17Ni14M02	1Cr13
填料	PTFE編織	PTFE編織	PTFE編織	PTFE編織	石墨
墊片	304+PTFE	304L+PTFE	316+PTFE	316L+PTFE	石墨+304
壓蓋	ZGICr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12M02Ti	ZG00Cr17Ni14M02係列	WCB
填料壓環	1Cr18Ni9Ti	00Cr18Ni10	1Cr18Ni12M02Ti	00Cr17Ni14M02	1Cr13
螺栓	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	35CrMoA
螺母	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	45

標準

美標截止閥主要有API和ASME標準，ASTM，ASTM是材料標準，不是閥門本身的標準；按美國標準設計，製造，生產、檢測的截止閥叫做美標截止閥。

名稱	美標截止閥
設計標準	BS1873 JIS B2071-2081
結構長度	ANSI B16.10，JISB2002
配管法蘭	ANSI B16.5、JIS B2212-2214
對焊端尺寸	ANSI B16.25
檢驗與試驗	API598、JIS B2003
傳動方式	手動、電動、傘齒輪動

優點

美標截止閥在管路中主要用來做切斷、分配和改變介質的流動方向。美標截止閥是近年來被廣泛采用的一種新型閥門，它具有以下優點：

1．流體阻力小，其阻力係數與同長度的管段相等。

2．結構簡單、體積小、重量輕。

3．緊密可靠，目前閘閥的密封麵材料廣泛使用塑料、密封性好，在真空係統中也已廣泛使用。

4．操作方便，開閉迅速，從全開到全關隻要旋轉90°，便於遠距離的控製。

5．維修方便，閘閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。

6．在全開或全閉時，球體和閥座的密封麵與介質隔離，介質通過時，不會引起閥門密封麵的侵蝕。

7．適用範圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用，球旋轉90度時，在進、出口處應全部呈現球麵，從而截斷流動。

注意事項

美mei標biao截jie止zhi閥fa按an其qi通tong道dao位wei置zhi可ke分fen為wei直zhi通tong式shi，三san通tong式shi和he直zhi角jiao式shi。後hou兩liang種zhong閘zha閥fa用yong於yu分fen配pei介jie質zhi與yu改gai變bian介jie質zhi的de流liu向xiang。三san片pian式shi球qiu閥fa安an裝zhuang與yu維wei護hu應ying注zhu意yi以yi下xia事shi項xiang：

1.要留有閥柄旋轉的位置。

2. 不能用作節流。

3帶傳動機構的球閥應直立安裝。

美標截止閥,美標閘閥的工作原理是靠旋轉閥戀來使閥門暢通或閉塞。閘閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構簡單，維修方便，密封麵與球麵常在閉合狀態，不易被介質衝蝕，在各行業得到廣泛的應用。

美mei標biao截jie止zhi閥fa是shi一yi種zhong比bi較jiao新xin型xing的de閘zha閥fa類lei別bie，它ta有you著zhe自zi身shen結jie構gou所suo獨du有you的de一yi些xie優you越yue性xing，如ru開kai關guan無wu摩mo擦ca，密mi封feng不bu易yi磨mo損sun，啟qi閉bi力li矩ju小xiao。這zhe樣yang可ke減jian小xiao所suo配pei執zhi行xing器qi的de規gui格ge。配pei以yi多duo回hui轉zhuan電dian動dong執zhi行xing機ji構gou，可ke實shi現xian對dui介jie質zhi的de調tiao節jie和he嚴yan密mi切qie斷duan。廣guang泛fan適shi用yong於yu[wiki]石油[/wiki]、[wiki]化工[/wiki]、城市給排水等要求嚴格切斷的工況。

工作原理

A、開啟過程

1在關閉位置，閥體受閥杆的[wiki]機械[/wiki]施壓作用，緊壓在閥座上。

2當逆時針轉動手輪時，閥杆則反向運動，其底部角形平麵使球體脫開閥座。

3閥杆繼續提升，並與閥杆螺旋槽內的導銷相互作用，使球體開始無摩擦地旋轉。

4直至到全開位置，閥杆提升到極限位置，球體旋轉到全開位置。

B、關閉過程

1關閉時，順時針旋轉手輪，閥杆開始下降並使球體離開閥座開始旋轉。

2繼續旋轉手輪，閥杆受到嵌於其上螺旋槽內的導銷的作用，使閥杆和閘板同時旋轉90°。

3 快要關閉時閘體已在與閥座無接觸的情況下旋轉了90°。

4手輪轉動的最後幾圈，閥杆底部的角形平麵機械地楔向壓迫球體，使其緊密地壓在閥座上，達到完全密封。

結構特點

1、啟閉無摩擦。這一功能完全解決了傳統[wiki]閥門[/wiki]因密封麵之間相互摩擦而影響密封的問題。

2、上裝式結構。對裝在管道上的閥門可直接在線檢查與維修，能有效減少裝置停車，降低成本。

3、單閥座設計。消除了閥門中腔介質因異常升壓而影響使用安全的問題。

4、低扭矩設計。特殊結構設計的閥杆，隻需配一個小手把閥門就能輕鬆啟閉。

5、楔(xie)形(xing)密(mi)封(feng)結(jie)構(gou)。閥(fa)門(men)是(shi)靠(kao)閥(fa)杆(gan)提(ti)供(gong)的(de)機(ji)械(xie)力(li)，將(jiang)球(qiu)楔(xie)壓(ya)到(dao)閥(fa)座(zuo)上(shang)而(er)密(mi)封(feng)，使(shi)閥(fa)門(men)的(de)密(mi)封(feng)性(xing)不(bu)受(shou)管(guan)線(xian)壓(ya)差(cha)變(bian)化(hua)的(de)影(ying)響(xiang)，在(zai)各(ge)種(zhong)工(gong)況(kuang)下(xia)密(mi)封(feng)性(xing)能(neng)都(dou)有(you)可(ke)靠(kao)保(bao)證(zheng)。

6、密封麵的自清潔結構。當球體傾離閥座時，管線中的流體沿球體密封麵成360°均勻通過，不僅消除了高速流體對閥座局部的衝刷，也衝走了密封麵上的聚積物，達到自清潔的目的。

此類閥門安裝在管道上要水平

主要尺寸

DN				10K
毫米	in	升	D	D1	D2	b	n-ø/d	H	Do
50	2	203	155	120	100	16	4-ø19	360	200
65	21/2	216	175	140	120	18	4-ø19	380	200
80	3	241	185	150	130	18	8-ø19	415	250
100	4	292	210	175	155	18	8-ø19	465	250
125	5	356	250	210	185	20	8-ø23	515	300
150	6	406	280	240	215	22	8-ø23	545	350
200	8	495	330	290	265	22	12-ø23	675	450
				20K
50	2	267	155	120	100	18	8-ø19	420	200
65	21/2	292	175	140	120	20	8-ø19	465	250
80	3	318	200	160	135	22	8-ø23	490	300
100	4	356	225	185	160	24	8-ø23	590	350
125	5	400	270	225	195	26	8-ø25	690	400
150	6	444	305	260	230	28	12-ø25	760	450
200	8	559	350	305	275	30	12-ø25	1070	450

溫馨提示：“API美標截止閥”所有文字、數據、圖片均隻適用於參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
