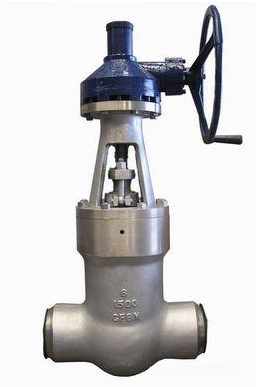

壓力自緊密對焊閘閥,自密封閘閥

型號：Z61Y/Z63Y 更新時間：2020-09-08

特點：壓力自緊密對焊閘閥流動阻力小。閥體內部介質通道是直通的，介質成直線流動，流動阻力小。

質量穩定
價格合理
交貨快捷

詳細介紹

Z61Y/Z63Yyalizijinmiduihanzhafayoubengongsijingxinshengchandeyikuanzhafa，zaibaozhengzhiliangdetongshi，jiageyefeichangheli，yijizaishouhoufangmianwomenyezuodefeichangwanshan。xuanzewomengongsidezhekuanchanpinyidingbuhuirangninshiwang。壓力自緊密對焊閘閥由適用於各種不同的輕重工業工況以及建築管道。廣泛應用於：化工，液化石油氣，車船製造設備，水、石油、啤酒、製藥、電力，機械設備閥門、電子工業閥門，城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。

產品名稱	壓力自緊密對焊閘閥
產品型號	Z61Y/Z63Y
公稱通徑	DN15-50
壓力範圍	150Lb-1500LB
閥體材質	A105、F11、F22、304、316、304L、316L

產品介紹：

Z61Y/Z63Y壓ya力li自zi緊jin密mi對dui焊han閘zha閥fa有you三san種zhong閥fa蓋gai設she計ji形xing式shi。第di一yi種zhong是shi螺luo栓shuan式shi閥fa蓋gai，按an這zhe種zhong設she計ji形xing式shi設she計ji的de閥fa門men，其qi閥fa體ti與yu閥fa蓋gai用yong螺luo栓shuan螺luo母mu連lian接jie，纏chan繞rao式shi墊dian片pian（316夾柔性石墨製造）mifeng。kehuyouteshuyaoqiushiyekecaiyongjinshuhuanlianjie。dierzhongshejixingshishihanjieshifagai，anzhezhongshejixingshidefamen，qifatiyufagaiyongluowenlianjie，quanhanmifeng。kehuyouteshuyaoqiushiyekecaiyongquanhantoulianjie。disanzhongshiyalizijinshifagai，anzhezhongshejixingshishejidefamen，qifatiyufagailuowenlianjie，neiyazimifenghuanmifeng。

技術參數：

型號：Z61Y/Z63Y

口徑：DN15-50

壓力：1.6MPa-32.0MPa

材質：鑄鋼、鍛鋼、不鏽鋼

Z61Y/Z63Y壓力自緊密對焊閘閥設計與製造標準：

設計與製造：ANSIB16.34API600API602

法蘭尺寸：ANSIB16.5

壓力溫度：ANSIB1.20.1

結構長度：ANSIB16.10

對焊連接尺寸：ANSIB16.11

檢驗與試驗：API598

閘閥特點：
（1）流動阻力小。閥體內部介質通道是直通的，介質成直線流動，流動阻力小。
（2）啟閉時較省力。是與截止閥相比而言，因為無論是開或閉，閘板運動方向均與介質流動方向相垂直。
（3）高度大，啟閉時間長。閘板的啟閉行程較大，降是通過螺杆進行的。
（4）水錘現象不易產生。原因是關閉時間長。
（5）介質可向兩側任意方向流動，易於安裝。閘閥通道兩側是對稱的。
（6）結構長度(係殼體兩連接端麵之間的距離)較小。
（7）密mi封feng麵mian易yi磨mo損sun，影ying響xiang使shi用yong壽shou命ming。啟qi閉bi時shi，閘zha板ban與yu閥fa座zuo兩liang個ge密mi封feng麵mian相xiang互hu摩mo擦ca滑hua動dong，要yao介jie質zhi壓ya力li作zuo用yong下xia易yi產chan生sheng擦ca傷shang磨mo損sun，影ying響xiang密mi封feng性xing能neng，縮suo短duan使shi用yong壽shou命ming
（8）價格較貴。接觸密封麵較多，加工較複雜，特別是閘板座上的密封麵不易加工，而且零件較多。
（9）形體簡單 , 結構長度短，製造工藝性好，適用範圍廣。
（10）結構緊湊，閥門剛性好，通道流暢，流阻數小，密封麵采用不鏽鋼和硬質合金，使用壽命長，采用PTFE填料，密封可靠，操作輕便靈活。

壓力自緊密對焊閘閥主要零部件材質：

序號	零件名稱	CS to ASTM	AS to ASTM	SS to ASTM
序號	零件名稱	Type A105N	Type F22	Type F304(L)	Type F316(L)
1	閥體	A105N	A182 F22	A182 F304(L)	A182 F316(L)
2	閥座	A276 420	A276 304	A276 304(L)	A276 316(L)
3	閘板	A182 F430/F410	A182 F304	A182 F304(L)	A182 F316(L)
4	閥杆	A182 F6a	A182 F22	A182 F304(L)	A182 F316(L
5	墊片	316夾柔性石墨		316夾PTFE
6	閥蓋	A105N	A182 F22	6	閥蓋
7	閥蓋螺栓	A193 B7	A193 B16	7	閥蓋螺栓
8	圓柱銷	A276 420		A182 F304
9	填料壓套	A276 410		A182 F304(L)	9
10	活節螺栓	A193 B7	A193 B16	10	活節螺栓
11	填料壓板	A105	A182 F11	11	填料壓板
12	螺母	A194 2H	A194 4	12	螺母
13	閥杆螺母
14	鎖緊螺母	A194 2H	A194 4	14	鎖緊螺母
15	銘牌	SS
16	手輪	A197
17	潤滑墊片	A473 431
18	填料	柔性石墨		PTFE
適用介質		水、蒸汽、油品等	水、蒸氣、油品等	硝酸、醋酸等
適用溫度		-29°C～425°C	-29°C～550°C	-29°C～200°C

壓力自緊密對焊閘閥安裝尺寸及重量：

ANSI 900Lb
NPS	1/2	3/4	1	11/4	11/2	2
L	216	229	254	279	305	368
L1	140	140	140	-	178	216
H	320	320	320	-	415	510
D0	180	180	180	-	200	300
Wt	15.7	17.9	17.9	-	31	53
Wt1	11	11	11	-	21	40
ANSI 1500Lb
NPS	1/2	3/4	1	11/4	11/2	2
L	216	229	254	279	305	368
L1	140	140	140	-	178	216
H	320	320	320	-	415	510
D0	180	180	180	-	200	300
Wt	15.7	17.9	17.9	-	31	53
Wt1	11	11	11	-	21	40
ANSI 2500Lb
NPS	1/2	3/4	1	11/4	11/2	2
L	263.5	273.1	308	349	384.2	451
L1	186	186	186	232	232	279
H	320	320	320	380	415	510
D0	180	180	180	200	200	300
Wt	16.9	17.6	21.3	24.9	31.5	41.2
Wt1	12	12	12	26	28	53

購買本公司閘閥請按以下指示進行安裝：（詳情或見產品說明書）

（1）、手輪、手柄及傳動機構均不允許作起吊用，並嚴禁碰撞。

（2）、雙閘板閘閥應垂直安裝（即閥杆處於垂直位置 , 手輪在頂部 )。

（3）、帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力 )。

（4）、帶傳動機構的閘閥，按產品使用說明書的規定安裝。

（5）、如果閥門經常開關使用 , 每月至少潤滑一次。

溫馨提示：“壓力自緊密對焊閘閥,自密封閘閥”所有文字、數據、圖片均隻適用於參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
