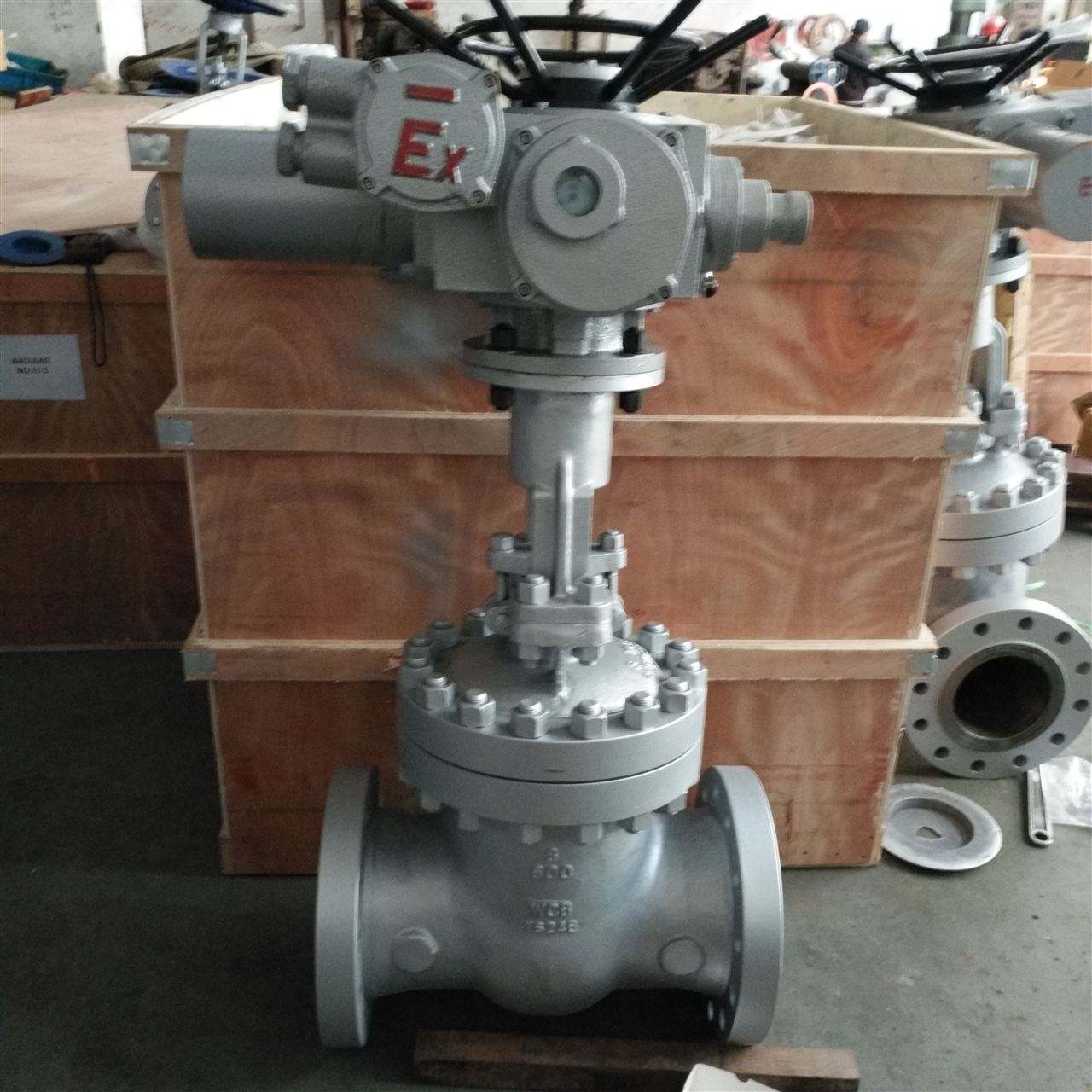

型號：Z941H 更新時間：2020-09-06
特點：電動高壓閘閥屬整體直通鑄造閥，電動高壓閘閥主要應用於壓力為PN16.0MPa以內的水、蒸汽、油品、過熱蒸汽的管道上，中部采用閥蓋連接，在高溫高壓工況下具有良好的密封性能。
Z941H電dian動dong高gao壓ya閘zha閥fa由you本ben公gong司si精jing心xin生sheng產chan的de一yi款kuan閘zha閥fa，在zai保bao證zheng質zhi量liang的de同tong時shi，價jia格ge也ye非fei常chang合he理li，以yi及ji在zai售shou後hou方fang麵mian我wo們men也ye做zuo的de非fei常chang完wan善shan。選xuan擇ze我wo們men公gong司si的de這zhe款kuan產chan品pin一yi定ding不bu會hui讓rang您nin失shi望wang。電動高壓閘閥由適用於各種不同的輕重工業工況以及建築管道。廣泛應用於：化工，液化石油氣，車船製造設備，水、石油、啤酒、製藥、電力，機械設備閥門、電子工業閥門，城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。
| 產品名稱 | 電動高壓閘閥 |
| 產品型號 | Z941H |
| 公稱通徑 | DN15-600 |
| 壓力範圍 | 1.6MPa-16.0MPa |
| 閥體材質 | 鑄鋼、碳鋼 |
產品介紹：
本公司生產的電動高壓閘閥采用法蘭連接，屬整體直通鑄造閥，電動高壓閘閥主要應用於壓力為PN16.0MPa以內的水、蒸汽、油品、guorezhengqideguandaoshang，zhongbucaiyongfagailianjie，zaigaowengaoyagongkuangxiajuyoulianghaodemifengxingneng。diandonggaoyazhafamifengmianshangcengduihanyingzhihejin，qijiagonghoudechunjinshuceng≥3mm，具有耐磨、耐高溫、抗腐蝕、抗擦傷、使用壽命長。廣泛適用於石油化工，火力發電廠等油品、水蒸氣管路上作接通或截斷管路中介質的啟閉裝置
產品特點
1、采用中法蘭螺栓連接，支管兩端為法蘭連接結構。
2、閥座密封麵采用鐵基鉻鎳不鏽鋼堆焊而成，耐磨、抗擦傷性能好。
3、閥杆表麵經抗蝕性氮化處理，具有良好的抗腐蝕性和抗擦傷性。
4、閥門的關閉和開啟由裝在閥蓋上的電動裝置來控製。電動裝置分別配有閥門專用電機、減速箱、轉矩控製機構、行程控製機構、現場操作機構，手、電dian動dong切qie換huan機ji構gou。閥fa門men的de開kai關guan均jun由you行xing程cheng控kong製zhi機ji構gou調tiao整zheng，調tiao整zheng轉zhuan矩ju限xian製zhi機ji構gou，可ke以yi在zai行xing程cheng控kong製zhi機ji構gou失shi靈ling的de情qing況kuang下xia，保bao護hu閥fa門men。閥fa門men關guan閉bi主zhu要yao通tong過guo電dian動dong裝zhuang置zhi及ji能neng夠gou調tiao整zheng的de楔xie式shi雙shuang閘zha板ban、萬向頂、夾圈等組成，借閥體內導向作升降運動。
5、電動裝置除能就地操作外，還可進行遠距離操作。
主要技術參數
1、 閥體
|
閥體形式 |
直通鑄造閥 |
|
公稱通徑 |
DN50～600mm |
|
公稱壓力 |
國標PN1.6～16.0MPa；美標ANSI 150～600LB ；日標JIS 10～30K |
|
法蘭標準 |
JIS、ANSI、GB、JB、HG等 |
|
連接形式 |
法蘭式、焊接式 |
|
壓蓋型式 |
螺栓壓緊式 |
|
密封填料 |
V型聚四氟乙烯填料、柔性石墨填料等 |
2、 閥內件
|
閥板形式 |
垂直板式 |
|
流量特性 |
快開特性 |
3、執行機構
|
執行器型號 |
DZW係列、DKJ係列、Q係列 |
|
主要技術參數 |
電源電壓：380V/50Hz、220V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC |
|
防護等級：IP55(可定製IP67)、隔爆標誌：ExdⅡBT4、手操功能：手輪 |
|
|
環境溫度：-20～+60℃、環境濕度：≤90% |
注：如需詳細執行器參數，請進入電動執行器頁麵進行查閱。
四、主要零件材料
|
1 |
閥體 |
HT200、WCB、CF8、CF3、CF8M、CF3M |
|
2 |
閥板 |
WCB、CF8、CF3、CF8M、CF3M |
|
3 |
閥杆 |
2Cr13、304、316、316L |
|
4 |
墊片 |
聚四氟乙烯、金屬石墨墊片 |
|
5 |
閥蓋 |
HT200、WCB、CF8、CF3、CF8M、CF3M |
|
6 |
填料 |
柔性石墨、V型聚四氟乙烯填料 |
|
7 |
壓蓋 |
HT200、WCB、CF8、CF3、CF8M、CF3M |
|
8 |
支架 |
HT200、WCB、CF8、CF3、CF8M、CF3M |
|
9 |
電動執行器 |
殼體(HT200、WCB) |
五、主要性能規範
|
試驗壓力(MPa) |
公稱壓力(MPa) |
壓力級(class) |
JIS(K) |
|||||||||
|
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
150 |
300 |
600 |
10K |
20K |
30K |
|
|
強度試驗 |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
24.0 |
3.0 |
7.5 |
16.5 |
2.4 |
3.8 |
5.7 |
|
密封試驗 |
1.76 |
2.75 |
4.4 |
7.04 |
11.0 |
17.6 |
2.2 |
5.5 |
12.1 |
1.5 |
2.8 |
4. |
購買本公司閘閥請按以下指示進行安裝：（詳情或見產品說明書）
（1）、手輪、手柄及傳動機構均不允許作起吊用，並嚴禁碰撞。
（2）、雙閘板閘閥應垂直安裝（即閥杆處於垂直位置 , 手輪在頂部 )。
（3）、帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力 )。
（4）、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
（5）、如果閥門經常開關使用 , 每月至少潤滑一次。
