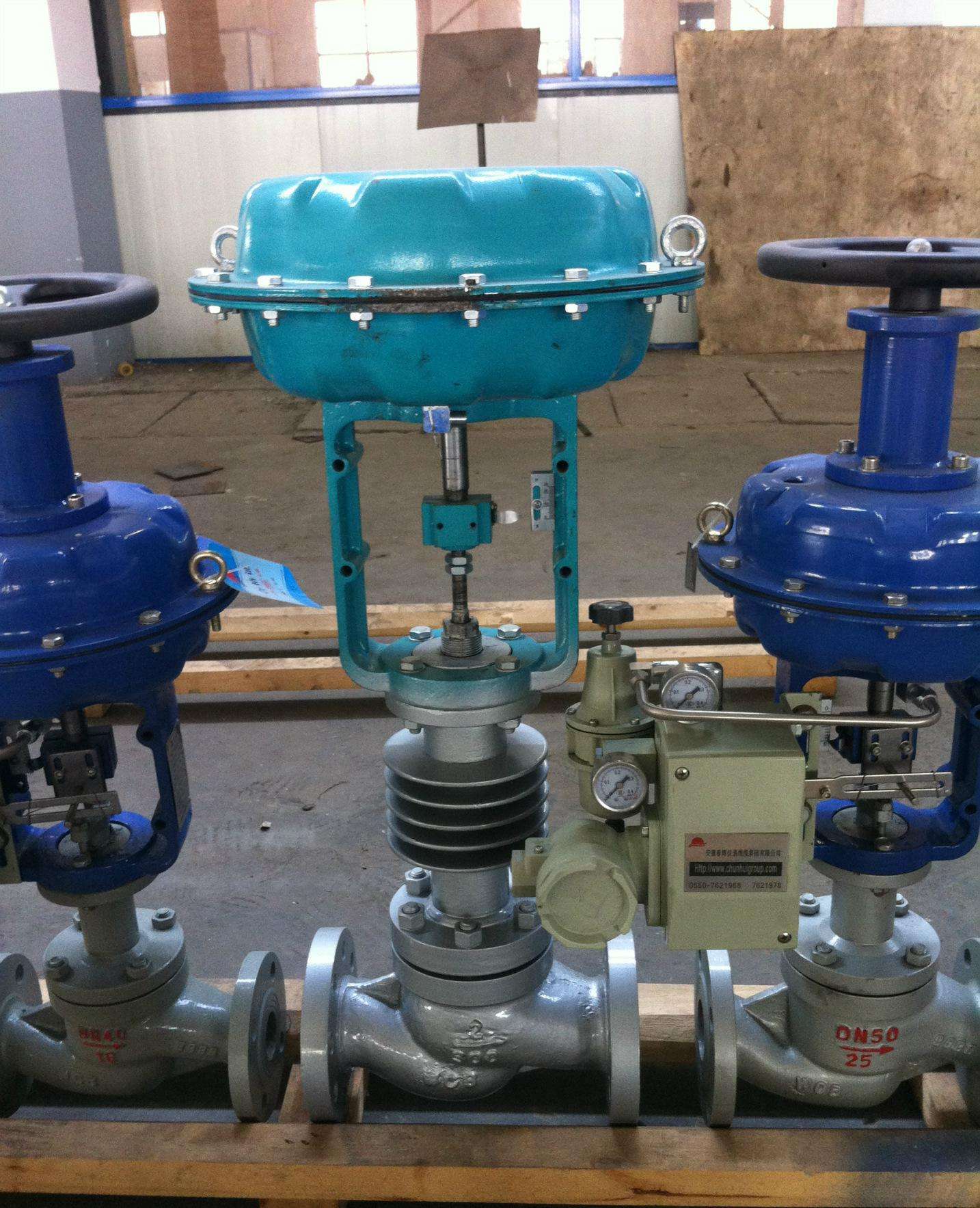

型號：ZJHP/ZXP 更新時間：2020-05-18
特點：具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、流量特性精確、拆裝方便等優點
ZJHMjingxiaoxingqidongbomotaotongtiaojiefayoubengongsijingxinshengchandeyikuantiaojiefa，zaibaozhengzhiliangdetongshi，jiageyefeichangheli，yijizaishouhoufangmianwomenyezuodefeichangwanshan。xuanzewomengongsidezhekuanchanpinyidingbuhuirangninshiwang。精小型氣動薄膜套筒調節閥由適用於各種不同的輕重工業工況以及建築管道。廣泛應用於：化工，液化石油氣，車船製造設備，水、石油、啤酒、製藥、電力，機械設備閥門、電子工業閥門，城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。
| 產品名稱 | ZJHM精小型氣動薄膜套筒調節閥 |
| 產品型號 | ZJHM |
| 公稱通徑 | DN20-200 |
| 壓力範圍 | 1.0-6.4MPa |
| 閥體材質 | 鑄鐵丨球墨鑄鐵丨鑄鋼丨不鏽鋼 |
產品介紹：
ZJHM精小型氣動薄膜套筒調節閥采用頂部導向結構，配用多彈簧執行機構。具有結構
緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用於精確控製氣體、液體等介質的工藝參數對壓力、流量、溫度、液位保持在給定值。特別適用於允許泄漏量小且閥前後壓差不大的場合。
本係列產品有標準型、調節切斷型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級有PN16、40、64；公稱通徑範圍DN20~300。適用流體溫度由-200℃至560℃範圍內多種檔次。泄漏量標準有Ⅳ級或Ⅵ級，流量特性為線性或等百分比。多種多樣的品種規格可供選擇。
【一】主要零部件材料：
（1）閥體丨閥蓋：HT200、ZG230-450、ZGlCr18Ni9Ti
（2）閥芯丨閥座：1Cr18Ni9T、司鈦萊合金堆焊
（3）軟密封閥芯：增強聚四氟乙烯
（4）填料：聚四氟乙烯、柔性石墨、不鏽鋼波紋管
（5）墊片：橡膠石棉板、1Cr18Ni9Ti、石墨纏繞墊片
（6）膜蓋：A3
（7）波紋膜片：丁腈橡膠夾增強滌綸織物
（8）彈簧：60Si2Mn
（9）閥杆、推杆：2Cr13、1Cr18Ni9Ti
（10）襯套：2Cr
【二】產品特點：
（1）采用平衡式閥芯結構，軸向不平衡力小，允許壓差大，穩定性好。
（2）套筒互換性強，拆裝方便，容易維修。
（3）全金屬閥芯結構適用多種工作場合，達到IV級泄漏標準，ZXMQ型軟密封結構閥芯達到VI級泄漏標準。
（4）閥體按流體力學原理設計成等截麵低流阻流道，可調範圍大，固有可調比為50，額定流量係數增大30％。
（5）執行機構采用多彈簧結構，高度減少30％。重量減輕30％。
（6）ZJHMV型波紋管密封型調節閥，對移動的閥杆形成了完全的密封，堵絕流體外漏。
（7）ZJHMJ型調節閥帶有保溫夾套，用於流體冷卻後易結晶、凝固造成堵塞的場合
【三】ZJHM精小型氣動薄膜套筒調節閥主要技術參數:
|
公稱通徑 DN(mm ） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
||
|
額定流量係數 Kv |
直線 |
6.9 |
11 |
17.4 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
|
|
等百分比 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
||
|
額定行程 L(mm) |
16 |
25 |
40 |
60 |
|||||||||
|
膜片有效麵積 Ae(cm 2 ) |
280 |
400 |
600 |
1000 |
|||||||||
|
信號範圍 Pr(kPa) |
20 ～ 100 、 40 ～ 200 |
||||||||||||
|
氣源壓力 Ps(MPa) |
0.14 、 0.25 |
||||||||||||
|
固有流量特性 |
直線、等百分比 |
||||||||||||
|
固有可調比 |
50 |
||||||||||||
|
允許泄漏量 |
硬閥座不平衡型： IV 級 軟閥座： VI 級 |
||||||||||||
|
公稱壓力 PN(MPa) |
1.0 、 1.6 、 4.0 、 6.4 |
||||||||||||
|
工作溫度 t ( ℃ ) |
常溫型 |
-20 ～ 200 、 -40 ～ 250 、 -60 ～ 250 |
|||||||||||
|
散熱型 |
-40 ～ 450 、 -60 ～ 450 |
||||||||||||
|
高溫型 |
300 ～ 560 |
||||||||||||
|
低溫型 |
-60 ～ -100 、 -100 ～ -200 、 -200 ～ -250 |
||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
本產品性能指標貫徹GB/T4213-92標準
【四】產品結構尺寸圖：
【五】標準型、散熱型、高溫型外形尺寸表
|
公稱通徑 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
||
|
A |
282 |
308 |
394 |
498 |
|||||||||
|
L |
PN16 ， 40 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
|
|
PN64 |
230 |
230 |
260 |
260 |
300 |
340 |
380 |
430 |
500 |
550 |
650 |
||
|
H 1 |
PN16 |
52.5 |
57.5 |
70 |
75 |
82.5 |
92.5 |
100 |
110 |
125 |
142.5 |
170 |
|
|
PN40 |
52.5 |
57.5 |
70 |
75 |
82.5 |
92.5 |
100 |
117.5 |
135 |
150 |
187.5 |
||
|
PN64 |
65 |
70 |
77.5 |
85 |
90 |
102.5 |
107.5 |
125 |
147.5 |
172.5 |
207.5 |
||
|
H |
標準型 |
PN16 |
429 |
438 |
474 |
477 |
502 |
626 |
662 |
687 |
836 |
896 |
987 |
|
PN40 |
429 |
438 |
474 |
477 |
502 |
626 |
662 |
695 |
845 |
896 |
1000 |
||
|
PN64 |
456 |
468 |
511 |
525 |
535 |
663 |
673 |
705 |
868 |
958 |
1260 |
||
|
散熱高溫型 |
570 |
570 |
610 |
610 |
630 |
730 |
810 |
820 |
960 |
1090 |
1180 |
||
散熱、高溫型高度(H)為PN16的數值丨夾套型高度H1及H均增加15％
【六】波紋管密封型外形尺寸表：
|
公稱通徑 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
A |
282 |
308 |
394 |
498 |
|||||||
|
L |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
|
H 1 |
52.5 |
57.5 |
70 |
75 |
82.5 |
92.5 |
100 |
117.5 |
135 |
150 |
187.5 |
|
H 波紋管型 |
499 |
511 |
560 |
617 |
620 |
710 |
767 |
792.5 |
870 |
1057.5 |
1087.5 |
【七】ZJHM精小型氣動薄膜套筒調節閥規格重量:
|
公稱通徑 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
標準型 |
PN16 |
16 |
17 |
19 |
21 |
23 |
35 |
48 |
57 |
64 |
70 |
90 |
|
PN40 |
16 |
17 |
19 |
21 |
23 |
35 |
48 |
60 |
67 |
74 |
95 |
|
|
PN64 |
20 |
21 |
25 |
30 |
33 |
44 |
71 |
91 |
100 |
115 |
145 |
|
|
散熱高溫型 |
17 |
18 |
20 |
22 |
25 |
36 |
51 |
60 |
62 |
74 |
95 |
|
|
波紋管型 |
20 |
21 |
25 |
30 |
33 |
48 |
71 |
91 |
102 |
115 |
145 |
|
|
低溫型 |
20 |
21 |
23 |
26 |
28 |
42 |
58 |
69 |
77 |
84 |
108 |
|
上表中散熱高溫型的重量以PN16為依據，低溫型以PN40為依據
【八】ZJHM精小型氣動薄膜套筒調節閥連接尺寸及標準：
1.法蘭標準：鑄鐵法蘭按JB78-59 鑄鋼法蘭按GB9113-88、JB／T79.1-94
2.法蘭密封麵型式：PN10、PN16為凸麵； PN40、PN64為凹凸麵、閥體為凹麵。
3.結構長度按GB12221-89標準
4.薄膜執行機構氣信號接口：內螺紋M16X1.5
5.夾套保溫型夾套載熱體接口：對焊Φ18X4
6.閥體法蘭及法蘭端麵距離可以按用戶指定的標準製造。
如：ANSI、JIS、DIN等標準。
