詳細介紹

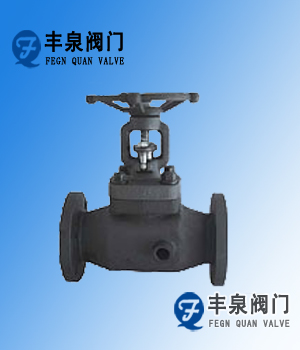

| 鍛鋼法蘭端保溫截止閥 |
| 產品類別：保溫閥係列 |
鍛鋼法蘭端保溫截止閥概述：
適用介質為水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。 1、產品的設計製造符合美國國家標準ANSI B16.34，英國BS1873等國外先進標準要求 2、閥體外型為桶形或流線形，造型美觀，流道形狀為直通式，流體阻力小。 3、關閉件（閥瓣）與閥座密封麵采用錐麵密封，關閉力小，耐衝刷，密封可靠。 4、閥座可為更換式閥座，可任意組合與關閉件密封麵材料的配對，以滿足工況要求，延長使用壽命。 5、大口徑、高壓力截止閥根據關閉力的需要閥杆的傳動方式采用升降式，並配有滾動軸承式采用撞擊式手輪以減輕關閉力。 6、主體材料，內件材料、填料、墊片、緊固件的材料可按用戶要求或實際工況條件合理組合。 |
|
標準材質明細表：
|
序號
|
零件名稱
|
CS to ASTM
|
AS to ASTM
|
AS to ASTM
|
|
Type A105
|
Type F22
|
Type F304(L)
|
Type F316(L)
|
|
1
|
閥體
|
A105
|
A182F22
|
A182F304(L)
|
A182F316(L)
|
|
2
|
墊片
|
316夾柔性石墨+graphite
|
316夾柔性石墨 SS+PTFE
|
|
3
|
閥蓋螺栓
|
A193 B7
|
A193 B16
|
A193 B8
|
A193 B8M
|
|
4
|
圓柱銷
|
A276 420
|
|
|
5
|
填料壓套
|
A276 410
|
A182 F304(L)
|
A182 F316(L)
|
|
6
|
活節螺栓
|
A193 B7
|
A193 B16
|
A193 B8
|
A193 B8M
|
|
7
|
螺母
|
A194 2H
|
A194 4
|
A193 8
|
A193 8M
|
|
8
|
閥杆螺母
|
|
|
9
|
螺母
|
A194 2H
|
A194 4
|
A193 8
|
A193 8M
|
|
10
|
銘牌
|
SS
|
|
11
|
手輪
|
A197
|
|
12
|
填料壓板
|
A216 WCB
|
A351 Cf8
|
|
13
|
填料
|
Flexible Graphite
|
PTFE
|
|
14
|
閥蓋
|
A105
|
A276 304
|
A182 F304(L)
|
A182 F316(L)
|
|
15
|
閥杆
|
A182 F6
|
A182 F304
|
A182 F304(L)
|
A182 F316(L)
|
|
16
|
閥瓣
|
A276 420
|
A276 304
|
A276 304(L)
|
A276 316(L)
|
|
適用介質
|
水、蒸氣、油品等
|
水、蒸氣、油品等
|
硝酸、醋酸等
|
|
適用溫度
|
-29℃-425℃
|
-29℃-550℃
|
-29℃-180℃
|
注意：客戶需求的其他材質也可采用密封材料配對由客戶指定內代件代號決定。AS＝合金鋼；SS＝不鏽鋼
|
|
保溫截止閥尺寸和重量：
|
NPS
|
1/2
|
3/4
|
1
|
1 1/4
|
1 1/2
|
2
|
|
L(RF)
L1 (BW)
|
900-1500Lb
|
216
|
229
|
254
|
279
|
305
|
371
|
|
900-1500Lb
|
216
|
229
|
254
|
279
|
305
|
368
|
|
H(OPEN)
|
207
|
207
|
240
|
258
|
330
|
355
|
|
W
|
125
|
125
|
160
|
160
|
180
|
200
|
|
2-G
|
3/8
|
3/8
|
3/8
|
1/2
|
1/2
|
1/2
|
|
|
保溫截止閥標準材質明細表：
|
序號
|
零件名稱
|
CS to ASTM
|
AS to ASTM
|
AS to ASTM
|
|
Type A105
|
Type A182 F22
|
Type F304(L)
|
Type F316(L)
|
|
1
|
閥體
|
A105
|
A182 F22
|
A182 F304(L)
|
A182 F316(L)
|
|
2
|
閥瓣
|
A276 420
|
A276 304
|
A276 304(L)
|
A276 F316(L)
|
|
3
|
閥杆
|
A182F6
|
A182 F304
|
A182 F304(L)
|
A182 F316(L)
|
|
4
|
密封座
|
A105
|
A182 F304
|
A182 F304(L)
|
F316
|
|
5
|
密封環
|
A182 f304(L)
|
|
A182 F316(L)
|
|
6
|
閥蓋
|
A105
|
A82 F22
|
A182 F304(L)
|
A182 F316(L)
|
|
7
|
圓柱銷
|
A276 420
|
A276 304
|
|
8
|
墊圈
|
A105
|
|
|
|
9
|
提升螺母
|
A1942H
|
|
A182 F304
|
|
10
|
填料
|
不鏽鋼+柔性石墨
|
PTFE
|
|
11
|
填料壓套
|
A276 420
|
A182 F304
|
|
12
|
填料壓板
|
A216 WCB
|
A351 Cf8
|
|
13
|
活節螺栓
|
A193 B7
|
A193 B16
|
A193 B8
|
A194 B8M
|
|
14
|
螺母
|
A193 2H
|
A194 4
|
A193 8
|
A194 8M
|
|
15
|
閥杆螺母
|
A276410
|
|
16
|
手輪
|
A197
|
|
17
|
銘牌
|
SS
|
|
18
|
螺母
|
柔性石墨
|
PTFE
|
|
適用介質
|
水、蒸氣、油品等
|
水、蒸氣、油品等
|
硝酸、醋酸等
|
|
適用溫度
|
-29℃-425℃
|
-29℃-550℃
|
-29℃-180℃
|
|
|
尺寸和重量：
|
NPS
|
1/2
|
3/4
|
1
|
11/4
|
11/2
|
2
|
|
L(RF)
L1 (BW)
|
900-1500Lb
|
216
|
229
|
254
|
279
|
305
|
368
|
|
2500Lb
|
264
|
273
|
308
|
349
|
384
|
451
|
|
H(OPEN)
|
900lb-1500lb
|
318
|
318
|
318
|
398
|
408
|
524
|
|
2500lb
|
333
|
333
|
333
|
410
|
420
|
524
|
|
W
|
160
|
160
|
180
|
200
|
250
|
280
|
|
2-G
|
3/8
|
3/8
|
3/8
|
1/2
|
1/2
|
1/2
|
|
|
|
|
溫馨提示：“BJ41H鍛鋼法蘭保溫截止閥”所有文字、數據、圖片均隻適用於參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
