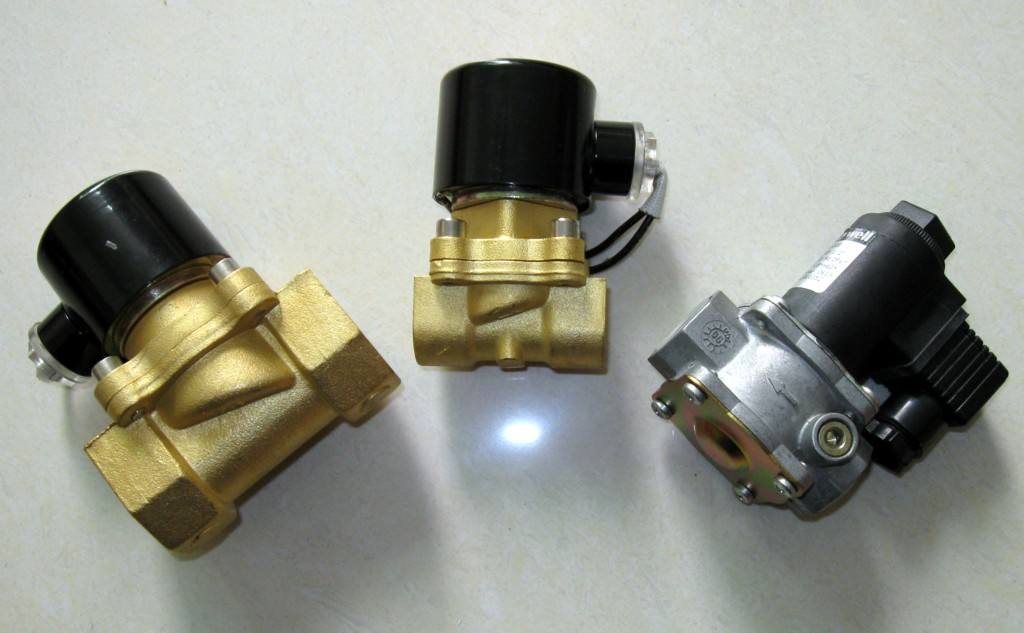

ZCS水用內螺紋電磁閥

ZCS水(shui)用(yong)電(dian)磁(ci)閥(fa)由(you)本(ben)公(gong)司(si)精(jing)心(xin)生(sheng)產(chan)的(de)一(yi)款(kuan)電(dian)磁(ci)閥(fa)，在(zai)保(bao)證(zheng)質(zhi)量(liang)的(de)同(tong)時(shi)，價(jia)格(ge)也(ye)非(fei)常(chang)合(he)理(li)，以(yi)及(ji)在(zai)售(shou)後(hou)方(fang)麵(mian)我(wo)們(men)也(ye)做(zuo)的(de)非(fei)常(chang)完(wan)善(shan)。選(xuan)擇(ze)我(wo)們(men)公(gong)司(si)的(de)這(zhe)款(kuan)產(chan)品(pin)一(yi)定(ding)不(bu)會(hui)讓(rang)您(nin)失(shi)望(wang)。水用電磁閥由適用於各種不同的輕重工業工況以及建築管道。電磁閥廣泛應用於：化工，液化石油氣，車船製造設備，水、石油
、啤酒、製藥、電力

，機械設備閥門、電子工業閥門
，城建閥門、工業管道閥門、通用零部件
、工業設備
、消防暖通
、過濾設備、環保設備等領域。

產品名稱	水用電磁閥
產品型號	ZCS
公稱通徑	DN15-350mm
壓力範圍	1.0MPa
閥體材質	銅、鑄鐵 、鑄鋼、不鏽鋼

產品介紹：

ZCS水用電磁閥適用於以水或液體為工作介質，可自動化控製或遠程控製水、油
、液(ye)體(ti)等(deng)工(gong)作(zuo)介(jie)質(zhi)管(guan)路(lu)的(de)通(tong)斷(duan)。由(you)於(yu)水(shui)用(yong)電(dian)磁(ci)閥(fa)采(cai)用(yong)橡(xiang)膠(jiao)密(mi)封(feng)，故(gu)對(dui)工(gong)作(zuo)介(jie)質(zhi)的(de)清(qing)潔(jie)度(du)大(da)大(da)減(jian)低(di)，具(ju)有(you)啟(qi)閉(bi)訊(xun)速(su)，可(ke)靠(kao)性(xing)高(gao)等(deng)特(te)點(dian)。結(jie)構(gou)特(te)點(dian)：結構簡單，體積小，密封性能好，維修方便。

型號規格說明：

結構原理：

水用電磁閥通徑15～100為膜片式為二次開閥的先導式電磁閥，通徑125～300為wei三san次ci開kai閥fa的de先xian導dao式shi電dian磁ci閥fa
，其qi結jie構gou主zhu要yao由you副fu閥fa和he主zhu閥fa組zu成cheng。根gen據ju斷duan電dian時shi所suo處chu開kai關guan狀zhuang態tai的de不bu同tong，可ke分fen為wei常chang閉bi電dian磁ci閥fa和he常chang開kai電dian磁ci閥fa。常chang閉bi電dian磁ci閥fa，常chang位wei時shi，活huo動dong鐵tie芯xin封feng住zhu副fu閥fa口kou
，閥fa腔qiang內nei壓ya力li平ping衡heng

，副fu閥fa、主zhu閥fa口kou封feng閉bi。當dang線xian圈quan通tong電dian，產chan生sheng電dian磁ci力li將jiang活huo動dong鐵tie芯xin吸xi上shang，副fu閥fa打da開kai，主zhu閥fa腔qiang內nei的de介jie質zhi自zi導dao閥fa門men外wai泄xie，以yi致zhi主zhu閥fa閥fa杯bei上shang下xia產chan生sheng壓ya力li差cha，膜mo片pian或huo閥fa杯bei被bei迅xun速su托tuo起qi
，主zhu閥fa口kou開kai啟qi，閥fa呈cheng通tong路lu狀zhuang態tai。當dang線xian圈quan斷duan電dian，磁ci場chang消xiao失shi
，活huo動dong鐵tie芯xin複fu位wei，封feng閉bi副fu閉bi口kou
，斷duan而er副fu閥fa和he主zhu閥fa閥fa杯bei內nei壓ya力li上shang升sheng，主zhu閥fa閥fa杯bei壓ya向xiang閥fa座zuo，閥fa又you呈cheng關guan閉bi狀zhuang態tai。常chang開kai電dian磁ci閥fa，當dang線xian圈quan通tong電dian時shi，產chan生sheng磁ci力li，銜xian鐵tie在zai磁ci力li作zuo用yong下xia下xia移yi，推tui動dong副fu閥fa閥fa杯bei下xia移yi
，副fu閥fa關guan閉bi，隨sui著zhe主zhu閥fa閥fa杯bei上shang下xia壓ya差cha趨qu向xiang相xiang等deng，主zhu閥fa閥fa杯bei由you自zi重zhong壓ya向xiang密mi封feng麵mian，閥fa門men關guan閉bi。當dang線xian圈quan斷duan電dian後hou，磁ci力li為wei零ling，銜xian鐵tie和he副fu閥fa閥fa杯bei由you於yu彈dan簧huang作zuo用yong上shang升sheng
，副fu閥fa打da開kai
，主zhu閥fa閥fa杯bei內nei介jie質zhi經jing副fu閥fa流liu走zou

，壓ya力li下xia降jiang，當dang壓ya力li降jiang到dao一yi定ding值zhi後hou
，主zhu閥fa閥fa杯bei由you上shang下xia壓ya差cha作zuo用yong向xiang上shang升sheng起qi，主zhu閥fa打da開kai，閥fa門men開kai啟qi。

技術參數：

工作介質	水、粘度≤4°E的油及其它非腐蝕性流體
介質溫度℃	≤60
公稱壓力（MPa）	1.0
工作壓差（MPa）	0.05～1.0						0.1～1.0					0.15～1.0
電源電壓	AC220V其餘規格可作特殊訂貨
額定流量係數（kv）	按JB/T352-94規定
泄漏量（ml/min）	按JB/T352-94-F規定
公稱通徑（mm）	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
功耗	36VA						50VA

防爆接線說明：

防爆標誌	dⅡBT4
防爆證編號	CE991010
出線口接線	內螺紋M20×1.5
環境溫度	-40-+60℃

主要外形及安裝尺寸：

公稱通徑	內螺紋連接			法蘭連接
DN	外形尺寸		內螺紋	外形尺寸		法蘭尺寸
	H	L	G	H	L	D	D1	D2	n-d	b	f
15	112	80	1/2
20	119	80	3/4
25	130	90	1	130	160	115	85	65	φ4-14	16	3
32	137	140	11/4	137	180	140	100	76	φ4-18	18	3
40	152	156	11/2	152	200	150	110	84	φ4-18	18	3
50	164	180	2	164	230	165	125	99	φ4-18	20	3
65				222	290	185	145	118	φ4-18	20	3
80				253	310	200	160	132	φ8-18	22	3
100				260	350	220	180	156	φ8-18	24	3
125				315	400	250	210	184	φ8-18	26	3
150				350	480	285	240	211	φ8-22	26	3
200				390	600	340	295	266	φ8-22	26	3
250				430	730	395	350	319	φ12-22	28	3
300				480	850	445	400	370	φ12-22	28	4
350				605	980	505	460	429	φ16-23	30	4

安裝須知：

1
、安裝時電磁閥線圈向上
，並保持垂直位置，電磁閥上箭頭或標記應與管道流向一致
，不得安裝在有濺水或漏水的地方。

2
、電磁閥的工作介質應清潔無顆粒雜質，電磁閥內件表麵上的汙物及過濾器
，需定期清潔幹淨。

3
、在電磁閥發生故障時，為了及時隔離電磁閥
，並保證係統正常運行
，最好安裝旁路裝置（如圖一）。

4

、在管路係統中，安裝在支路上的電磁閥通徑應小於主管道閥門的通徑（如圖二）。

5、安裝在電磁閥前
，管道必須清洗幹淨。建議在閥前安裝過濾器
，蒸汽管道安裝疏水閥。

6、不能將閥安裝在管道的低凹處，以免因蒸汽冷凝水、雜質等沉澱在閥內而妨礙動作。

7、普通型不能在爆炸危險場合使用。

8
、在管路剛性不足情況下，建議把閥前管道用支架固定
，以免電磁閥工作時引起振動。

9
、在安裝前，要注意要看清產品標牌
，認真閱讀使用說明書，判斷產品是否符合使用條件。

10
、電磁閥前後管道上需安裝壓力表
，以便觀察管道壓力。

使用以及保養說明：

1、建議使用單位派專人負責使用保養。

2、電磁閥安裝後需通入介質實驗動作數次，確認正常後方可投入正式使用。

3、應定期清洗大閥內外及銜鐵吸合麵的汙物。注意不要損壞密封麵。

4
、diancifajiaochangshijianbuyongshi
，yingguanbifaqianshoudongfa，zhongxinqiyongshi，zhengqidiancifayingjianglengningshuipaichuganjing，bingzuoshidongzuoshuci，daikaiguanzhengchanghoufangketourushiyong。

5、電磁閥從管路上卸下不用時，應將內部零件拭淨並用壓縮空氣吹淨儲存。

6
、使用時間較長時，如活塞與閥座間密封不好
，可將活塞密封麵重新磨平
，再和閥座研磨。

7
、gongzuoshi，yaozhuyifamenqianhouyalibiao，yaoqiugongzuoyalibudechaoguoedingyali
，gongzuoyachabixuzaieyachafanweinei，danggongzuoyalichaoguoedingyalihuogongzuoyachachaoguoedingduochashi
，diancifayaotingzhishiyong
，guanbiqianhoushoudongfa，yimiandiancifabaozhahexielou。
訂貨須知：
1、訂貨時請注明型號
、公稱通徑、公稱壓力、工作介質
、工作壓差、介質溫度
、電源電壓及頻率、介質粘度。
2
、電磁閥正常工作時的電壓為220V,如超過此範圍
，請訂貨時注明電壓波動量。其它規格電源電壓可做特殊訂貨。
3、閥門的開通時間達12小時以上，請選用常開式電磁閥。當使用環境周圍有易燃易爆品，請選用防爆型電磁閥
當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們的豐泉公司專家為您審核把關。
