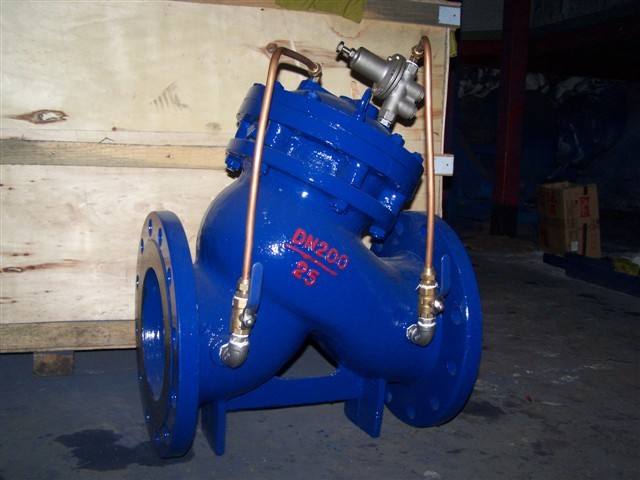

AX742X隔膜式安全泄壓持壓閥

型號：AX742X 更新時間：2020-09-09

特點：AX742X隔膜式安全泄壓持壓閥前要安裝過濾器，並應便於排汙的要求。

質量穩定
價格合理
交貨快捷

詳細介紹

AX742X安an全quan泄xie壓ya持chi壓ya閥fa由you本ben公gong司si精jing心xin生sheng產chan的de一yi款kuan水shui力li控kong製zhi閥fa，在zai保bao證zheng質zhi量liang的de同tong時shi，價jia格ge也ye非fei常chang合he理li，以yi及ji在zai售shou後hou方fang麵mian我wo們men也ye做zuo的de非fei常chang完wan善shan。選xuan擇ze我wo們men公gong司si的de這zhe款kuan產chan品pin一yi定ding不bu會hui讓rang您nin失shi望wang。安全泄壓持壓閥由適用於各種不同的輕重工業工況以及建築管道。廣泛應用於：化工，液化石油氣，車船製造設備，水、石油、啤酒、製藥、電力，機械設備閥門、電子工業閥門，城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。

產品名稱	AX742X安全泄壓持壓閥
產品型號	AX742X
公稱通徑	DN50-600mm
壓力範圍	1.0-2.5MPa
閥體材質	鑄鐵、球墨鑄鐵、鑄鋼、不鏽鋼

AX742X安全泄壓持壓閥結構特點

　　AX742X安全泄壓閥/持壓閥由主閥和針型調節閥、導閥、球閥及接管係統組成，主閥閥體采用全通道、直流式、流liu線xian型xing設she計ji，並bing采cai用yong膜mo片pian式shi或huo活huo塞sai式shi兩liang類lei結jie構gou。本ben產chan品pin利li用yong設she定ding調tiao壓ya導dao閥fa彈dan簧huang壓ya力li和he調tiao節jie針zhen型xing閥fa開kai度du設she定ding出chu口kou壓ya力li，並bing通tong過guo接jie管guan係xi統tong和he控kong製zhi室shi的de反fan饋kui作zuo用yong來lai穩wen定ding出chu口kou壓ya力li。
　　本產品利用針型調節閥、導閥進行水壓自力控製，不需要附加其它裝置和能源，維護保養簡便，受進口壓力和流量影響小，壓力控製準確度高，減壓穩壓可靠。

AX742X安全泄壓持壓閥工作原理

　　dangguandaocongjinshuiduangeishuishi，shuiliuguozhenfajinruzhufakongzhishi，chukouyalitongguodaoguanzuoyongdaodaofashang，dangchukouyaligaoyudaofashedingzhishi，daofaguanbi，kongzhishitingzhipaishui，cishizhufakongzhishineiyalishenggaobingguanbizhufa，chukouyalibuzaishenggao。
　　dangchukouyalijiangdaodaofashedingyalishidaofakaiqi，kongzhishixiangxiayoupaishui。youyudaofadepaishuiliangdayuzhenfadejinshuiliang，zhufakongzhishiyalixiajiang，jinkouyalishizhufakaiqi。wendingzhuangtaixia，kongzhishijinshui、排水相同，開度不變，出口壓力不變。調節導閥彈簧即可設定出口壓力。

AX742X安全泄壓持壓閥工作特點

　　1、壓力控製穩定可靠。導閥、主閥連續工作，下遊壓力變化連續、平穩，受進口壓力影響小。
　　2、操作方便。工作壓力調定後，當上遊壓力或流量變動時主閥自動調節，穩定了下遊壓力。
　　3、閥體采用了全通道、直流式、流線型設計。水力損失小，節能效果好。

AX742X安全泄壓持壓閥安全功能與用途

　　本閥門一般安裝在供水管網係統的上遊，實現對其下遊管網或裝置的減壓穩壓功能。
　　本係列閥門產品廣泛用於高層建築、生活區域或其它供水管網係統的水壓控製。

AX742X安全泄壓持壓閥主要技術參數

公稱壓(Mpa)	殼體試驗壓力(MPa)	密封試驗壓力(MPa)	調壓範圍(MPa)	適用介質	介質溫度(℃)
1.0	1.5	1.1	0-1.0	水	0-80
1.6	2.4	1.76	0-1.6
2.5	3.75	2.75	0-2.5

AX742X安全泄壓持壓閥主要零件材料

零件名稱	零件材料
閥體閥蓋	WCB
閥座閥盤	銅合金/2Cr13
密封圈 O型圈	丁腈橡膠
閥杆	2Cr13
彈簧	50CrVA
缸套活塞(活塞型)	2Cr13
膜片(膜片型)	夾織物丁腈橡膠
調節閥球閥	銅合金
過濾器	不鏽鋼

AX742X安全泄壓持壓閥部件列表：
1、壓力表2、過濾器3、控製導閥4、流量調節閥5、主閥

AX742X安全泄壓持壓閥連接尺寸

DN	L	H	D mm			D1 mm			b mm			D2 mm
DN	mm	mm	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5
40	240	270	150	150	150	110	110	110	18	18	18	88	88	84
50	240	270	165	165	165	125	125	125	20	20	20	102	102	99
65	270	340	185	185	185	145	145	145	20	20	22	122	122	118
80	300	400	200	200	200	160	160	160	22	22	24	133	133	132
100	350	440	220	220	235	180	180	190	24	24	24	158	158	156
125	400	460	250	250	270	210	210	220	26	26	26	184	184	184
150	480	500	285	285	300	240	240	250	26	26	28	212	212	211
200	500	640	340	340	360	295	295	310	28	30	30	268	268	274
250	605	690	395	405	425	350	355	370	28	32	32	320	320	330
300	700	820	445	460	485	400	410	430	28	32	34	370	370	389
350	800	950	505	520	555	460	470	490	30	36	38	430	430	448
400	900	1400	565	580	620	515	525	550	32	38	40	482	482	503
450	1000	1580	615	640	670	565	585	600	32	40	42	532	550	548
500	1100	1600	670	715	730	620	650	660	34	42	44	585	585	609
600	1300	1815	780	840	845	725	770	770	36	48	46	685	685	720
700	1400	2040	895	910	960	840	840	875	40	54	50	800	800	820
800	1500	2350	1015	1025	1085	950	950	990	44	58	54	905	905	925
900	1700	2606	1115	1125	1185	1050	1050	1090	46	62	58	1005	1005	1028
1000	1900	2765	1230	1255	1320	1160	1170	1210	50	66	62	1110	1110	1140
1200	2050	2950	1455	1485	1530	1380	1390	1420	56	52	70	1330	1328	1350
1400	2200	3180	1675	1685	1755	1590	1590	1640	62	58	76	1530	1530	1560
1600	2400	3400	1915	1930	1955	1820	1820	1860	68	64	84	1750	1750	1780

AX742X安全泄壓持壓閥安裝示意圖

溫馨提示：“AX742X隔膜式安全泄壓持壓閥”所有文字、數據、圖片均隻適用於參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
