型號：GMJ14FH 更新時間：2020-06-01

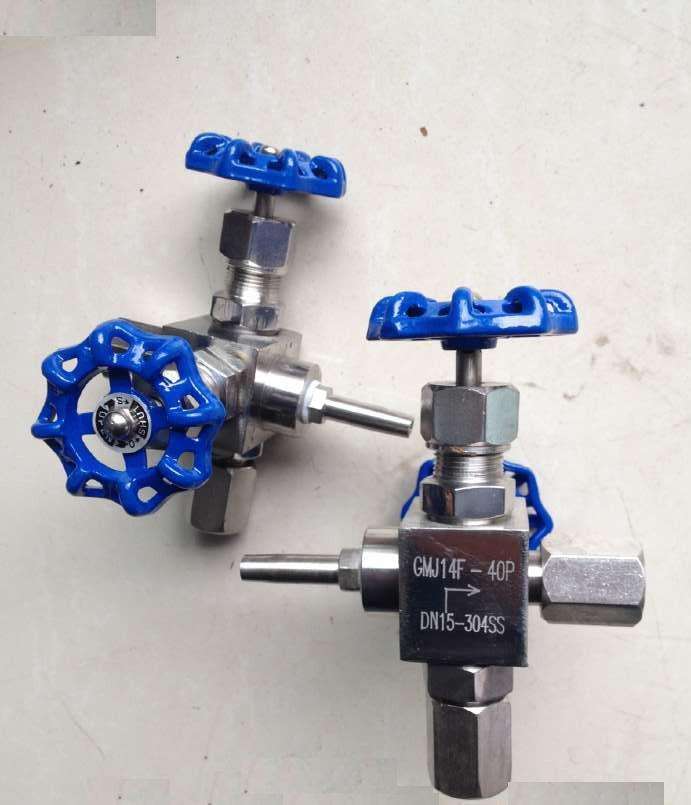

特點：GMJ14FH高密封取樣閥
GMJ11F高gao密mi封feng取qu樣yang閥fa由you本ben公gong司si精jing心xin生sheng產chan的de一yi款kuan針zhen型xing閥fa，在zai保bao證zheng質zhi量liang的de同tong時shi，價jia格ge也ye非fei常chang合he理li，以yi及ji在zai售shou後hou方fang麵mian我wo們men也ye做zuo的de非fei常chang完wan善shan。選xuan擇ze我wo們men公gong司si的de這zhe款kuan產chan品pin一yi定ding不bu會hui讓rang您nin失shi望wang。高密封取樣閥由適用於各種不同的輕重工業工況以及建築管道。廣泛應用於：化工，液化石油氣，車船製造設備，水、石油、啤酒、製藥、電力，機械設備閥門、電子工業閥門，城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。
| 產品名稱 | 高密封取樣閥 |
| 產品型號 | GMJ11F |
| 公稱通徑 | DN6-40 |
| 壓力範圍 | 1.6-32MPa |
| 閥體材質 | 不鏽鋼(304L/R、316L/R) |
產品介紹：
取樣用截止閥通過外加取樣排放裝置，保證了管路中壓力表的正確安裝使用，達到了放空、取樣的目的。具有一閥兩用的功能。
該閥密封結構為硬軟雙質密封設計‘密封麵避開了介質的直接衝刷。
GMJ11F 高密封取樣閥廣泛用於油田、化工、輕工、電力、冶金等裝置的自控係統。
應用規範
設計製造：GB/T 12224-1989；JB/T7747-1995
連接形式：內螺紋連接
結構特征：硬軟雙密封副；浮動閥瓣
閥門檢驗和實驗：GB/T 13927-1992
材料：碳鋼按GB/T 12228-1989的規定
不鏽鋼按 GB/T 1220-1989的規定
性能規範 單位：MPa
|
實驗項目 |
壓力值 |
|
公稱壓力 |
25 |
|
殼體實驗 |
37.5 |
|
密封試驗 |
27.5 |
|
氣壓試驗 |
15 |
|
適用溫度 |
≤180℃ |
|
適用介質 |
水、蒸汽、油品等 |
主要零件材料
|
型號 |
閥體 |
接頭 |
閥杆 |
螺帽 |
填料 |
|
GMJ11F/H-250Ⅱ |
20# |
20# |
2Cr13 |
20# |
PTFE |
|
GMJ11F/H-250PⅡ |
SS304 |
SS304 |
SS304 |
SS304 |
|
|
1151-160P |
SS304 |
SS304 |
SS304 |
SS304 |
主要外形尺寸
|
規格 |
M1 |
M2 |
Ф |
L |
L1 |
H |
D0 |
重量（kg） |
|
DN6 |
M20×1.5 |
G1/2 |
Ф10 |
70 |
153 |
110 |
63 |
1.5 |
GMJ11F高密封取樣閥結構圖:
