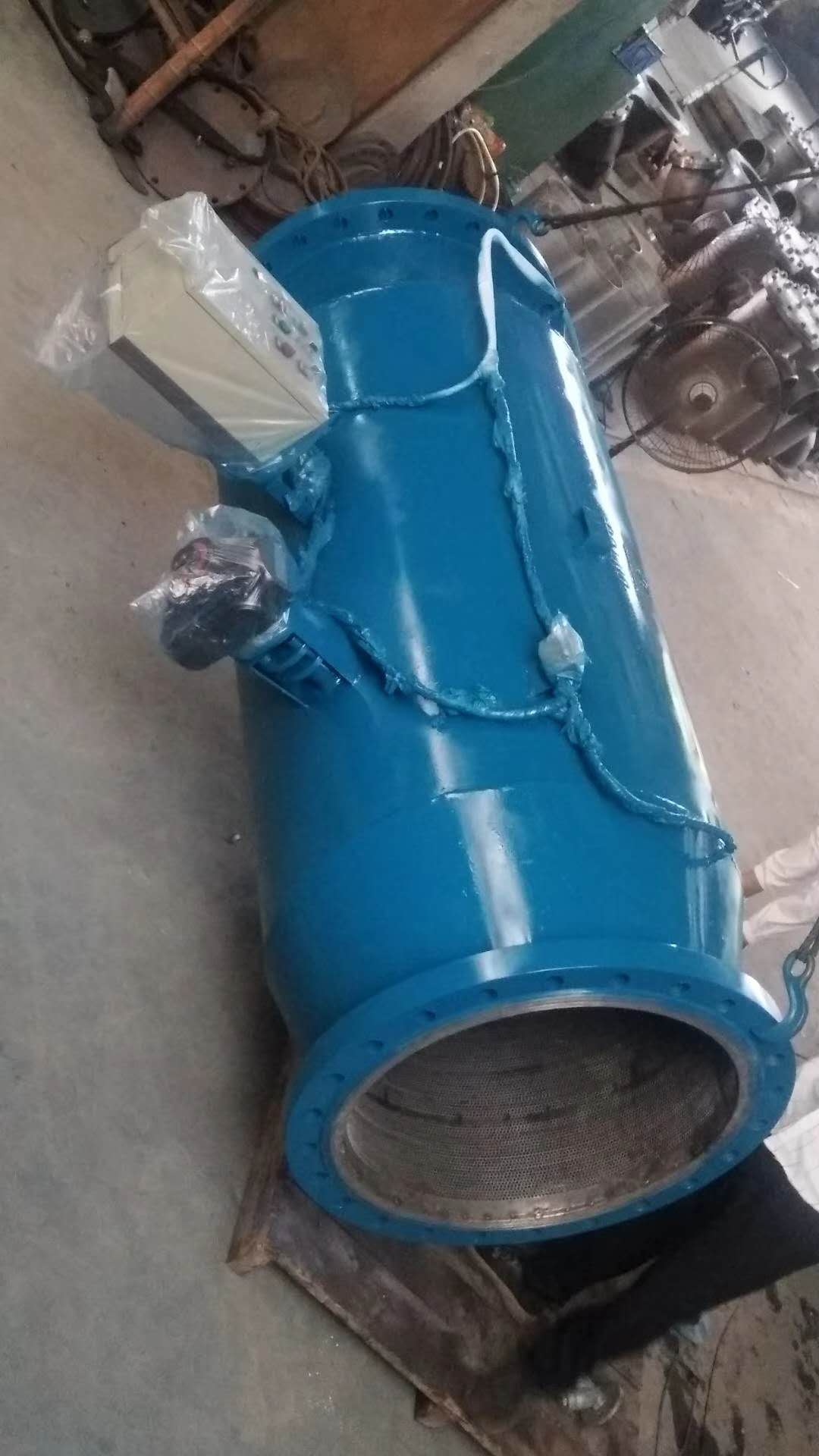

YPG全自動反衝洗排汙過濾器

YPG全(quan)自(zi)動(dong)反(fan)衝(chong)洗(xi)排(pai)汙(wu)過(guo)濾(lv)器(qi)由(you)本(ben)公(gong)司(si)精(jing)心(xin)生(sheng)產(chan)的(de)一(yi)款(kuan)過(guo)濾(lv)器(qi)
，在(zai)保(bao)證(zheng)質(zhi)量(liang)的(de)同(tong)時(shi)，價(jia)格(ge)也(ye)非(fei)常(chang)合(he)理(li)
，以(yi)及(ji)在(zai)售(shou)後(hou)方(fang)麵(mian)我(wo)們(men)也(ye)做(zuo)的(de)非(fei)常(chang)完(wan)善(shan)。自動反衝洗排汙過濾器適用於各種不同的輕重工業工況以及建築管道。過濾器廣泛應用於：化工

，液化石油氣，車船製造設備，水、石油
、啤酒、製藥、電力，機械設備閥門
、電子工業閥門，城建閥門、工業管道閥門、通用零部件
、工業設備、消防暖通、過濾設備、環保設備等領域。

產品名稱	全自動反衝洗排汙過濾器
產品型號	YPG-L/I型
公稱通徑	DN15-300
壓力範圍	1.6-2.5MPa
閥體材質	鑄鋼_不鏽鋼

產品介紹：

P型全自動反衝洗排汙過濾器是采用機械濾網對待處理水的顆粒SS進行分離，並依靠本身管網壓力，進行不停機自動排除汙物的設備
，法蘭式管道安裝。

【一】產品應用：P型過濾器適用於各種帶壓水係統，如工業各種潔循環
、濁循環係統；各種工藝水係統；各種供水係統等，用於去除水中的各種無機雜質，確保係統和設備的可靠安全運行
，特別是對需要24小時連續不停頓運行的係統尤為適宜。

【二】產品特點：

①、可連續在線不間斷運行，不必設旁通回路，反衝洗時係統繼續運行不停頓
；

②、過濾和反洗效果精良；

③、濾筒采用不鏽鋼製造
，有較強的抗腐蝕能力
，使用壽命長；

④、過濾精度：

A.采用不鏽鋼楔形條時，d=0.5-2.0mm

，常規1.2mm

B.采用不鏽鋼衝孔板時，d=2.5-4.0mm

【三】工作原理及設備選型：

（1） P型過濾器的工作原理：

①
、正常過濾：dangguolvqixuyaojinxingzhengchangguolvgongzuoshi，jiangshuiliudaoxiangfachuyukaiqizhuangtai
，shuiliuyourukoujinruguolvqi
，tongguolvwangshidaliangdezazhibeijieliuzailvwangneice，jiejingdeshuitongguolvwangyouchukoupaichuguolvqi


；

②、反洗排汙：當dang過guo濾lv器qi需xu要yao排pai汙wu清qing洗xi時shi，關guan閉bi水shui流liu導dao向xiang閥fa，打da開kai排pai汙wu閥fa
，水shui流liu由you入ru口kou進jin入ru後hou經jing過guo水shui流liu導dao向xiang閥fa前qian的de濾lv網wang過guo濾lv後hou，一yi部bu分fen由you過guo濾lv器qi的de出chu口kou流liu出chu，一yi部bu分fen由you濾lv網wang的de外wai側ce經jing過guo濾lv網wang進jin入ru導dao向xiang閥fa後hou的de濾lv網wang內nei側ce，衝chong洗xi濾lv網wang內nei的de雜za質zhi由you排pai汙wu口kou排pai除chu，對dui濾lv網wang進jin行xing了le徹che底di的de清qing洗xi，且qie整zheng個ge清qing洗xi過guo程cheng不bu需xu要yao係xi統tong停ting止zhi運yun行xing。

③、過濾器控製：手動：采用手動開啟機構，人工進行工況切換。自動：電動開啟機構分定時控製和壓差控製兩種方式，采用定時控製時，設有微電腦定時時控開關
，可按設定時間要求實現自動清洗排汙；采用壓差控製時，安裝有差壓控製器，當進出水口的壓差達到設定值（一般取為0.04MPa）時, 可實現自動清洗排汙

，不需要進行人工操作。此時排汙口安裝電動排汙閥，水流導向閥和電動排汙閥實現聯動。

④、P型過濾器結構：P型過濾器由優質的碳鋼筒體
、特殊結構的不鏽鋼楔形濾網
、水流導向閥及排汙裝置組成。所有閥門可采用手動，也可采用電動自動閥。
（2）設備選型：設備規格一般按係統管道的公稱尺寸確定，即設備的出入口公稱尺寸應和係統管道的公稱尺寸一致；規格參數表中的最大流量是按流速2.8m/s計算的，設計流量是按流速1.5m/s計算的，最大流量是指短時間內允許通過的流量。設計流量還和過濾係數有關，表中數據是按照過濾係數為3.5-4時shi選xuan取qu的de，如ru過guo濾lv係xi數shu減jian小xiao，設she計ji流liu量liang應ying降jiang低di，如ru過guo濾lv精jing度du增zeng加jia，設she計ji流liu量liang可ke增zeng加jia，但dan不bu超chao過guo最zui大da流liu量liang值zhi。當dang設she備bei的de設she計ji流liu量liang達da不bu到dao係xi統tong設she計ji的de要yao求qiu時shi

，應ying增zeng大da設she備bei的de規gui格ge，直zhi至zhi滿man足zu為wei止zhi。

【四】直通式自動衝洗排汙原理圖：

【五】直角式自動衝洗排汙原理圖：

【七】P型（直通式）自動排汙過濾器結構圖及主要連接尺寸：

型號	L	A	B	D	排汙口DN
YPG-I-40	245	185	63	90	15
YPG-I-50	255	190	70	100	15
YPG-I-65	270	195	83	120	20
YPG-I-80	320	232	96	140	25
YPG-I-100	350	260	128	180	32
YPG-I-125	438	326	162	200	40
YPG-I-150	525	390	189	230	50
YPG-I-200	700	520	220	280	65
YPG-I-250	875	650	255	330	80
YPG-I-300	1050	780	294	380	100
YPGI-350	1200	885	331	450	125
YPG-I-400	1400	1040	377	480	150
YPG-I-450	1550	1145	420	500	150
YPG-I-500	1700	1250	462	580	150
YPG-I-600	2000	1460	537	650	200
YPG-I-700	2280	1720	607	700	200
YPG-I-800	2500	1900	685	820	200
YPG-I-900	2800	2180	785	880	200
YPG-I-1000	3120	2470	860	920	250
YPG-I-1100	3450	2780	915	960	250
YPG-I-1200	3700	3000	965	1040	250
YPG-I-1500	4470	3650	1220	1400	250

【八】P型（直角式）自動排汙過濾器結構圖及主要連接尺寸：

型號	L	A	B	C	D	排汙口DN
YPG-L-40	320	170	80	226	90	15*
YPG-L-50	350	185	90	244	100	15*
YPG-L-65	380	200	100	270	120	20*
YPG-L-80	445	230	120	310	140	25*
YPG-L-100	536	265	160	365	180	32*
YPG-L-125	624	315	190	440	200	40
YPG-L-150	728	375	220	520	230	50
YPG-L-200	884	500	260	670	280	65
YPG-L-250	1120	625	310	830	330	80
YPG-L-300	1310	750	350	1000	380	100
YPG-L-350	1514	875	410	1180	450	125
YPG-L-400	1730	1000	470	1350	480	150
YPG-L-450	1896	1125	510	1500	500	150
YPG-L-500	2080	1250	550	1680	580	150
YPG-L-600	2490	1500	650	2000	650	200
YPG-L-700	2680	1600	680	2150	700	200
YPG-L-800	2880	1750	700	2300	820	200
YPG-L-900	3150	1850	800	2480	880	200
YPG-L-1000	3370	2000	900	2675	920	250
YPG-L-1100	3610	2100	1000	2900	960	250
YPG-L-1200	3850	2250	1100	3050	1040	250
YPG-L-1500	4700	2800	1200	3800	1400	250

【九】、全自動反衝洗排汙過濾器技術參數

    流量 15m3/h～7900m3/h

    過濾網規格 DN40～80 1.6mm

              DN100～600 2.0mm

              DN700～1000 3.0mm（也可按用戶要求）

    工作壓力 DN<600 1.6MPa DN>600 1.0Mpa

    介質 水及液體

    溫度範圍 ≤180℃

    電動執行器電源 AC380V，AC220V/50HZ


【十】、全自動反衝洗排汙過濾器性能特點與安裝

1
、全自動反衝洗排汙過濾器運行管理方便、過濾速度高
、衝洗簡單可靠
、反衝洗能力強。
2、定時或壓差控製方式，可全自動進行過濾器排汙清洗，並保證過濾器的高效使用。
3、控製箱設有過濾器工作狀態、清洗狀態、及故障狀態指示，及相應信號的輸出
，操作簡便。
4、衝洗、反衝洗時間可調整
，排汙量小於正常工作流量的10%。
5、安裝參照KL-ZPW自動反衝洗排汙過濾器。
6、控製箱安裝在控製室或過濾器附近。
7、按控製箱標示的接線端予標號和接線圖進行接線。注意接地線的正確接地，以確保安全。

過濾器結構形式及注意事項：
①過濾器的核心部位是過濾器芯件，過濾芯由過濾器框和不鏽鋼鋼絲網組成，不鏽鋼鋼絲網屬宜損件

，需特別保護；②當過濾器工作一段時間後

，過濾器芯內沉澱了一定的雜質，這時壓力降增大，流速會下降，需及時清除過濾器芯內的雜質

；
③清qing洗xi雜za質zhi時shi，特te別bie注zhu意yi過guo濾lv芯xin上shang的de不bu鏽xiu鋼gang鋼gang絲si網wang不bu能neng變bian形xing或huo損sun壞huai，否fou則ze，再zai裝zhuang上shang去qu的de過guo濾lv器qi
，過guo濾lv後hou介jie質zhi的de純chun度du達da不bu到dao設she計ji要yao求qiu，壓ya縮suo機ji、泵、儀表等設備會遭到破壞；
④如發現不鏽鋼鋼絲網變形或損壞，需馬上更換。
