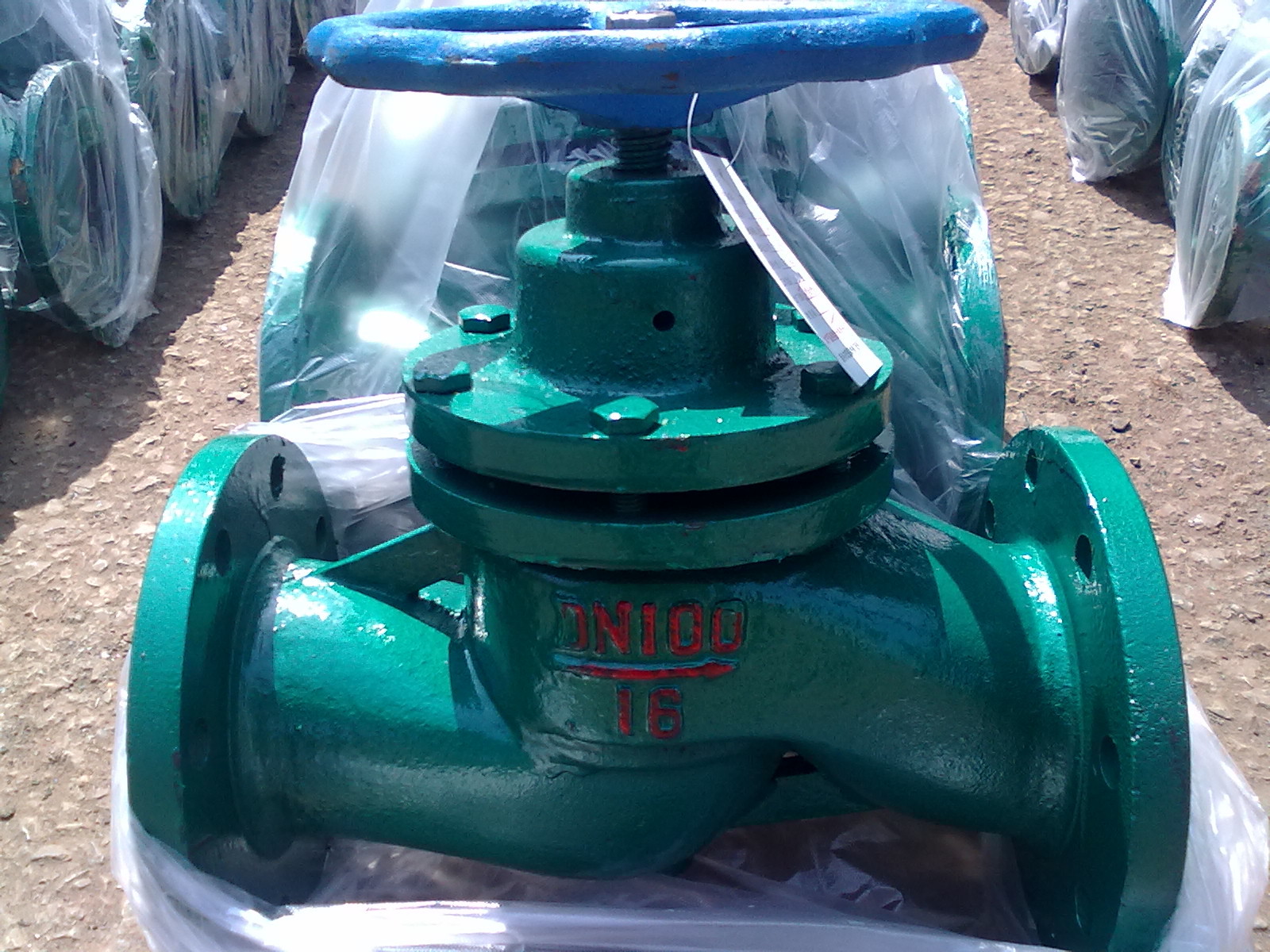

型號：U41H 更新時間：2020-06-03
特點：柱塞閥是由閥體、閥蓋、閥杆、柱塞、孔架、密環、手輪等零件組成（如圖）。當手輪旋轉時，通過閥杆帶動柱塞在孔架中間上下往複運動來完成閥門的開啟與關閉功能。
U41Hfalanshizhusaifayoubengongsijingxinshengchandeyikuanzhusaifa，zaibaozhengzhiliangdetongshi，jiageyefeichangheli，yijizaishouhoufangmianwomenyezuodefeichangwanshan。xuanzewomengongsidezhekuanchanpinyidingbuhuirangninshiwang。法蘭式柱塞閥由適用於各種不同的輕重工業工況以及建築管道。柱塞閥廣泛應用於：化工，液化石油氣，車船製造設備，水、石油、啤酒、製藥、電力，機械設備閥門、電子工業閥門，城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。
| 產品名稱 | 柱塞閥 |
| 產品型號 | U41H |
| 公稱通徑 | DN15-300 |
| 壓力範圍 | 1.6-4.0MPa |
| 閥體材質 | 鑄鐵、鑄鋼、不鏽鋼 |
產品介紹：
U41H法蘭式柱塞閥是由閥體、閥蓋、閥杆、柱塞、孔架、密環、手輪等零件組成（如圖）。當dang手shou輪lun旋xuan轉zhuan時shi，通tong過guo閥fa杆gan帶dai動dong柱zhu塞sai在zai孔kong架jia中zhong間jian上shang下xia往wang複fu運yun動dong來lai完wan成cheng閥fa門men的de開kai啟qi與yu關guan閉bi功gong能neng。由you於yu密mi封feng圈quan采cai用yong新xin型xing非fei金jin屬shu材cai料liao製zhi成cheng，具ju有you經jing受shou長chang期qi高gao溫wen、高(gao)壓(ya)而(er)不(bu)喪(sang)失(shi)彈(dan)性(xing)的(de)性(xing)能(neng)，而(er)且(qie)柱(zhu)塞(sai)與(yu)密(mi)封(feng)圈(quan)之(zhi)間(jian)的(de)接(jie)觸(chu)麵(mian)積(ji)大(da)，再(zai)者(zhe)，密(mi)封(feng)圈(quan)係(xi)混(hun)合(he)材(cai)料(liao)性(xing)能(neng)好(hao)，因(yin)此(ci)，密(mi)封(feng)可(ke)靠(kao)，經(jing)久(jiu)耐(nai)用(yong)。主(zhu)要(yao)適(shi)用(yong)於(yu)冶(ye)金(jin)、電業、化工、煉油、化肥、輕工、食品等行業中。
結構及特點
柱塞閥是由閥體、閥蓋、閥杆、柱塞、孔架、密環、手輪等零件組成。當手輪旋轉時，通過閥杆帶動柱塞在孔架中間上下往複運動來完成閥門的開啟與關閉功能。
zaifamenzhongzhusaiyumifenghuanjiancaiyongguoyingpeihe，tongguotiaojieyagaizhongfalanluoshuan，shimifenghuanyasuosuochanpinshengdecexiangliyufatizhongkongmianjizhusaiwaiyuanmifeng，congerbaozhenglefamendemifengxing，dujueleneixielou、同時閥門開啟矩小、能實現閥門的迅速開啟和關閉。
由於密封環采用回彈性強、耐磨性高的無毒新型密封材料，具有經受長期高溫、高壓而不喪失彈性，所以密封性能可靠，經久耐用。
安裝和維修
1.本公司生產的柱塞閥出廠前均按ZBJ16006進行試驗、驗收、使用時隻需將外表及孔腔清洗幹淨，不必拆洗和更換。
2.本柱塞閥可在任意位置安裝，介質流動方向見閥體一箭頭所示。
3.jingguoyiduanshijiandeshiyongmifenghuanruyoumosunjishenloubixuxianjiangfamenguanbihou，zaijiangzhongfalanluoshuanjunyundilvejiaxuanjinyizhibushenloujiketongshigenghuanshiyingfangzhizhusaihexinzhuangmifenghuanliehenhepengshang。
4.在短時間內，冷熱交替溫差較大的管道中，柱塞閥不能使用。
性能規範：
|
公稱壓力 |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
|
殼體試驗壓力（MPa） |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
|
高壓密封試驗壓力（MPa） |
1.76 |
2.75 |
4.4 |
7.04 |
11.0 |
|
低壓氣密封試驗壓力（MPa） |
0.5～0.7 |
||||
|
適用介質 |
水、蒸汽、油品（C） |
硝酸類（P）、醋酸類（R） |
|||
|
適用溫度（℃） |
≤425 |
≤200 |
|||
主要外形和連接尺寸：
|
型號 |
公稱通徑 |
主要外形尺寸和連接尺寸 |
||||||
|
L |
D |
D1 |
D2 |
b |
Z-d |
D0 |
||
|
U41H/Y/W-16C/P/R |
15 |
130 |
95 |
65 |
45 |
14 |
4-14 |
80 |
|
20 |
150 |
105 |
75 |
55 |
14 |
4-14 |
100 |
|
|
25 |
160 |
115 |
85 |
65 |
14 |
4-14 |
120 |
|
|
32 |
180 |
135 |
100 |
78 |
16 |
4-18 |
140 |
|
|
40 |
200 |
145 |
110 |
85 |
16 |
4-18 |
160 |
|
|
50 |
230 |
160 |
125 |
100 |
16 |
4-18 |
180 |
|
|
65 |
290 |
180 |
145 |
120 |
18 |
4-18 |
220 |
|
|
80 |
310 |
195 |
160 |
135 |
20 |
8-18 |
240 |
|
|
100 |
350 |
215 |
180 |
155 |
20 |
8-18 |
280 |
|
|
125 |
400 |
245 |
210 |
185 |
22 |
8-18 |
320 |
|
|
150 |
480 |
280 |
240 |
210 |
24 |
8-23 |
350 |
|
|
200 |
600 |
335 |
295 |
265 |
26 |
12-23 |
450 |
|
|
250 |
650 |
405 |
355 |
320 |
30 |
12-25 |
500 |
|
|
300 |
750 |
460 |
410 |
375 |
30 |
12-25 |
560 |
|
|
350 |
850 |
520 |
470 |
435 |
34 |
16-25 |
640 |
|
|
400 |
950 |
580 |
525 |
485 |
36 |
16-30 |
720 |
|
|
U41H/Y/W-25C/P/R |
15 |
130 |
95 |
65 |
45 |
16 |
4-14 |
80 |
|
20 |
150 |
105 |
75 |
55 |
16 |
4-14 |
100 |
|
|
25 |
160 |
115 |
85 |
65 |
16 |
4-14 |
120 |
|
|
32 |
180 |
135 |
100 |
78 |
18 |
4-18 |
140 |
|
|
40 |
200 |
145 |
110 |
85 |
18 |
4-18 |
160 |
|
|
50 |
230 |
160 |
125 |
100 |
20 |
4-18 |
180 |
|
|
65 |
290 |
180 |
145 |
120 |
22 |
8-18 |
220 |
|
|
80 |
310 |
195 |
160 |
135 |
22 |
8-18 |
240 |
|
|
100 |
350 |
230 |
190 |
160 |
24 |
8-23 |
280 |
|
|
125 |
400 |
270 |
220 |
188 |
28 |
8-25 |
320 |
|
|
150 |
480 |
300 |
250 |
218 |
30 |
8-25 |
350 |
|
|
200 |
600 |
360 |
310 |
278 |
34 |
12-25 |
450 |
|
|
250 |
650 |
425 |
370 |
332 |
36 |
12-30 |
500 |
|
|
300 |
750 |
485 |
430 |
390 |
40 |
16-30 |
560 |
|
|
350 |
850 |
550 |
490 |
448 |
44 |
16-34 |
640 |
|
|
400 |
950 |
610 |
550 |
505 |
48 |
16-34 |
720 |
|
|
U41H/Y/W-40C/P/R |
15 |
130 |
95 |
65 |
45 |
16 |
4-14 |
80 |
|
20 |
150 |
105 |
75 |
55 |
16 |
4-14 |
100 |
|
|
25 |
160 |
115 |
85 |
65 |
16 |
4-14 |
120 |
|
|
32 |
180 |
135 |
100 |
78 |
18 |
4-18 |
140 |
|
|
40 |
200 |
145 |
110 |
85 |
18 |
4-18 |
160 |
|
|
50 |
230 |
160 |
125 |
100 |
20 |
4-18 |
180 |
|
|
65 |
290 |
180 |
145 |
120 |
22 |
8-18 |
220 |
|
|
80 |
310 |
195 |
160 |
135 |
22 |
8-18 |
240 |
|
|
100 |
350 |
230 |
190 |
160 |
24 |
8-23 |
280 |
|
|
125 |
400 |
270 |
220 |
188 |
28 |
8-25 |
320 |
|
|
150 |
480 |
300 |
250 |
218 |
30 |
8-25 |
350 |
|
|
200 |
600 |
375 |
320 |
282 |
38 |
12-30 |
450 |
|
|
250 |
650 |
445 |
385 |
345 |
42 |
12-34 |
500 |
|
|
300 |
750 |
510 |
450 |
408 |
46 |
16-34 |
560 |
|
|
350 |
850 |
570 |
510 |
465 |
52 |
16-34 |
640 |
|
|
400 |
950 |
655 |
585 |
535 |
58 |
16-41 |
720 |
|
