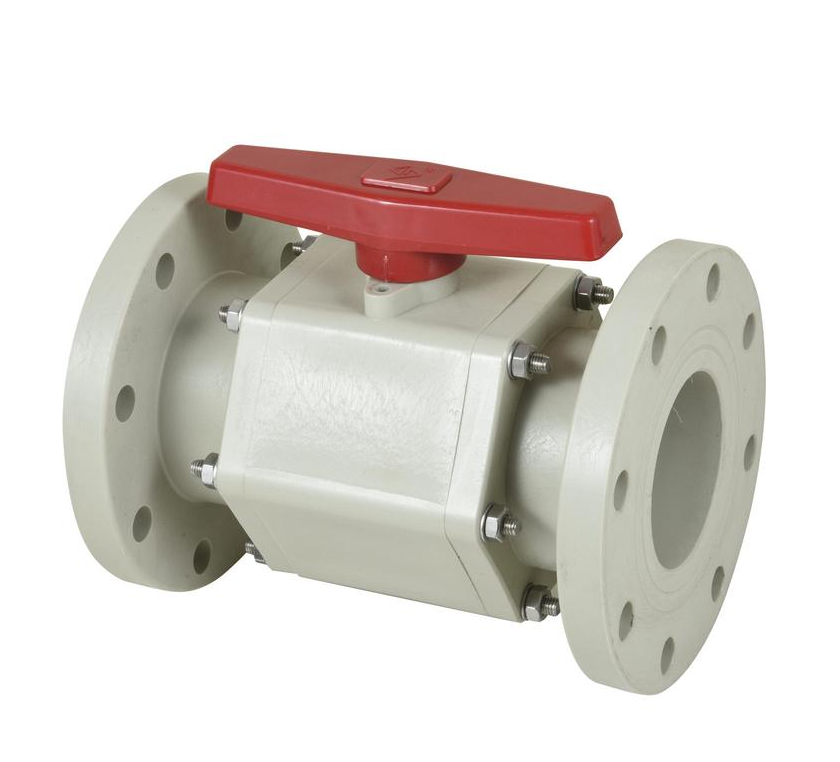

塑料固定球閥(RPP,UPVC,CPVC,PVDF,PPH)

型號：Q41F 更新時間：2020-09-22

特點：塑料固定球閥適用於長輸管線和一般工業管線,其強度,安全性,耐惡劣環境性等在設計時進行了特殊考慮,適用於各種腐蝕性和非腐蝕性介質,

質量穩定
價格合理
交貨快捷

詳細介紹

塑料固定球閥(RPP,UPVC,CPVC,PVDF,PPH)由本公司自主研發生產，在保證質量的同時，價格也是非常合理，以及在售後我們也做的非常完善。塑料固定球閥適用於各種不同的輕重工業工況以及建築管道。塑料球閥廣泛應用於：電氣、造紙、鍋爐、製藥、礦山、化工、機械設備管道、電子工業，城市建設等領域。

產品名稱	塑料固定球閥
產品型號	Q41F-10S
公稱通徑	DN15-300
壓力範圍	1.0MPa
閥體材質	（RPP.UPVC,CPVC,PVDF,PPH）

塑料固定球閥概述：

塑料固定球閥(RPP,UPVC,CPVC,PVDF,PPH)是新一代高性能球閥,是本公司經過1年對塑料固定球閥的市場需求調查,加上2年的塑料固定球閥設計研發出來的新型直通雙向塑料固定球閥,此款球閥適用於長輸管線和一般工業管線,其強度,安全性,耐惡劣環境性等在設計時進行了特殊考慮,適用於各種腐蝕性和非腐蝕性介質,它與浮動球閥相比,工作時閥前流體壓力在球體上產生的作用力全部傳遞給軸承不會使球體向閥座移動,因而閥座不會承受過大的壓力,所以固定球閥的轉矩小,閥座變形小,密封性能穩定,使用壽命長,適用於高壓,大口徑場合,先進的彈簧預閥座組件,具有自緊特性,實現上遊密封,每閥有兩個閥座,每個方向都能密封,因而安裝沒有流向限製,是雙向,此閥一般水平安裝。

塑料固定球閥結構特點：

由三塊式體結構,中法蘭用螺栓連接,密封采用增強聚四氟乙烯鑲入不鏽鋼圈內,鋼圈後部設有彈簧保證閥座緊貼球體保持密封,上下閥杆均設有PTFE軸承,減少磨擦,操作省力,小軸底部設有調整片,保證球與密封圈的接處位置,全通徑閥門流量孔徑與管線內徑一致以便管線清掃。

塑料固定球閥優點:

流體阻力小,其阻力係數與同長度的管段相等。

結構簡單,體積小、重量輕。

緊密可靠,目前球閥的密封麵材料廣泛使用塑料,密封性好,在真空係統中也已廣泛使用。

操作方便,開閉迅速,從全開到全關隻要旋轉90度,便於遠距離的控製。

塑料固定球閥維修方便,球閥結構簡單,密封圈一般都是活動的,拆卸更換都比較方便。

在全開或全閉時,球體和閥座的密封麵與介質隔離,介質通過時,不會引起閥門密封麵的侵蝕。

適用範圍廣,通徑從DN125到DN150,從高真空至高壓力都可應用。

球旋轉90度時,在進,出口處應全部呈現球麵,從而截斷流動。

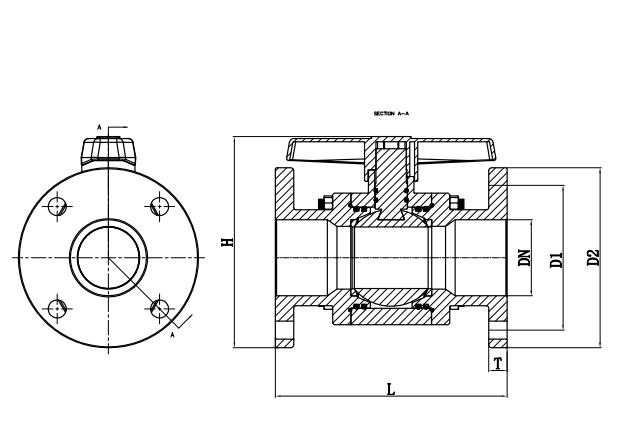

塑料固定球閥尺寸：

公稱通徑DN(m)	外形尺寸(m)
	D2	D1				L	T	n				∅
	D2	HG	JIS	DIN	ANSI	L	T	HG	JIS	DIN	ANSI	HG	JIS	DIN	ANSI
15(12")
20(34")
25(1")	115	85	90	85	79.5	172	16	4	4	4	4	14	19	14	16
32(114")	140	100			89	175	16	4	4	4	4	18		18	16
40(11/2")	150	110	105	110	98.5	182	18	4	4	4	4	18	19	18	16
50(2")	165	125	120	125	120.5	189	18	4	4	4	4	18	19	18	19
65(21/2")	185	145	140	145	139.5	218	20	4	4	4	4	18	19	18	19
80(3")	200	160	150	160	152.5	244	20	4	8	8	4	18	19	18	19
100(4)	220	180	175	180	190.5	296	23	8	8	8	8	18	19	18	19
125(5")	250	210	210	210	216	390	24	8	8	8	8	18	23	18	23
150(6")	280	240	240	240	241	390	24	8	8	8	8	23

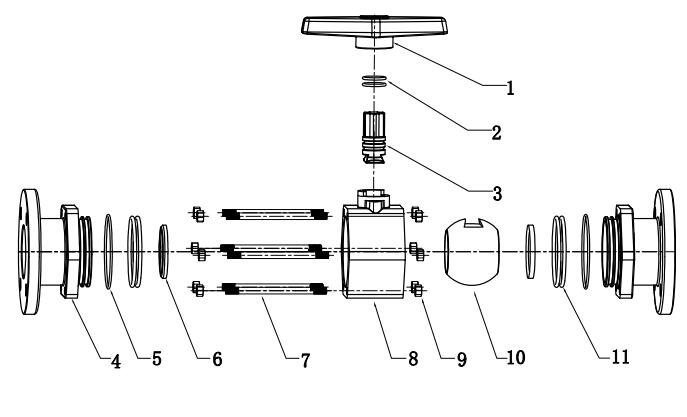

塑料固定球閥零件材質表：

序號	名稱	材質	數量
1	手柄.	ABS	1
2	0型圈	EPDM	2
3	閥杆	FRPP	1
4	法蘭	PRPP	2
5	0型圈	EPDN	2
6	密封	PTFE	2
7	螺柱	不鏽鋼	6
8	閥體	PRPP	1
9	螺母	不鏽鋼	12
10	球	PRPP	1
11	0型圈	EPDM	4

溫馨提示：“塑料固定球閥(RPP,UPVC,CPVC,PVDF,PPH)”所有文字、數據、圖片均隻適用於參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
