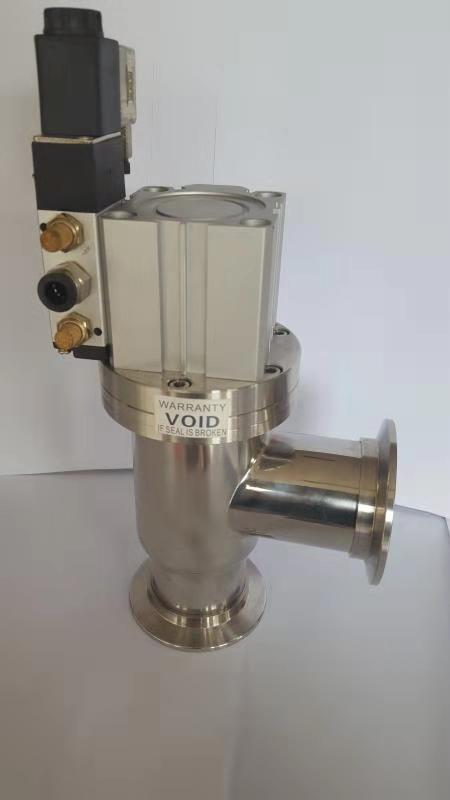

GDQ氣動高真空擋板閥

型號：GDQ 更新時間：2020-06-04

特點：GDQ型xing氣qi動dong高gao真zhen空kong擋dang板ban閥fa是shi通tong過guo電dian磁ci換huan向xiang閥fa改gai變bian氣qi路lu方fang向xiang，控kong製zhi執zhi行xing氣qi缸gang驅qu動dong閥fa門men作zuo啟qi閉bi運yun動dong。用yong於yu接jie通tong或huo切qie斷duan真zhen空kong管guan路lu中zhong的de氣qi流liu。適shi用yong介jie質zhi為wei純chun淨jing空kong氣qi和he非fei腐fu蝕shi性xing氣qi體ti。

質量穩定
價格合理
交貨快捷

詳細介紹

GDQqidonggaozhenkongdangbanfayoubengongsijingxinshengchandeyikuanzhenkongfa，zaibaozhengzhiliangdetongshi，jiageyefeichangheli，yijizaishouhoufangmianwomenyezuodefeichangwanshan。xuanzewomengongsidezhekuanchanpinyidingbuhuirangninshiwang。氣動高真空擋板閥由適用於各種不同的輕重工業工況以及建築管道。廣泛應用於：化工，液化石油氣，車船製造設備，水、石油、啤酒、製藥、電力，機械設備閥門、電子工業閥門，城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。

產品名稱	GDQ氣動高真空擋板閥
產品型號	GDQ
公稱通徑	DN50-300
壓力範圍	1.3×10-7Pa～6×105Pa
閥體材質	不鏽鋼（304L/R、316L/R）

GDQ氣動高真空擋板閥概述

GDQ型xing氣qi動dong高gao真zhen空kong擋dang板ban閥fa是shi通tong過guo電dian磁ci換huan向xiang閥fa改gai變bian氣qi路lu方fang向xiang，控kong製zhi執zhi行xing氣qi缸gang驅qu動dong閥fa門men作zuo啟qi閉bi運yun動dong。用yong於yu接jie通tong或huo切qie斷duan真zhen空kong管guan路lu中zhong的de氣qi流liu。適shi用yong介jie質zhi為wei純chun淨jing空kong氣qi和he非fei腐fu蝕shi性xing氣qi體ti。
帶反饋信號裝置。

GDQ氣動高真空擋板閥主要技術性能

適用範圍：	10⁵～1.3×10^-4Pa(軸封為橡膠) 　10⁵～1.3×10^-5Pa(軸封為波紋管)
閥門漏率：	≤1.3×10^-4Pa.L/S.(軸封為橡膠) 　≤1.3×10^-5Pa.L/S.(軸封為波紋管)
適用溫度：	-25～+80℃(丁腈橡膠) 　-30～+150℃(氟橡膠)
氣源壓力：	0.4～0.6MPa

GDQ氣動高真空擋板閥主要零件材料

閥體、閥蓋、閥杆：鋁合金、碳鋼或不鏽鋼
密封件：丁腈橡膠、氟橡膠、波紋管(軸封)。
GDQ氣動高真空擋板閥外形及連接尺寸(mm)

GDQ氣動高真空擋板閥快卸法蘭連接

Model 型號	DN	D1	D	A	H	B	W	法蘭標準
GDQ-J10(b)	10	12.2	30	30	120	52	40	GB4982
GDQ-J16(b)	16	17.2	30	40	140	58	40
GDQ-J25(b)	25	26.2	40	50	150	58	40
GDQ-J32(b)	32	34.2	55	58	158	58	40
GDQ-J40(b)	40	41.2	55	65	183	75	50
GDQ-J50(b)	50	52.2	75	70	190	75	50

GDQ氣動高真空擋板閥活套法蘭連接

Model 型號	DN	D	Do	D2	A	P	H	n-φc	DNy預抽口	法蘭標準
GDQ-J50	50	110	90	55	70	95	278	4-φ9		GB6070
GDQ-J63	63	130	110	68	88	108	360	4-φ9
GDQ-J80	80	145	125	85	98	133	379	8-φ9
GDQ-J100	100	165	145	105	108	159	394	8-φ9
GDQ-J(S)160	160	225	200	165	158	240	555	8-φ11	DN40 GB4982
GDQ-J(S)200	200	285	260	208	200	280	623	12-φ11	DN50 GB6070
GDQ-J(S)250	250	335	310	258	208	350	663	12-φ11	DN63 GB6070
GDQ-J(S)320	320	425	395	328	250	425	832	12-φ14	DN80 GB6070
GDQ-J(S)400	400	510	480	410	330	530	1120	16-φ14	DN100 GB6070
GDQ-J(S)500	500	610	580	510	360	630	1036	16-φ14	DN125 GB6070
GDQ-J(S)630	630	750	720	642	450	750	1415	20-φ14	DN160 GB6070
GDQ-J(S)800	800	920	880	815	530	920	1850	24-φ14	DN200 GB6070
GDQ-J(S)150	150	220	195	156	158	160	555	8-φ12	DN40 GB4982	JB919

溫馨提示：“GDQ氣動高真空擋板閥”所有文字、數據、圖片均隻適用於參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
