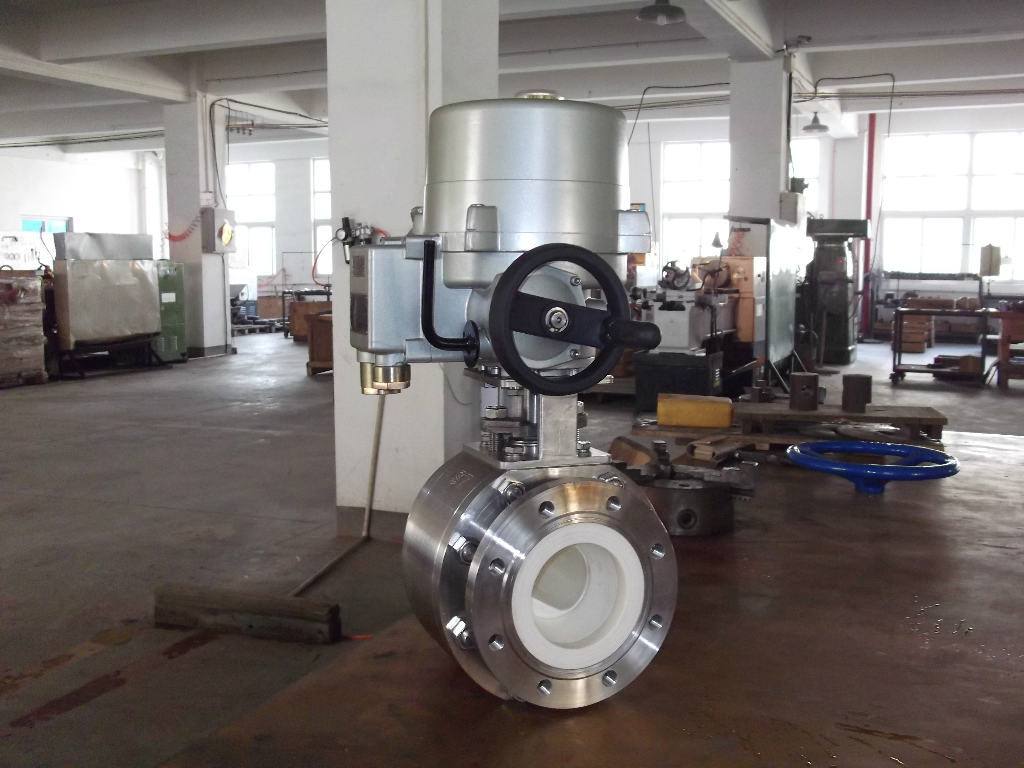

電動V型陶瓷調節球閥

型號：VQ941TC 更新時間：2020-04-01

特點：無

質量穩定
價格合理
交貨快捷

詳細介紹

VQ941TC電動Vxingtaocitiaojieqiufayoubengongsijingxinshengchandeyikuantaocifa，zaibaozhengzhiliangdetongshi，jiageyefeichangheli，yijizaishouhoufangmianwomenyezuodefeichangwanshan。xuanzewomengongsidezhekuanchanpinyidingbuhuirangninshiwang。電動V型陶瓷調節球閥由適用於各種不同的輕重工業工況以及建築管道。廣泛應用於：化工，液化石油氣，車船製造設備，水、石油、啤酒、製藥、電力，機械設備閥門、電子工業閥門，城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。

產品名稱	電動V型陶瓷調節球閥
產品型號	VQ941TC
公稱通徑	DN15-300
壓力範圍	1.6MPa-32.0MPa
閥體材質	鑄鋼、不鏽鋼

一、電動V型陶瓷調節球閥簡介：

電動V型陶瓷調節球閥是目前具有先進性的陶瓷調節球閥，采用全陶瓷結構形式，該V型陶瓷調節球閥適用於有強衝刷及耐磨合場合做調節裝置，排除原其他國外類似調節球閥諸多缺點。 V型陶瓷調節球閥，以球閥的旋轉與閥座之間的開度變化時介質流量控製與調節來滿足實際工況要求，閥門的流量特性等百分。

二、電動V型陶瓷調節球閥特點：

V型陶瓷硬密封調節球閥，結構與O型陶瓷球閥相同，僅閥球通孔為V型結構，作為調節閥，除具有O型陶瓷硬密封球閥的耐腐蝕，耐磨損，零泄漏等優異性能外，還具有以下特點：

1、與普通O型球閥相比，V型球閥具有等百分比流量調節（對數）特性，可以更精準，更靈活地對介質進行流量調節，可調範圍大，調節速度快，維護簡單，極大節約用戶成本。

2、在閥門小開度工作時，不會產生啟跳、振蕩，具有微調功能，可以滿足很小流量的調節，且工作狀態十分穩定。

3、V型陶瓷球閥在開啟和關閉的過程中，球體的V形流道與閥座間具有剪切作用，可以將介質中含有的纖維、固體顆粒等切碎並除去，且結構陶瓷具有很好的自潔性，可防止密封麵間積存雜物導致閥門卡死。

三、V型陶瓷球閥零件材料

零件材料表
閥體 Body	WCB、304、316+陶瓷 WCB.304,316+Ceramic
閥杆 Stem	2Cr13、316、蒙乃爾、哈氏C、B 2Cr13,316, Monel, hastelloyC,B
閥座 Seat	陶瓷Ceramic
球體 Ball	陶瓷Ceramic
流道 Flow channel	陶瓷Ceramic
填料 Packing	特種盤根Special packing

四、V型陶瓷球閥性能規範

性能規範表
名稱 Name	V 型陶瓷調節球閥 V type ceramic adjustment ball valve
公稱通徑Nominal diameter	15-250
公稱壓力Nominal pressure
試驗壓力Test pressure	強度 1.0, 1.6, 2.5, 4.0 intensity1.0, 1.6, 2.5, 4.0
泄漏等級 Revelation rank	Ⅵ
適用溫度 Applicable Temperature	≤80℃,≤100℃,≤150℃
適用介質 Applicable medium	水、石灰石、石膏漿液、硫酸、鹽酸等腐蝕性介質Corrosiveness and so on water, gypsum fluid, sulfuric acid, hydrochloric acid lies between stores
驅動方式 Drive type	手動、電動、氣動Manual, electrically operated, imposing manner
連接形式 Connection form	法蘭Flange

五、V型陶瓷球閥連接尺寸

連接尺寸表
型號Type	PN	尺寸(mm)Dimensions
型號Type	PN	DN	D	D1	D2	b	f	L	n-d
VQ41W	1.0MPa	15	95	65	45	14	2	130	4×14
		20	105	75	55	16	2	130	4×14
		25	115	85	65	16	2	140	4×14
		32	135	100	78	18	2	165	4×18
		40	145	110	85	18	3	165	4×18
		50	160	125	100	20	3	203	4×18
		65	180	145	120	20	3	222	4×18
		80	195	160	135	22	3	241	4×18
		100	215	180	155	22	3	305	8×18
		125	245	210	185	24	3	356	8×18
		150	280	240	210	24	3	394	8×23
		200	335	295	265	26	3	457	8×23
		250	390	350	320	28	3	533	12×23
		300	440	400	368	28	4	610	12×23
	1.6MPa	15	95	65	45	14	2	130	4×14
		20	105	75	55	14	3	130	4×14
		25	115	85	65	14	3	140	4×14
		32	135	100	78	16	3	165	4×18
		40	145	110	85	16	3	165	4×18
		50	160	125	100	16	3	203	4×18
		65	180	145	120	18	3	222	4×18
		80	195	150	135	20	3	241	8×18
		100	215	180	155	20	3	305	8×18
		125	245	210	185	22	3	356	8×18
		150	280	240	210	24	3	394	8×22
		200	335	295	265	26	3	457	12×22
		250	405	355	320	30	3	533	12×25
		300	460	410	375	30	4	610	4×14
	2.5MPa	15	95	65	45	16	2	130	4×14
		20	105	75	55	16	2	130	4×14
		25	115	85	65	16	2	140	4×18
		32	135	100	78	18	2	165	4×18
		40	145	110	85	18	3	165	4×18
		50	160	125	100	20	3	203	8×18
		65	180	145	120	22	3	222	8×18
		80	195	160	135	22	3	241	8×23
		100	230	190	160	24	3	305	8×25
		125	270	220	188	28	3	356	8×25
		150	300	250	218	30	3	394	8×25
		200	360	310	278	34	3	457	12×25
		250	425	370	332	36	3	533	12×30
		300	485	430	390	40	4	610	16×30

豐泉閥門訂貨須知：

一、①產品名稱 ②型號 ③口徑 ④壓力 ⑤閥體材質 ⑥連接方式 ⑦傳動方式 ⑧使用溫度 ⑨是否帶附件以便我們的為您正確選型。

二、若已經由設計單位選定我公司的型號，請按產品型號直接向我司銷售部訂購。

三、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們的閥門專家為您審核把關。

感謝您訪問我們的網站，如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。

溫馨提示：“電動V型陶瓷調節球閥”所有文字、數據、圖片均隻適用於參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
