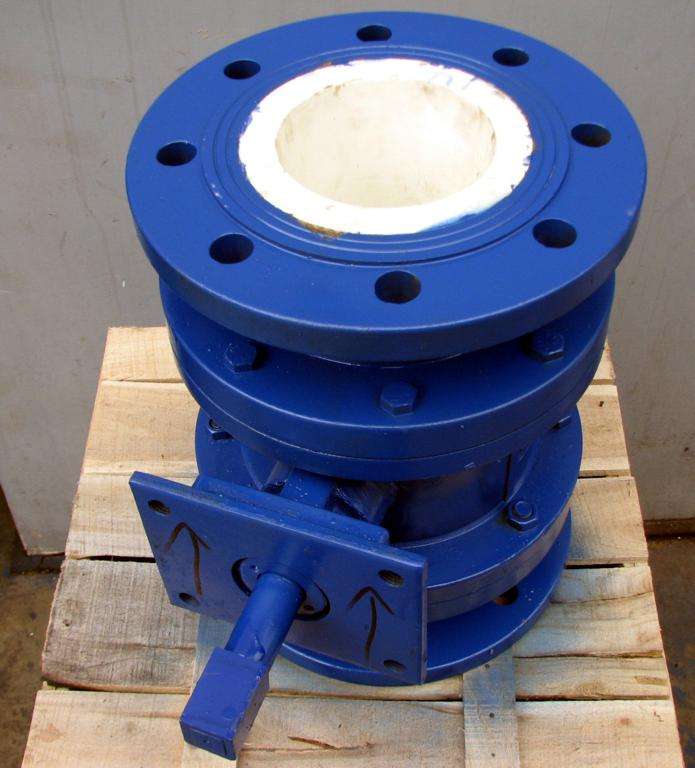

硬密封陶瓷球閥

Q641TCshihuijiangyeqiufayoubengongsijingxinshengchandeyikuantaocifa，zaibaozhengzhiliangdetongshi，jiageyefeichangheli，yijizaishouhoufangmianwomenyezuodefeichangwanshan。xuanzewomengongsidezhekuanchanpinyidingbuhuirangninshiwang。石灰漿液球閥由適用於各種不同的輕重工業工況以及建築管道。廣泛應用於：化工，液化石油氣，車船製造設備
，水
、石油、啤酒
、製藥、電力，機械設備閥門、電子工業閥門，城建閥門
、工業管道閥門、通用零部件、工業設備、消防暖通

、過濾設備、環保設備等領域。

產品名稱	Q641TC石灰漿液球閥
產品型號	Q641TC
公稱通徑	DN15-300
壓力範圍	1.6MPa-32.0MPa
閥體材質	鑄鋼、不鏽鋼



石灰漿液球閥簡介：

硬密封石灰漿液陶瓷球閥所有與介質接觸的部分均為結構陶瓷材料，其化學穩定性及硬度極高（洛氏硬度HRC90），僅次於金剛石。因此本閥具有極高的耐磨性
、耐腐性
、耐衝蝕性能，且隔熱性好

、熱膨脹小。 球體采用先進研磨設備及工藝製造
，球圓度精度高
，表麵質量好

，與閥座對研後，利用Zr02陶瓷的自滑潤性，可取得很好的密封性能。徹底改變了金屬硬密封球閥易泄漏、扭矩大、密封麵不耐腐蝕的特點。



陶瓷球閥結構優勢：

　　所有與介質接觸的部分均為結構陶瓷材料,其化學穩定性及硬度極高(洛氏硬度HRC90),僅次於金剛石。因此,本閥具有極高的耐磨損
、耐腐蝕、耐衝蝕性能，且隔熱性好、熱膨脹小。 　　

    球體采用先進研磨設備及工藝製造,球圓度精度高,表麵質量好,與閥座對研後,利用Zr02陶瓷的自滑潤性,可取得很好的密封性能。 　　

    徹底改變了金屬硬密封球閥易泄露、扭矩大
、密封麵不耐腐蝕的缺點。 　　

    陶瓷良好的耐磨性,讓本閥經久耐用,可靠性極高.使用壽命長,是鈦合金閥和蒙乃爾閥的2-4倍。用於高硬度的顆.粒介質，或有軟顆.粒但又有腐蝕的介質中，本閥門具有無可比擬的絕對優勢
，也是目前唯一合適此類介質的閥門。



石灰漿液陶瓷球閥特點：

    1、 所有與介質接觸部份均為結構陶瓷
，其化學穩定性加上極高硬度(硬度HRA88以上，僅次於金剛石)，因此，陶瓷具有極高的耐磨損、耐高溫、耐腐蝕、耐衝蝕
、隔熱性能良好。

    2、閥殼壁厚達到乃至超過國標GB
、JB，美標ANSI等標準要求。

    3
、先進技術，內襯硬密封陶瓷由六件科學合理設計組成，閥球與閥座麵接觸加工，使得球與座內R與外R完全吻合，密封達到零泄漏。球圓精度高、扭矩輕、阻力小、流道順暢。

    4、在含硬度高的顆.粒介質和具有腐蝕而高溫的介質中，該閥門具絕對選用優勢。

    ※適用介質：煙氣脫硫、電廠除塵
、排灰、排渣、給水處理、鍋爐蒸氣、石灰漿液、含顆.粒海水輸送。陶瓷閥徹底解決了各特殊工況係統易磨損、強腐蝕需頻繁更換的難題
，既節省了成本，又減少了係統停機所造成的經濟損失

    連接形式：法蘭 公稱通徑：DN15-DN200 mm 適用介質：矽粉、鎂粉、、石灰石漿液 壓力範圍：1.6-4.0Mpa Mpa 適用溫度：-20~450 ℃ 主體材料：陶瓷



    將(jiang)陶(tao)瓷(ci)材(cai)料(liao)應(ying)用(yong)於(yu)工(gong)業(ye)閥(fa)門(men)是(shi)一(yi)項(xiang)大(da)膽(dan)和(he)有(you)益(yi)的(de)創(chuang)新(xin)。陶(tao)瓷(ci)材(cai)料(liao)變(bian)形(xing)量(liang)很(hen)小(xiao)
，比(bi)金(jin)屬(shu)具(ju)有(you)高(gao)得(de)多(duo)的(de)結(jie)合(he)強(qiang)度(du)，一(yi)般(ban)情(qing)況(kuang)下(xia)組(zu)成(cheng)陶(tao)瓷(ci)材(cai)料(liao)的(de)晶(jing)體(ti)離(li)子(zi)半(ban)徑(jing)小(xiao)，而(er)且(qie)離(li)子(zi)電(dian)價(jia)高(gao)
，配(pei)位(wei)數(shu)大(da)，這(zhe)些(xie)性(xing)質(zhi)決(jue)定(ding)了(le)陶(tao)瓷(ci)材(cai)料(liao)的(de)抗(kang)拉(la)強(qiang)度(du)、抗壓強度
、彈性模量
、硬度等都非常高。然而陶瓷本身的“脆”及難加工限製了它的應用範圍
，近十幾年來，由於馬氏體相變增韌技術、複合材科技術及納米陶瓷概念的發展及進步，已使陶瓷的“脆性”得到了大大改進，其韌性和強度得到了極大的提高
，應用範圍不斷擴展。 　　

    陶瓷材料在石油、化工
、機械等領域的應用非常活躍，利用陶瓷的耐磨性、耐腐性製作耐磨耐腐零件部代替金屬材料
，是近幾年來高技術材料市場的重要發展方向之一。



陶瓷球閥應用範圍：

　　耐磨陶瓷球閥主要應用於電力
、石油、化工、冶金、采礦、汙水處理等工業領域
，尤其是麵對高磨損
、強腐蝕、高溫

、高壓等惡劣工況，陶瓷閥更顯示出它卓越的性能。陶瓷閥門能滿足高磨損、qiangfushideshiyonghuanjing，youqituchudetedianshichaochangdeshiyongshouming，taocifamendexingnengjiagebiyuanyuanyouyuqitatongleijinshufamen。suizhekexuejishudebuduanfazhanhejinbu，taocicailiaocongpeifang、成型、加jia工gong及ji裝zhuang配pei工gong藝yi等deng各ge方fang麵mian的de技ji術shu更geng加jia趨qu於yu成cheng熟shu和he完wan備bei
，陶tao瓷ci閥fa門men以yi其qi優you異yi的de性xing能neng越yue來lai得de到dao閥fa門men行xing業ye人ren士shi的de認ren同tong。利li用yong製zhi造zao陶tao瓷ci閥fa門men的de成cheng功gong經jing驗yan還hai可ke以yi推tui廣guang應ying用yong於yu更geng廣guang泛fan的de工gong程cheng領ling域yu。



硬密封陶瓷球閥尺寸規格：



公稱直徑DN		dn	L	W	H	JB/T79.1-94 PN10法蘭尺寸Flange　Dia.						JIS 10K法蘭尺寸Flange Dia.
inch	mm					D1	D2	D3	N-M	T	f	D1	D2	D3	N-M	T	f
1/2″	15	15	108	160	85	45	65	95	4-M12	14	2	52	70	90	4M-12	12	1
3/4″	20	20	117	160	94	55	75	105	4-M12	14	2	58	75	100	4-M12	14	1
1″	25	25	127	230	100	65	85	115	4-M12	14	2	70	70	125	4-M12	14	1
11/4″	32	32	140	230	114	78	100	135	4-M16	16	2	80	90	135	4-M16	16	2
11/2″	40	40	165	320	121	85	110	145	4-M16	16	2	85	100	140	4-M16	16	2
2″	50	50	178	320	140	100	125	160	4-M16	16	3	100	105	155	4-M16	16	2
21/2″	65	50	190	320	158	120	145	180	4-M16	18	3	120	120	175	4-M16	18	2
3″	80	65	203	400	176	135	160	195	8-M16	20	3	130	140	185	8-M16	18	2
4″	100	80	229	＿	202	155	180	215	8-M16	20	3	155	150	210	8-M16	18	2
5″	125	100	254	＿	252	185	210	245	8-M16	22	3	185	175	250	8-M16	20	2
6	150	125	267	＿	276	210	240	280	8-M20	24	3	215	240	280	8-M20	22	2
8	200	150	292	＿	293	265	295	335	12-M20	26	3	265	290	330	12-M20	22	2
