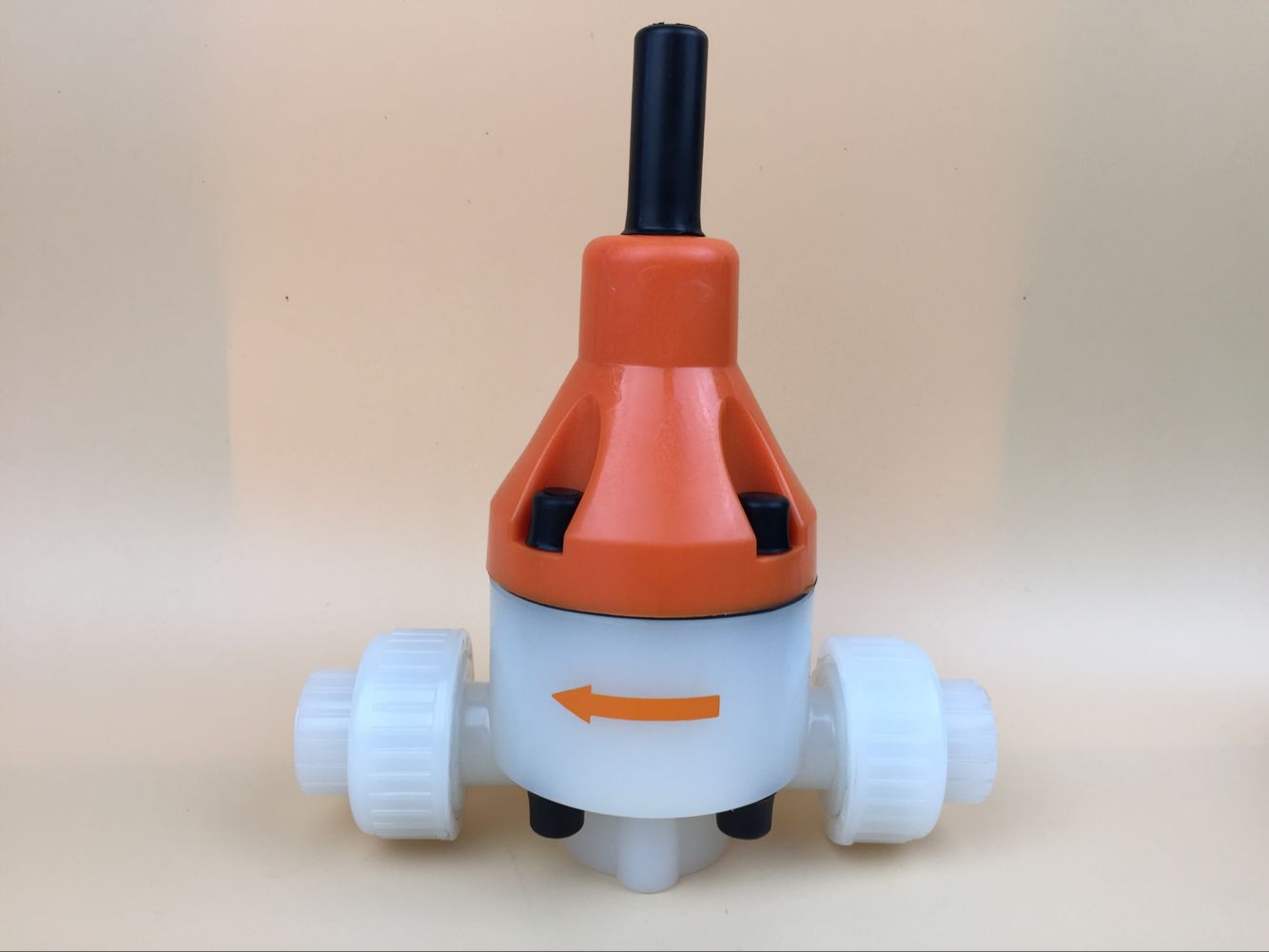

型號：AY61F/BY61F 更新時間：2020-06-15
特點：PVDF安全閥/背壓閥和脈衝阻尼器配合使用減少水錘對係統的損壞，保持泵的出水口到安全背壓閥有一定的恒壓，保持係統流速均恒。
PVDF安全閥/背壓閥由本公司自主研發生產，在保證質量的同時，價格也是非常合理，以及在售後我們也做的非常完善。PVDF安全閥/背壓閥適用於各種不同的輕重工業工況以及建築管道。安全閥/背壓閥廣泛應用於：電氣、造紙、鍋爐、製藥、礦山、化工、機械設備管道、電子工業，城市建設等領域。
| 產品名稱 | PVDF安全閥/背壓閥 |
| 產品型號 | AY61F/BY61F |
| 公稱通徑 | DN15-65 |
| 壓力範圍 | 1.0MPa |
| 閥體材質 | （RPP.UPVC,CPVC,PVDF,PPH） |
一、PVDF安全閥/背壓閥介紹：
背bei壓ya閥fa安an裝zhuang於yu計ji量liang泵beng的de正zheng壓ya排pai放fang管guan路lu上shang，防fang止zhi虹hong吸xi現xian象xiang的de發fa生sheng，消xiao除chu由you於yu投tou加jia點dian壓ya力li波bo動dong造zao成cheng的de投tou加jia量liang變bian化hua，在zai現xian場chang取qu下xia調tiao整zheng螺luo絲si上shang的de保bao護hu帽mao，旋xuan轉zhuan調tiao整zheng螺luo絲si，借jie助zhu管guan路lu中zhong的de壓ya力li表biao可ke調tiao至zhi所suo需xu壓ya力li，可ke通tong過guo調tiao節jie螺luo絲si在zai0-0.6Mpa範圍內設置背壓。和脈衝阻尼器配合使用減少水錘對係統的損壞，保持泵的出水口到背壓閥有一定的恒壓，保持係統流速均恒。
背壓閥設定背壓範圍：0.03-0.6Mpa.
安全閥有隔膜、閥芯由內部彈簧壓緊頂住閥座，當係統管路內壓力超過預設定的壓力時，隔膜、閥芯被頂起，介質泄出至回流管及容器，在現場可通過調節螺絲借助管路中的壓力表在0-1.0Mpa範圍內設置壓力，泄放壓力一般設置高於係統壓力0.1-0.2Mpa,安an全quan閥fa調tiao壓ya不bu允yun許xu超chao過guo計ji量liang泵beng的de最zui壓ya力li，安an裝zhuang一yi般ban盡jin量liang靠kao近jin泵beng的de出chu口kou處chu，泵beng與yu安an全quan閥fa之zhi間jian不bu應ying有you任ren何he閥fa門men。保bao護hu泵beng的de安an全quan和he係xi統tong的de正zheng常chang運yun行xing。
安全閥設置範圍：0.03-1.0Mpa

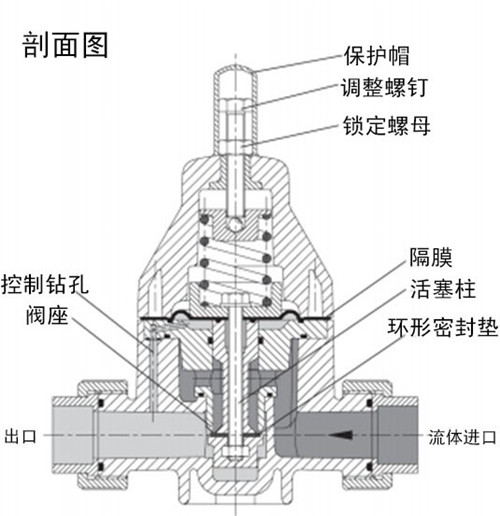

二、PVDF安全閥/背壓閥內部結構圖以及分解圖

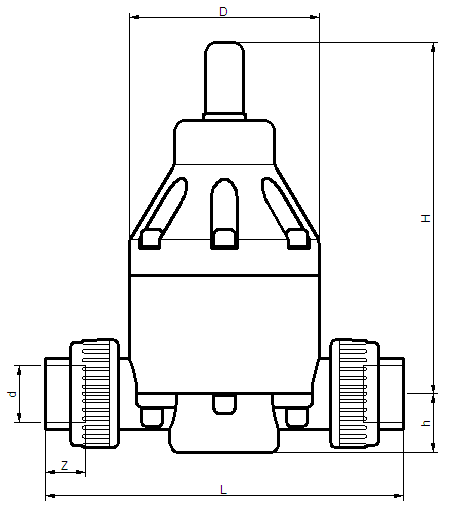

三、PVDF安全閥/背壓閥尺寸表：
.jpg)
.png)
|
規格
|
L
|
H
|
D
|
d
|
z
|
h
|
|
DN15
|
175
|
181
|
82
|
20
|
22
|
27
|
|
DN20
|
174
|
181
|
82
|
25
|
19
|
29
|
|
DN25
|
202
|
198
|
107
|
32
|
21
|
33
|
|
DN32
|
251
|
198
|
107
|
40
|
31
|
35
|
|
DN40
|
285
|
260
|
155
|
50
|
31
|
60
|
|
DN50
|
355
|
260
|
155
|
63
|
39
|
60
|
|
DN65
|
376
|
260
|
155
|
75
|
41
|
65
|

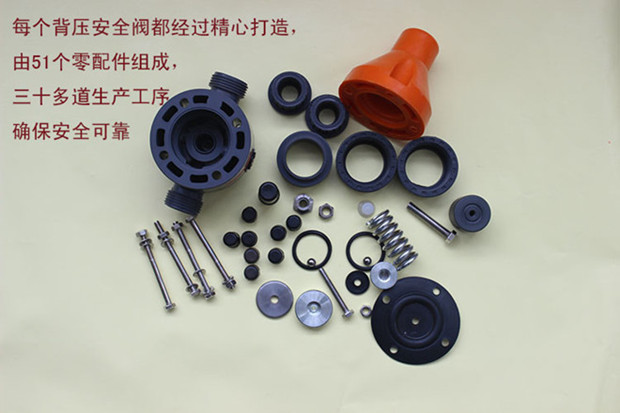

四、PVDF安全閥/背壓閥配件展示圖：
