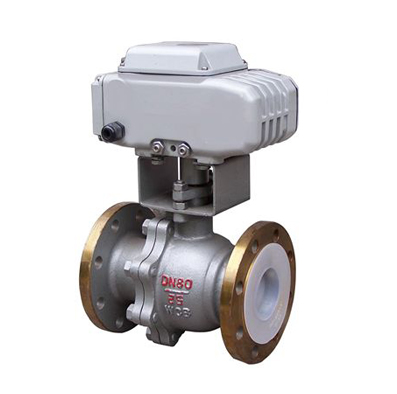

型號：Q941F46-16C/P 更新時間：2017-10-15
特點：電動襯氟球閥特點：耐腐蝕：閥體內腔及理體均包襯2.5-3mm厚的F46，能耐酸、堿，耐強腐蝕。
襯氟電動球閥主要零件材料：
型式：直通兩分式鑄造球閥
公稱通徑：DN15～200mm
公稱壓力：PN1.0、1.6MPa (ANSI 150Lb)
連接形式：法蘭連接JB/T79-94(ANSI16.5)
材料：ZG230-450襯F46、ZG1Cr18Ni9Ti襯F46
上閥蓋：與閥體一起鑄造
填料：聚四氟乙烯
介質溫度：-20～+150℃
閥芯形式：球型閥芯
流量特性：快開特性
閥座：聚四氟乙烯
材料：ZG230-450襯F46、ZG1Cr18Ni9TI襯F46
閥芯轉角：90°
電動襯氟球閥特點：
1、耐腐蝕：閥體內腔及理體均包襯2.5-3mm厚的F46，能耐酸、堿，耐強腐蝕。
2、采用軟密封閥座，密封性能好。
3、體積小，重量輕，結構簡單，安裝維修方便。
4、流阻小，流通能力
襯氟電動球閥選型：
|
項目類型 |
RSW-05 |
RSW -10 |
RSW -20 |
RSW -40 |
RSW -60 |
RSW -100 |
RSW -200 |
|
輸出力矩 |
50N.M |
100 N.M |
200 N.M |
400 N.M |
600 N.M |
1000 N.M |
2000 N.M |
|
動作範圍 |
0～90° |
||||||
|
額定電流 |
0.15A |
0.3A |
0.45A |
0.7A |
0.7A |
0.85A |
0.85A |
|
絕緣電阻 |
100M/DC500V |
||||||
|
電源 |
AC110/220/380V DC24V |
||||||
|
電機功率 |
8W/E |
23 W/E |
45 W/E |
90 W/E |
90 W/E |
120 W/E |
120 W/E |
|
選配閥門 |
15-25 |
15-65 |
80-100 |
100-125 |
125-150 |
150-200 |
200-250 |
|
執行器重量 |
2.6Kg |
4.2 Kg |
7.9 Kg |
8.7 Kg |
9 Kg |
14.7 Kg |
15 Kg |
所配閥門壓力為1.6MPa
襯氟電動球閥外形尺寸：
|
公稱通徑DN |
L |
L1 |
H |
D |
D1 |
額定功率 |
額定電流 |
|
15 |
130 |
155 |
256 |
95 |
65 |
15W |
0.2A |
|
20 |
140 |
155 |
260 |
105 |
75 |
15W |
0.2A |
|
25 |
150 |
155 |
266 |
115 |
86 |
15W |
0.2A |
|
32 |
165 |
155 |
270 |
136 |
100 |
25W |
0.2A |
|
40 |
180 |
208 |
312 |
146 |
110 |
25W |
0.5A |
|
50 |
200 |
208 |
325 |
160 |
125 |
25W |
0.5A |
|
65 |
220 |
208 |
336 |
180 |
145 |
50W |
0.5A |
|
80 |
250 |
256 |
365 |
195 |
160 |
50W |
0.8A |
|
100 |
280 |
256 |
400 |
215 |
180 |
90W |
1.0A |
|
125 |
320 |
256 |
420 |
245 |
210 |
90W |
1.0A |
|
150 |
360 |
288 |
440 |
280 |
240 |
120W |
1.2A |
|
200 |
400 |
288 |
470 |
335 |
295 |
150W |
1.2A |
