型號： 更新時間：2020-06-17
特點：無

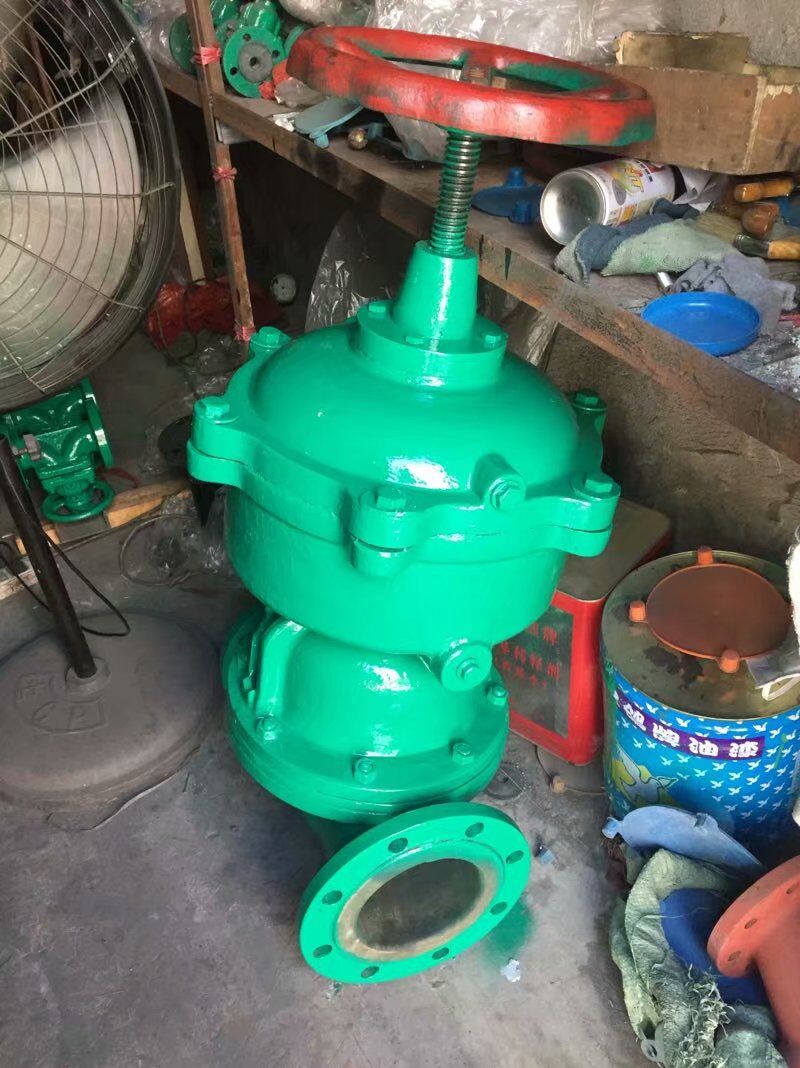

G6k41J常開式氣動襯膠隔膜閥由本公司精心生產的一款隔膜閥，在保證質量的同時，價格也非常合理，以及在售後方麵我們也做的非常完善。常開式氣動襯膠隔膜閥適用於各種不同的輕重工業工況以及建築管道。隔膜閥廣泛應用於：化工，液化石油氣，車船製造設備，水、石油、啤酒、製藥、電力，機械設備閥門、電子工業閥門，城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。
| 產品名稱 | 常開式氣動襯膠隔膜閥 |
| 產品型號 | G6k41J |
| 公稱通徑 | DN20-200mm |
| 壓力範圍 | 1.6MPa |
| 閥體材質 | 鑄鐵、鑄鋼、不鏽鋼 |
產品介紹：
G6k41J氣動襯膠隔膜閥(常開式)用途和主要性能規範：本係列隔膜閥可根據不同的視裹材質，適用於不同溫度下的不同流體介質管路上，作為控製介質流動的啟閉機構。
結構特點和作用原理：
1.本閥門與其它閥門最大的區別在於：采用無填料函的構造；橡膠隔膜可使流道內的腐蝕性介質與所有驅動部件處於完全隔離的狀態，從而杜絕了通常閥門的“跑、冒、滴、漏”等弊端。
2.由於隔膜閥的流道平滑，流阻小，故而可獲得較大的流量。
3.視膠隔膜閥的閥體內腔表麵視複有廳供選擇的多種橡膠。因此具有優越的耐腐蝕的特點。
4.由於密封件為富有彈性的橡膠隔膜。因此還具有較好的密封性和最小的關閉力。
5.本閥由閥體、閥蓋、閥瓣、閥杆、隔膜和其它驅動零件等組成。
6.閥(fa)門(men)的(de)啟(qi)閉(bi)是(shi)依(yi)靠(kao)旋(xuan)轉(zhuan)手(shou)輪(lun)而(er)達(da)到(dao)的(de)。本(ben)閥(fa)在(zai)閥(fa)蓋(gai)上(shang)端(duan)標(biao)有(you)可(ke)窺(kui)見(jian)閥(fa)門(men)處(chu)啟(qi)或(huo)閉(bi)位(wei)置(zhi)的(de)顯(xian)示(shi)色(se)別(bie)，以(yi)指(zhi)示(shi)閥(fa)門(men)的(de)啟(qi)閉(bi)行(xing)程(cheng)。當(dang)順(shun)時(shi)針(zhen)放(fang)置(zhi)手(shou)輪(lun)時(shi)，手(shou)輪(lun)即(ji)下(xia)移(yi)，閥(fa)瓣(ban)隨(sui)之(zhi)帶(dai)動(dong)隔(ge)膜(mo)下(xia)降(jiang)使(shi)通(tong)路(lu)截(jie)斷(duan)；反之則閥門即啟，色別隨之顯露。
7.本閥采用標準：按照GB12239的規定，並符合BS5156的要求。
各種視裹材質的推薦使用範圍：
|
視裹材質（代號） |
適用溫度 |
適用介質 |
|
硬橡膠（NR） |
-10 ℃～85 ℃ |
除強氧化劑（如銷酸、鉻酸、濃硫酸及過氧化氫等有有機溶劑）外的氫氯酸、氟矽酸、蟻酸和酚酸、鹽酸、30%硫酸、50%氫氟酸、80%磷酸、堿、鹽類、鍍金屬溶液、氫氧化鈉、氫氧化鉀、中性鹽水溶液、10%次氯酸鈉、濕氯氣、氨水、大部分醇類，有機酸及醛類等。 |
|
軟橡膠（BR） |
-10 ℃～85 ℃ ] |
具有良好的耐磨性能。主要用於50%以下的硫酸，氫氧化鈉、氫氧化鉀、中性鹽浴溶液及氨液，水泥、粘土、煤渣灰、顆粒狀化肥及磨損性較強的固態流體，各種濃度稠粘液等。 |
|
丁基膠（IIR） |
-10 ℃～120 ℃ |
抗腐蝕、耐磨耗。能耐極大多數的有機酸、堿和氫氧化合物、無機鹽及無機酸元素氣體、醇類、醛類、醚類、酮類、酯類等。 |
|
氯丁膠 |
（CR）-10 ℃～120 ℃ |
動物油、植物油和無機潤滑油及pH值變化範圍很大的腐蝕性泥漿，抗磨性好。 |
|
鑄鐵不視裹 |
-40 ℃～100 ℃ |
非腐蝕性介質 |
隔膜材質的推薦使用範圍：
|
隔膜材質（代號） |
適宜溫度 |
適用介質 |
|
丁基膠（B級） |
-40 ℃～100 ℃ |
良好的耐酸堿性。85%硫酸、鹽酸、氫氟酸、磷酸、荷性堿和多種酯類。 |
|
天然膠（Q級） |
-50 ℃～100 ℃ |
用於淨化水、無機鹽、稀釋無機酸。 |
主要性能參數：
|
型號 |
公稱通徑DN（mm） |
工作壓力WP（Mpa） |
試驗壓力（Mpa） |
試驗溫度（℃） |
|
|
密封 |
強度 |
||||
|
G6k41J-16 |
20-50 |
1.6 |
1.76 |
2.4 |
常溫 |
|
G6k41J-10 |
65-200 |
1.0 |
1.1 |
1.5 |
|
主要零件的材料：
|
序號 |
名稱 |
材料 |
|
1 |
體閥 |
鑄鐵 |
|
2 |
襯囊層 |
橡膠 |
|
3 |
隔膜 |
橡膠 |
|
4 |
閥瓣 |
鑄鐵 |
|
5 |
閥蓋 |
鑄鐵 |
|
6 |
閥杆 |
碳鋼 |
|
7 |
手輪 |
鑄鐵 |
主要連接尺寸：
|
公稱通徑DN |
公稱壓力MPa |
工作壓力MPa |
主要外形尺寸(mm) |
適用範圍 |
重量（kg） |
|||||||||
|
L |
D1 |
D |
D0 |
? |
Z |
H |
溫度 |
介質 |
||||||
|
J型 |
W型 |
J型 |
W型 |
|
||||||||||
|
20 |
1.6 |
1.6 |
121 |
117 |
75 |
105 |
70 |
13.5 |
4 |
103 |
小於等於100 |
一般腐蝕性 |
非腐蝕性 |
3 |
|
25 |
131 |
127 |
85 |
115 |
83 |
112 |
4.3 |
|||||||
|
32 |
150 |
146 |
100 |
140 |
114 |
17.5 |
144 |
6.5 |
||||||
|
40 |
163 |
159 |
110 |
150 |
156 |
7.9 |
||||||||
|
50 |
194 |
190 |
125 |
165 |
140 |
177 |
10.6 |
|||||||
|
65 |
1.0 |
1.0 |
220 |
216 |
145 |
185 |
165 |
164.5 |
17.6 |
|||||
|
80 |
258 |
254 |
160 |
200 |
230 |
8 |
181.5 |
25.5 |
||||||
|
100 |
309 |
305 |
180 |
220 |
280 |
253 |
36.2 |
|||||||
|
125 |
362 |
356 |
210 |
250 |
282 |
47.5 |
||||||||
|
150 |
412 |
406 |
240 |
285 |
368 |
366.5 |
74 |
|||||||
|
200 |
527 |
521 |
295 |
342 |
483 |
22 |
|
143 |
||||||
