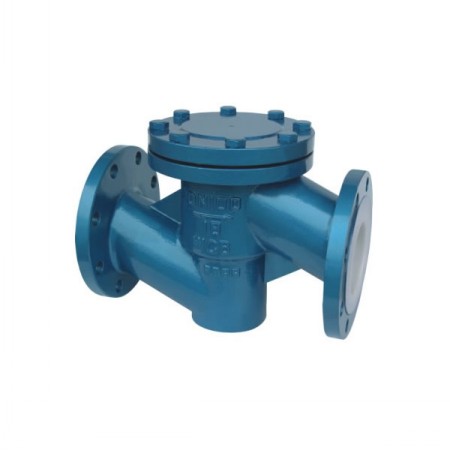

型號：H41F46 更新時間：2020-06-17
特點：升降式襯氟止回閥結構特點是襯氟閥瓣垂直於閥體進、出口軸線作升降運動，其優點是止回的密封性能非常好
H41F46-16C襯氟止回閥概述
襯氟止回閥是一種依靠介質本身的流動而自動啟閉閥瓣用來阻止介質逆向流動的自動防腐閥門，又稱逆止閥或單向閥。
H41F46-16C襯氟止回閥工作原理
1、 旋啟式止回：它的閥瓣都是圍繞閥座外的軸旋轉啟、閉，防止介質倒流。 軸與閥瓣設計為一體，全部襯氟的軸鑲嵌在閥體與閥蓋之間形成的特殊凹槽內，啟閉靈活，密封可靠。
2、浮球式止回：是(shi)一(yi)種(zhong)新(xin)型(xing)結(jie)構(gou)，閥(fa)瓣(ban)為(wei)球(qiu)型(xing)，特(te)點(dian)是(shi)襯(chen)氟(fu)浮(fu)球(qiu)沿(yan)閥(fa)體(ti)通(tong)路(lu)軸(zhou)線(xian)做(zuo)升(sheng)降(jiang)運(yun)動(dong)，液(ye)體(ti)隻(zhi)能(neng)讓(rang)垂(chui)直(zhi)向(xiang)上(shang)流(liu)動(dong)，一(yi)旦(dan)液(ye)體(ti)停(ting)直(zhi)向(xiang)上(shang)流(liu)動(dong)時(shi)，浮(fu)球(qiu)靠(kao)本(ben)身(shen)的(de)重(zhong)量(liang)自(zi)動(dong)掉(diao)落(luo)至(zhi)原(yuan)位(wei)，與(yu)閥(fa)體(ti)內(nei)部(bu)的(de)密(mi)封(feng)圈(quan)相(xiang)結(jie)合(he)，致(zhi)使(shi)閥(fa)門(men)自(zi)動(dong)關(guan)閉(bi)。
3、升降式止回：結構特點是襯氟閥瓣垂直於閥體進、出口軸線作升降運動，其優點是止回的密封性能非常好。
H41F46-16C襯氟止回閥零件材料：
|
零件名稱 |
材料 |
|
閥 體 |
鑄鐵、鑄鋼、不鏽鋼、內襯F46、F3 |
|
閥 瓣 |
鑄鋼、不鏽鋼、襯F46、F3 |
|
閥 蓋 |
灰鑄鋼、鑄鋼、不鏽鋼、內襯F46、F3 |
|
墊 圈 |
F4 |
H41F46-16C襯氟止回閥技術標準：
|
技 術 規 範 |
|
|
設計標準 |
GB12236 |
|
結構長度 |
GB12221 |
|
法蘭標準 |
JB/T79-94 |
|
GB9113.1-26 |
|
|
檢驗試驗 |
GB/T13927 |
H41F46升降式襯氟止回閥連接尺寸：
|
公稱通徑 |
標準值 |
參考值 |
|||||||||
|
DN |
NPS |
L |
D |
D1 |
D2 |
f |
b |
Z-Φd |
Do |
H |
WT(Kg) |
|
PN0.6Pa |
|||||||||||
|
15 |
1/2 |
130 |
80 |
55 |
40 |
2 |
12 |
4-Φ12 |
105 |
55 |
4 |
|
20 |
3/4 |
150 |
90 |
65 |
50 |
2 |
14 |
4-Φ12 |
115 |
58 |
5 |
|
25 |
1 |
160 |
100 |
75 |
60 |
2 |
14 |
4-Φ12 |
128 |
60 |
6 |
|
32 |
11/4 |
180 |
120 |
90 |
70 |
2 |
16 |
4-Φ14 |
145 |
75 |
7 |
|
40 |
11/2 |
200 |
130 |
100 |
80 |
3 |
16 |
4-Φ14 |
160 |
82 |
8 |
|
50 |
2 |
230 |
140 |
110 |
90 |
3 |
16 |
4-Φ14 |
178 |
95 |
10 |
|
65 |
21/2 |
290 |
160 |
130 |
110 |
3 |
16 |
4-Φ14 |
205 |
105 |
20 |
|
80 |
3 |
310 |
185 |
150 |
125 |
3 |
18 |
4-Φ18 |
230 |
120 |
25 |
|
100 |
4 |
350 |
205 |
170 |
145 |
3 |
18 |
4-Φ18 |
255 |
135 |
30 |
|
125 |
5 |
400 |
235 |
200 |
175 |
3 |
20 |
8-Φ18 |
305 |
158 |
50 |
|
150 |
6 |
480 |
260 |
225 |
200 |
3 |
20 |
8-Φ18 |
345 |
180 |
65 |
|
200 |
8 |
495 |
315 |
280 |
255 |
3 |
22 |
8-Φ18 |
415 |
215 |
137 |
|
250 |
10 |
622 |
370 |
335 |
310 |
3 |
24 |
12-Φ18 |
490 |
240 |
150 |
|
300 |
12 |
698 |
435 |
395 |
362 |
4 |
24 |
12-Φ23 |
540 |
265 |
185 |
|
350 |
14 |
787 |
485 |
445 |
412 |
4 |
26 |
12-Φ23 |
585 |
300 |
215 |
|
400 |
16 |
914 |
535 |
495 |
462 |
4 |
28 |
16-Φ23 |
635 |
360 |
244 |
|
450 |
18 |
978 |
590 |
550 |
518 |
4 |
28 |
16-Φ23 |
680 |
385 |
276 |
|
500 |
20 |
978 |
640 |
600 |
568 |
4 |
30 |
16-Φ23 |
740 |
415 |
315 |
