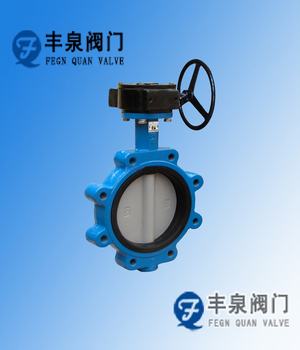

型號：D371X 更新時間：2020-10-28
特點：單夾式蝶閥適用於溫度≤80～120℃如食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用
· 單夾式蝶閥該產品由橡膠密封蝶閥和碳鋼或不鏽鋼閥板、閥杆構成。適用於溫度≤80～120℃如食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。其主要特點為:
1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝，維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐弱腐蝕，使用壽命長等特點。
設計標準：GB/T2238-1989
法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999
單夾式蝶閥主要技術參數
|
公稱通徑 |
DN（mm） |
50～800 |
||
|
公稱壓力 |
PN（MPa） |
0.6 |
1.0 |
1.6 |
|
試驗壓力 |
強度試驗 |
0.9 |
1.5 |
2.4 |
|
密封試驗 |
0.66 |
1.1 |
1.76 |
|
|
氣密封試驗 |
0.6 |
0.6 |
0.6 |
|
|
適用介質 |
空氣、水、汙水、蒸氣、煤氣、油品等。 |
|||
|
驅動形式 |
手動、蝸杆蝸輪傳動、氣傳動、電傳動。 |
|||
|
零件名稱 |
材料 |
|||
|
閥體 |
球墨鑄鐵、鑄鋼、合金鋼、不鏽鋼 |
|||
|
蝶板 |
鑄鋼、不鏽鋼及特殊材料 |
|||
|
密封圈 |
各種橡膠、聚四氟 |
|||
|
閥杆 |
2Cr13、不鏽鋼 |
|||
|
填料 |
O型圈、柔性石墨O |
|||
蝶閥密封材料選用和適用溫度
|
材料品種 |
氯丁橡膠 |
丁晴橡膠 |
乙丙橡膠 |
聚四氟乙烯 |
矽橡膠 |
氟橡膠 |
天然橡膠 |
尼龍 |
|
英語簡稱 |
CR |
NBR |
EPDM |
PTFE |
SI |
VITON |
NR |
PA |
|
型號代號 |
X或J |
XA或JA |
XB或JB |
F或XC、JC |
XD或JD |
XE或JE |
X1 |
N |
|
耐最高溫度 |
82℃ |
93℃ |
150℃ |
232℃ |
250℃ |
204℃ |
85℃ |
93℃ |
|
耐最低溫度 |
-40℃ |
-40℃ |
-40℃ |
-268℃ |
-70℃ |
-23℃ |
-20℃ |
-73℃ |
|
適用工作溫度 |
0~+80℃ |
-20~+82℃ |
-40~+125℃ |
-30~+150℃ |
-70~+150℃ |
-23~+150℃ |
-20~+85℃ |
-30~+93℃ |
主要零件材質
|
No. |
部件名稱 |
美標 ASTM Specifications |
|
|
1 |
閥體 |
灰鐵 |
A126 class B |
|
2 |
閥板 |
球鐵鍍鎳 |
A536 |
|
3 |
軸 |
不鏽鋼 |
A433 410 |
|
4 |
閥座 |
乙丙 |
. |
|
5 |
軸套 |
PTFE |
. |
|
6 |
O- 型圈 |
丁腈 |
. |
|
7 |
開口銷 |
碳鋼 |
a |
|
8 |
手柄 |
瑪鋼 |
A47-90 22010 |
|
9 |
商標牌 |
鋁 |
B209-1100 |
|
10 |
齒盤 |
鋼板 |
A27-91 65-35 |
閥門設計按國標 GB 12238-89
|
規格 |
D |
L |
H1 |
H2 |
H3 |
法蘭 |
L1 |
L2 |
W |
重量(kg) |
||||
|
MM |
IN |
C |
D1 |
N- NPT |
||||||||||
|
50 |
2 |
51.0 |
43.0 |
71.4 |
139.7 |
33.0 |
120.7 |
95 |
4- 5/8" |
54 |
65 |
230 |
4.3 |
|
|
65 |
2-1/2 |
62.8 |
45.8 |
78.0 |
152.0 |
33.0 |
139.7 |
109 |
4- 5/8" |
54 |
65 |
230 |
5.5 |
|
|
80 |
3 |
78.0 |
45.8 |
100.0 |
159.0 |
35.0 |
152.4 |
127 |
4- 5/8" |
54 |
65 |
230 |
5.6 |
|
|
100 |
4 |
102.5 |
52.0 |
102.0 |
178.0 |
33.0 |
190.5 |
152 |
8-5/8" |
54 |
65 |
230 |
9.4 |
|
|
125 |
5 |
121.5 |
55.5 |
118.0 |
191.0 |
37.0 |
215.9 |
182 |
8- 3/4" |
54 |
65 |
230 |
12.7 |
|
|
150 |
6 |
154.2 |
55.5 |
130.0 |
204.0 |
35.5 |
241.3 |
207 |
8- 3/4" |
54 |
65 |
230 |
13.1 |
|
|
200 |
8 |
200.9 |
59.5 |
163.0 |
238.0 |
43.0 |
298.5 |
264 |
8- 3/4" |
54 |
65 |
280 |
19.5 |
|
|
250 |
10 |
248.9 |
67.2 |
198.0 |
270.0 |
. |
362.0 |
317 |
12-7/8" |
. |
. |
. |
28.5 |
|
|
300 |
12 |
300.0 |
77.0 |
235.0 |
315.0 |
. |
431.8 |
370 |
12- 7/8" |
. |
. |
. |
42.0 |
|
|
單夾式蝶閥 |
|
|
||||||||||||
|
單夾式蝶閥訂貨流程 |
單夾式蝶閥產品承諾 |
|
|
|||||||||||
|
1、用戶如對產品有特殊要求，須在訂貨合同中提供以下說明：A、結構長度 B、連接形式 C、公稱直徑、全通徑、縮徑、管道尺寸 D、運用介質及溫度、壓力範圍 E、試驗、檢驗標準及其他等要求。 |
1、產品品質承諾：我廠所提供的各類閥門均按 GB、JB、SH、HG、CJ 等相關的國內標準以及 ANSI、JIS、BS、DIN 等國外行業標準設計製造和檢查驗收並可根據用戶特殊要求冶煉和製造。 |
|
|
|||||||||||
|
2、ruyouyonghutigongquedingdefamenleixinghexinghaoshi，kehuyingzhengqueshuomingqixinghaodehanyiheyaoqiu，zaigongxushuangfanglijieyizhidetiaojianxiaqiandinghetong。bengongsikegenjukehutedingyaoqiupeizhigeleidiandong、氣動、液動、電磁動驅動裝置。 |
2、產品供貨承諾：womenbaozhengtigongquanxindewuquexiandechanpin，tongshitigongyouguanchanpindexiangguantuzhiheqitajishuwenjian，zaihuowudidagongdihou，jiangtongshipaichujishurenyuandaoxianchang，baozhengyonghuzaishiyongguochengzhong，wuhouguzhiyou。 |
|
|
|||||||||||
|
3、期貨、訂貨的用戶請先來電函詳細告訴所需的閥門型號、規格、數量以及交貨時間、地點，並先按總額的30% 預定金或全額貨款及時彙入我公司賬戶，其餘貨款待發貨前彙入，以便及時安排發貨。 |
3、售後服務承諾：我廠產品質保期為自出廠起 12 個月，實行“三包”服務（包退、包換、包修）。產品在使用中我廠定期組織技術質檢部人員進行訪問，讓產品更好的投入使用。讓用戶更放心。 |
|
|
|||||||||||
