型號：D343W 更新時間：2020-10-28

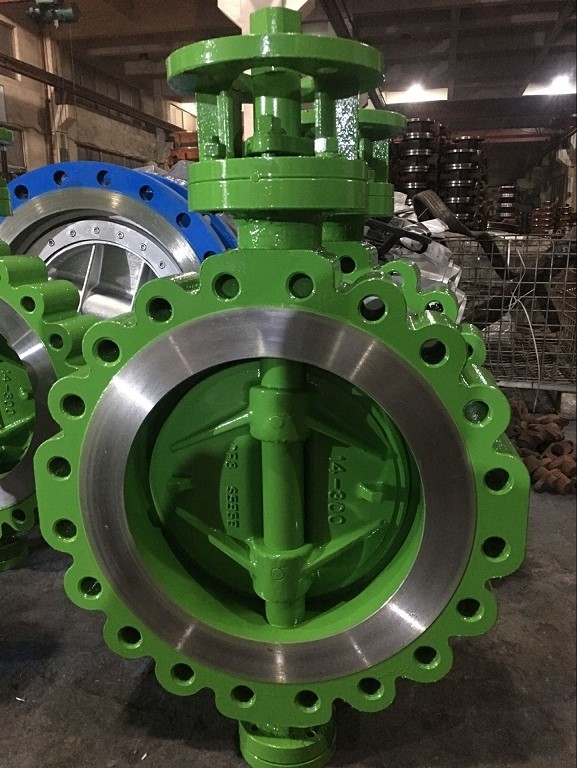

特點：單偏心蝶閥為解決同心蝶閥的蝶板與閥座的擠壓問題、由此產生了單偏心蝶閥、其結構特征為閥杆軸心偏離了蝶板中心、從而使蝶板上下端不再成為回轉軸心、分散、減輕了蝶板上下端與閥座的過度擠壓
單偏心蝶閥由本公司精心生產的一款蝶閥，在保證質量的同時，價格也是非常合理，以及在售後我們也做的非常完善。單偏心蝶閥適用於各種不同的輕重工業工況以及建築管道。蝶閥廣泛應用於：化工，液化石油氣，車船製造設備，水、石油、啤酒、製藥、電力，機械設備閥門、電子工業閥門，城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。
| 產品名稱 | 單偏心蝶閥 |
| 產品型號 | D(3/6/9)73H/D(3/6/9)43H |
| 公稱通徑 | DN40-800 |
| 壓力範圍 | 1.6MPa-4.0MPa |
| 閥體材質 | 鑄鐵、鑄鋼、不鏽鋼 |
產品介紹：
為解決同心蝶閥的蝶板與閥座的擠壓問題、由此產生了單偏心蝶閥、其結構特征為閥杆軸心偏離了蝶板中心、從而使蝶板上下端不再成為回轉軸心、分散、減輕了蝶板上下端與閥座的過度擠壓。
產品采用標準
|
結構形式 |
單偏心 |
|
|
設計依據 |
GB |
API |
|
驅動方式 |
手動、蝸輪蝸杆傳動、手動、電動 |
|
|
設計標準 |
GB/T 12238 |
API609、MSS.SP-68 |
|
結構長度 |
GB/T12221 |
ASMEB16.10、API609、MSS.SP-6８ |
|
連接法蘭 |
JB/T79 JB/T82、GN/T9115 |
ASME B16.5、ASME B16.47 |
|
試驗和檢驗 |
JB/T 9092 |
API 598 |
注：閥門連接法蘭及對焊端尺寸可根據用戶要求設計製造
主要零件材料
|
序號 |
材質 |
材質 |
序號 |
零件名稱 |
材質 |
|
1 |
閥體 |
WCB、CF8、CF8M、CF3M |
8 |
填料 |
柔性石墨 |
|
2 |
軸套 |
Cu、PTFE+不鏽鋼 |
9 |
填料壓蓋 |
2Cr13、ASTM A27-420 |
|
3 |
蝶板 |
WCB、CF8、CF8M、CF3M |
10 |
填料壓蓋 |
WCB、CF8、CF8M |
|
4 |
閥杆 |
1Cr13、2Cr13、1Cr18Ni9Ti、0Cr18Ni12Mo2Ti |
11 |
支架Yoke |
WCB、CF8、CF8M、CF3、CF3M |
|
5 |
密封組合件 |
A105+橡膠、A105+F6、不鏽鋼 |
12 |
指示板 |
Cu、不鏽鋼 |
|
6 |
軸套 |
Cu、PTFE+不鏽鋼 |
13 |
手柄 |
KTH330、QT400-17 |
|
7 |
填料墊 |
2Cr13 |
|
|
|
注：閥門連接法蘭及對焊端尺寸可根據用戶要求設計製造
購買本公司蝶閥請按以下指示進行安裝：（詳情或見產品說明書）
（1）、在安裝時，閥瓣要停在關閉的位置上。
（2）、開啟位置應按蝶板的旋轉角度來確定。
（3）、帶有旁通閥的蝶閥，開啟前應先打開旁通閥。
（4）、應按製造廠的安裝說明書進行安裝，重量大的蝶閥，應設置牢固的基礎。
