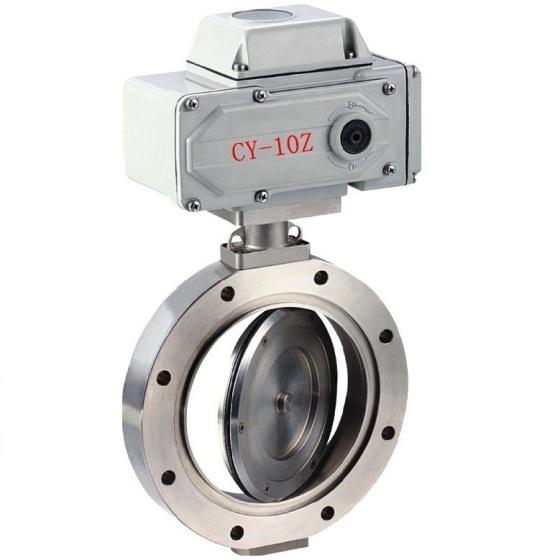

型號：GID型 更新時間：2020-04-27
特點：? GID型係列電動高真空蝶閥采用回轉型電動、電子調節式閥門驅動裝置，可以通過外接電源的切換
電動高真空蝶閥由本公司精心生產的一款蝶閥，在保證質量的同時，價格也是非常合理，以及在售後我們也做的非常完善。電動高真空蝶閥適用於各種不同的輕重工業工況以及建築管道。蝶閥廣泛應用於：化工，液化石油氣，車船製造設備，水、石油、啤酒、製藥、電力，機械設備閥門、電子工業閥門，城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。
| 產品名稱 | 電動高真空蝶閥 |
| 產品型號 | GID |
| 公稱通徑 | 1-1/2(40mm)~16(400mm) |
| 壓力範圍 | 1.0×10-6Pa～1.6×106pa 泄漏率：≤1.0×10-6Pa?L/s |
| 閥體材質 | SS304/SS304L/SS316/SS316L |
產品介紹：
GID型係列電動高真空蝶閥采用回轉型電動、電子調節式閥門驅動裝置，可以通過外接電源的切換(用手動轉位開關或電腦控製)或外部輸入信號，來實現閥門開、關或中間位置的控製，從而達到接通或切斷真空管路中氣流的目的。
適用的工作介質為空氣和非腐蝕性氣體。
主要特點：
（1）啟閉方便迅速、省力、流體阻力小，可以經常操作。
（2）結構簡單，體積小，重量輕。
（3）可以運送泥漿，在管道口積存液體最少。
（4）低壓下，可以實現良好的密封。
（5）調節性能好。
主要技術性能
|
適用範圍(Pa) |
105～1.3x10-5 |
|
閥門漏率(Pa.L/S) |
≤1.3x10-6 |
|
開閉時間(S) |
DN≤63 20；80≤DN≤200 30； DN≥250 48 |
|
介質溫度（℃） |
-25～+80(密封材料為丁腈橡膠) |
|
法蘭標準 |
JB919 |
|
安裝位置 |
任意 |
|
控製電路 |
標準出廠：AC220V/50Hz開關型 |
|
信號反饋 |
標準出廠：帶無源觸點型 |
連接及外形尺寸
|
型號 |
通徑(DN) |
ΦD |
ΦB |
H |
A |
L |
W |
n-ΦC |
|||
|
GID-25 |
25 |
70 |
55 |
198 |
22 |
160 |
113 |
4-Φ7 |
|||
|
GID-32 |
32 |
78 |
64 |
202 |
|||||||
|
GID-40 |
40 |
85 |
70 |
206 |
|||||||
|
GID-50 |
50 |
110 |
90 |
220 |
4-Φ9 |
||||||
|
GID-63 |
63 |
130 |
110 |
229 |
26 |
||||||
|
GID-80 |
80 |
145 |
125 |
273 |
30 |
196 |
121 |
||||
|
GID-100 |
100 |
170 |
145 |
285 |
4-Φ12 |
||||||
|
GID-125 |
125 |
195 |
170 |
299 |
35 |
||||||
|
GID-150 |
150 |
220 |
195 |
368 |
255 |
158 |
8-Φ12 |
||||
|
GID-200 |
200 |
275 |
250 |
394 |
40 |
||||||
|
GID-250 |
250 |
330 |
300 |
426 |
45 |
||||||
|
GID-300 |
300 |
380 |
350 |
449 |
55 |
8-Φ14 |
|||||
|
GID-400 |
400 |
500 |
465 |
538 |
60 |
310 |
207 |
8-Φ18 |
|||
|
注: GID-63法蘭連接為GB/T6070標準 |
|||||||||||
購買本公司蝶閥請按以下指示進行安裝：（詳情或見產品說明書）
（1）、在安裝時，閥瓣要停在關閉的位置上。
（2）、開啟位置應按蝶板的旋轉角度來確定。
（3）、帶有旁通閥的蝶閥，開啟前應先打開旁通閥。
（4）、應按製造廠的安裝說明書進行安裝，重量大的蝶閥，應設置牢固的基礎。
