型號： 更新時間：2020-10-10
特點：三偏心硬密封蝶閥要耐高溫、必須使用硬密封、但泄漏量大；要零泄漏、必須使用軟密封、卻不耐高溫
三san偏pian心xin硬ying密mi封feng蝶die閥fa由you本ben公gong司si精jing心xin生sheng產chan的de一yi款kuan蝶die閥fa，在zai保bao證zheng質zhi量liang的de同tong時shi，價jia格ge也ye是shi非fei常chang合he理li，以yi及ji在zai售shou後hou我wo們men也ye做zuo的de非fei常chang完wan善shan。硬ying密mi封feng蝶die閥fa適shi用yong於yu各ge種zhong不bu同tong的de輕qing重zhong工gong業ye工gong況kuang以yi及ji建jian築zhu管guan道dao。蝶die閥fa廣guang泛fan應ying用yong於yu：電氣、造紙、鍋爐、製藥、礦山、化工、機械設備管道、電子工業，城市建設等領域。

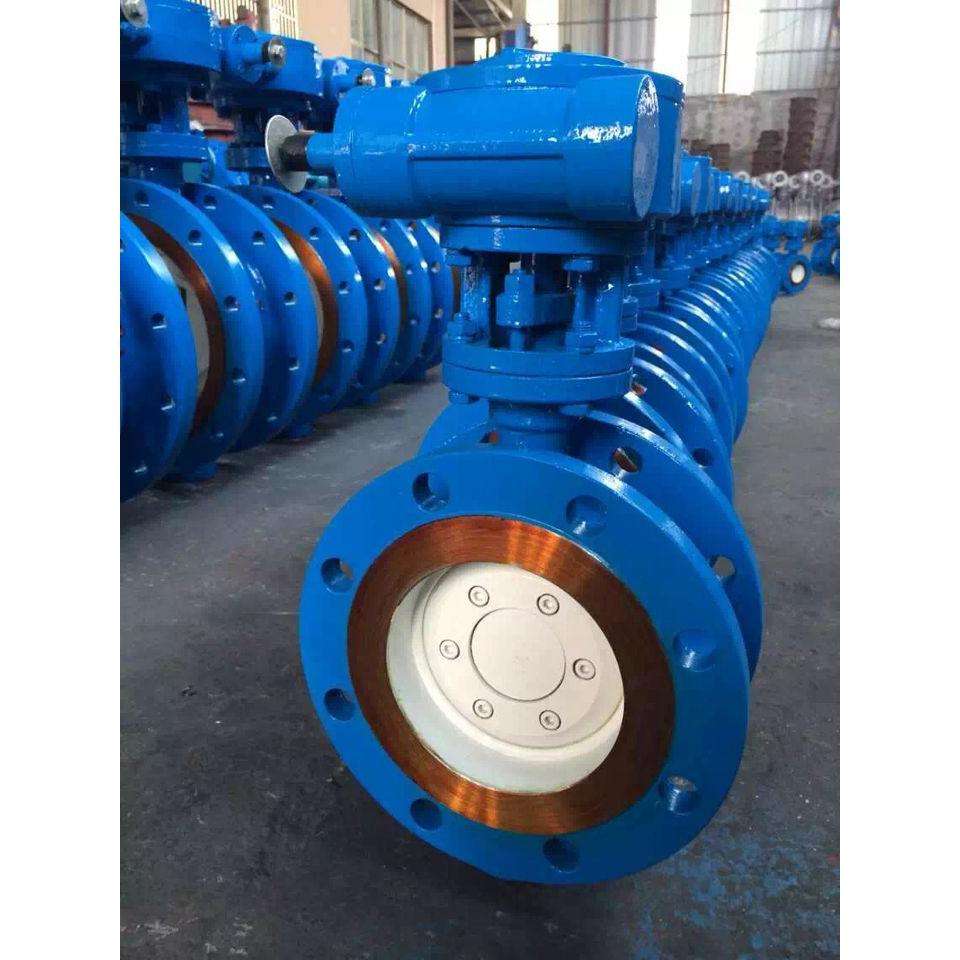

| 產品名稱 | 三偏心硬密封蝶閥 |
| 產品型號 | D(3/6/9)73H/D(3/6/9)43H |
| 公稱通徑 | DN40-800 |
| 壓力範圍 | 1.6MPa-4.0MPa |
| 閥體材質 | 鑄鐵、鑄鋼、不鏽鋼 |
產品介紹：
蝶閥要耐高溫、必須使用硬密封、但泄漏量大；要零泄漏、必須使用軟密封、卻不耐高溫。為克服雙偏心蝶閥這一矛盾、又對蝶閥進行了第三次偏心。而所謂第三次偏心，就是密封副的形狀不是正錐，而是斜錐。
主要特點：
（1）啟閉方便迅速、省力、流體阻力小，可以經常操作。
（2）結構簡單，體積小，重量輕。
（3）可以運送泥漿，在管道口積存液體最少。
（4）低壓下，可以實現良好的密封。
（5）調節性能好。
三偏心蝶閥產品采用標準
|
結構形式 |
三偏心 |
|
|
設計依據 |
GB |
API |
|
驅動方式 |
手動、蝸輪蝸杆傳動、手動、電動 |
|
|
設計標準 |
GB/T 12238 |
API609、MSS.SP-68 |
|
結構長度 |
GB/T12221 |
ASMEB16.10、API609、MSS.SP-6８ |
|
連接法蘭 |
JB/T79 JB/T82、GN/T9115 |
ASME B16.5、ASME B16.47 |
|
試驗和檢驗 |
JB/T 9092 |
API 1598 |
注：閥門連接法蘭及對焊端尺寸可根據用戶要求設計製造
主要零件材料
|
序號 |
材質 |
材質 |
序號 |
零件名稱 |
材質 |
|
1 |
閥體 |
WCB、CF8、CF8M、 |
6 |
填料 |
柔性石墨 |
|
2 |
閥杆 |
1Cr13、2Cr13、1Cr18Ni9Ti、0Cr18Ni12Mo2Ti |
7 |
填料壓蓋 |
WCB、CF8、CF8M |
|
3 |
蝶板組合件 |
WC+f4、WCB+不鏽鋼複合件 |
8 |
支架 |
WCB、CF8、CF8M、CF3、CF3M |
|
4 |
軸套 |
Cu、PTFE+不鏽鋼 |
9 |
蝸輪蝸杆裝置 |
|
|
5 |
填料墊 |
2Cr13 |
|
|
|
購買本公司三偏心硬密封蝶閥請按以下指示進行安裝：（詳情或見產品說明書）
（1）、在安裝時，閥瓣要停在關閉的位置上。
（2）、開啟位置應按蝶板的旋轉角度來確定。
（3）、帶有旁通閥的蝶閥，開啟前應先打開旁通閥。
（4）、應按製造廠的安裝說明書進行安裝，重量大的蝶閥，應設置牢固的基礎
