型號：HQ41X 更新時間：2020-10-28
特點：gunqiushiqiuxingzhihuifa，zaijiezhidezuoyongxia，kezaifatidezhengtishihuadaoshangzuoshangxiagundong，congerdakaihuoguanbifamen，mifengxingnenghao，xiaoshengshiguanbi，buchanshengshuichui。
HQ41Xgunqiushiqiuxingzhihuifayoubengongsijingxinshengchandeyikuanzhihuifa，zaibaozhengzhiliangdetongshi，jiageyefeichangheli，yijizaishouhoufangmianwomenyezuodefeichangwanshan。xuanzewomengongsidezhekuanchanpinyidingbuhuirangninshiwang。滾球式球形止回閥由適用於各種不同的輕重工業工況以及建築管道。廣泛應用於：化工，液化石油氣，車船製造設備，水、石油、啤酒、製藥、電力，機械設備閥門、電子工業閥門，城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。

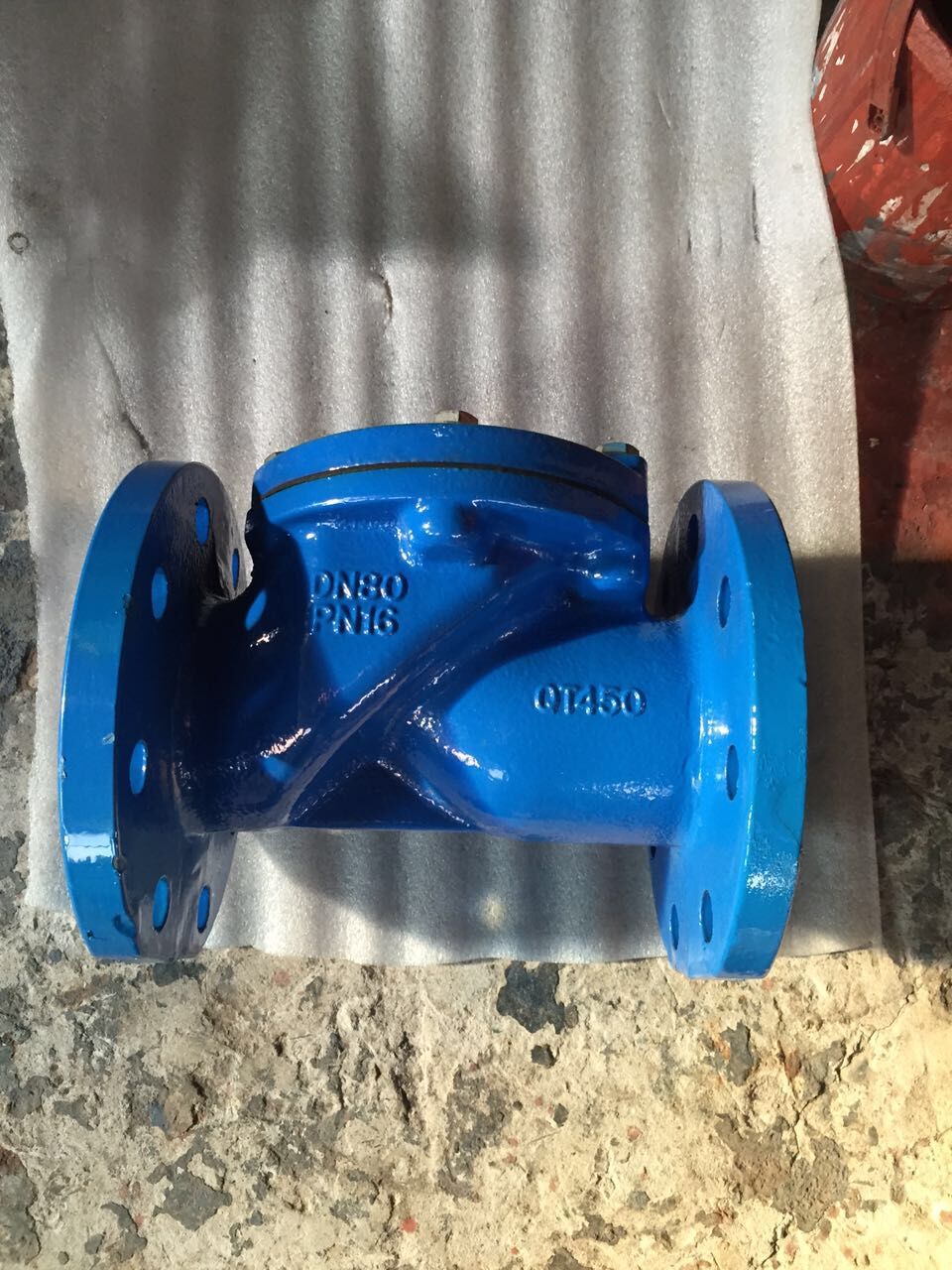

| 產品名稱 | HQ41X滑道滾球式止回閥 |
| 產品型號 | HQ41X |
| 公稱通徑 | DN50-DN350 |
| 壓力範圍 | 1.0-1.6MPa |
| 閥體材質 | 鑄鐵、球墨鑄鐵、鑄鋼、不鏽鋼 |
產品介紹：
本廠生產的HQ41X-10/16、HQ44X-10/16型無磨損球形止回閥及HQ45X多duo球qiu形xing止zhi回hui閥fa，采cai用yong橡xiang膠jiao包bao皮pi滾gun球qiu為wei閥fa瓣ban，在zai介jie質zhi的de作zuo用yong下xia，可ke在zai閥fa體ti內nei的de整zheng體ti式shi滑hua道dao上shang作zuo上shang下xia左zuo右you滾gun動dong，從cong而er打da開kai或huo關guan閉bi閥fa門men。消xiao聲sheng式shi關guan閉bi，不bu產chan生sheng水shui錘chui，密mi封feng性xing能neng好hao。HQ41X滑道滾球式止回閥體采用全水流通道，流量大，阻力小，水頭損失比旋啟式小50%。水平或垂直安裝均可，可用於冷水、熱水、工業及生活用水管網係統中，更適應用潛水排水汙泵，介質溫度為0～80℃。
主要技術參數1：
|
公稱壓力 |
閥門壓力試驗 |
閥門結構長度 |
閥門標誌 |
工作溫度 |
適用介質 |
|
1.0～2.5 |
GB/T13927-92 |
GB/T1221-89 |
GB/T1220-89 |
≤80℃ |
水、油及非腐蝕性液體 |
主要技術參數2：
|
型號 |
公稱壓力MPa |
試驗壓力PSMPa |
工作溫度℃ |
|
|
殼體 |
密封 |
|||
|
HQ41X-10/16 |
1.0 |
1.5 |
1.1 |
≤80 |
|
1.6 |
2.4 |
1.76 |
||
主要零部件：
|
零件名稱 |
材質 |
|
閥體、閥蓋 |
球鐵、鑄鋼 |
|
球架、檔板 |
球鐵、鑄鋼 |
|
球體 |
碳鋼包橡膠 |
結構圖及主要外形尺寸：
|
公稱通徑 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
Lmm |
216 |
241 |
293 |
305 |
381 |
403 |
495 |
622 |
698 |
787 |
|
Hmm |
185 |
210 |
245 |
280 |
335 |
400 |
495 |
600 |
715 |
800 |
|
連接尺寸 |
PN1.0MPa按GB4216.4-84；PN1.6按GB4216.5-84 標準 |
|||||||||
經典指導安裝圖：
