型號：H42X 更新時間：2020-10-28

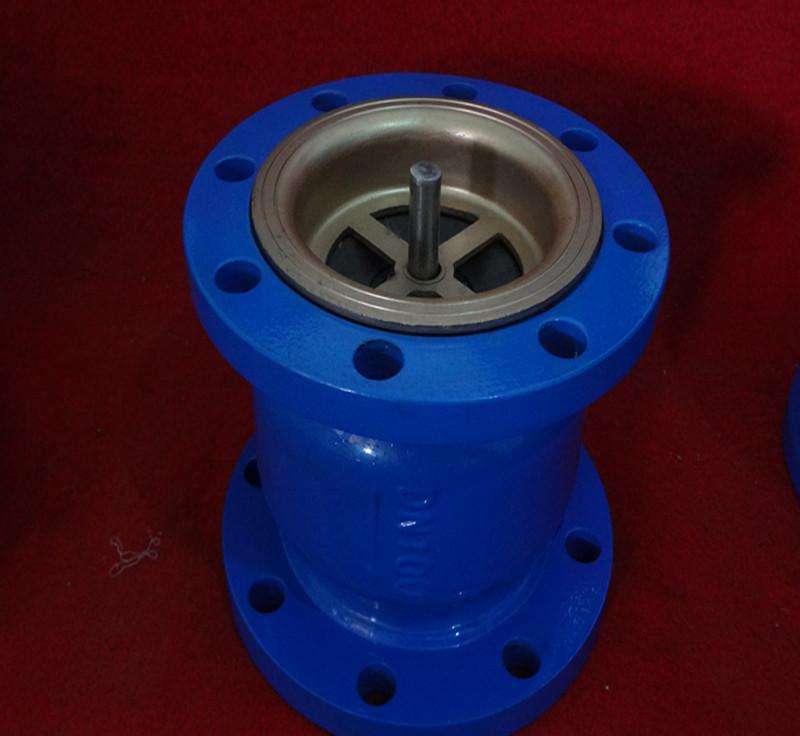

特點：靜音式止回閥該閥主要用於給水、排水、消防、暖通係統，可安裝於水泵出口處，防止介質倒流及水錘對泵的損壞。
DRVZ,H42Xjingyinzhihuifayoubengongsijingxinshengchandeyikuanzhihuifa，zaibaozhengzhiliangdetongshi，jiageyefeichangheli，yijizaishouhoufangmianwomenyezuodefeichangwanshan。xuanzewomengongsidezhekuanchanpinyidingbuhuirangninshiwang。靜音止回閥由適用於各種不同的輕重工業工況以及建築管道。廣泛應用於：化工，液化石油氣，車船製造設備，水、石油、啤酒、製藥、電力，機械設備閥門、電子工業閥門，城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。
| 產品名稱 | DRVZ,H42X靜音止回閥 |
| 產品型號 | DRVZ、H42X |
| 公稱通徑 | DN50-DN350mm |
| 壓力範圍 | 1.0-2.5MPa |
| 閥體材質 | 鑄鐵、球墨鑄鐵、鑄鋼、不鏽鋼 |
產品介紹：
DRVZ、H42X靜音止回閥主要由閥體、閥座、導流體、閻瓣、zhouchengjidanhuangdengzhuyaolingjianzucheng，neibuliudaocaiyongliuxianxingshejiyalisunshijixiao。fabanqibixingchenghenduantingbengshikekuaisuguanbifangzhijudadeshuichuishengjuyoujingyinguanbidetedian。gaifazhuyaoyongyugeipaishui、消防、暖通係統可安裝於水泵出口處以防止倒流及水錘對泵的損害。
主要技術參數：
|
型號 |
DRVZ-10 |
DRVZ-16 |
DRVZ-25Q |
|
公稱壓力 |
PN1.0MPa |
PN1.6MPa |
PN2.5MPa |
|
公稱通徑 |
DN50-350mm |
||
|
最高工作壓力 |
1.0 MPa |
1.6 MPa |
2.5 MPa |
|
密封試驗壓力 |
1.0 MPa |
1.6 MPa |
2.5 MPa |
|
殼體試驗壓力 |
1.5 MPa |
2.4 MPa |
3.75 MPa |
主要零部件材料：
|
主要零件材料 |
閥體、導流體 |
灰鑄鐵 |
球墨鑄鐵 |
|
閥座、軸承、閥瓣、軸 |
鋁青銅或銘不鏽鋼 |
||
|
彈簧 |
不鏽鋼 |
||
結構圖及主要外形尺寸(法蘭尺寸1.0MPa按GB4216.84標準， PNl.6MPa按GB4216.5-84標準,PN2.5MPa按GB9113.4 88標準)：
|
公稱通徑 |
L |
|
50 |
120 |
|
65 |
150 |
|
80 |
180 |
|
100 |
229 |
|
125 |
254 |
|
150 |
267 |
|
200 |
292 |
|
250 |
340 |
|
300 |
- |
|
350 |
- |
