首頁 > 產品中心 > 止回閥

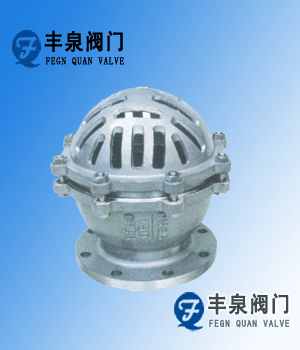

H42X底閥

H42X底閥

型號：H42X 更新時間：2011-10-28

特點：底閥由閥估,閥瓣,閥蓋,襯套,密封圈等零件組成,詳見下圖水源的水從閥蓋進入閥體.在流體的壓力作用下,閥瓣打開水,當示停後出口管內的壓力將閥瓣迅速關閉,液體將不會倒回水源,起到了即暢通抽水又節約水能損失的作用.

  • 質量穩定
  • 價格合理
  • 交貨快捷

詳細介紹







概述:

　　  底閥是防止介質流通的單向啟閉閥門，僅用於各類泵進口管的端部，防止介質中的雜物進入管路中。
性能規範：

公稱壓力：PN0.25MPa

公稱通徑：DN15～DN350

適用介質：水、油、及非腐蝕性介質

適用溫度：≤50  o  C

主要部件材料：灰鑄鐵、丁腈橡膠

執行標準：Q/12  NJ3583-2001

試驗標準：GB/T13927-1992
主要外形尺寸：

型號

公稱通徑

DNmm

H

D

D1

D2

Z-d

適用介質

適用溫度

H42

32

105

120

90

70

4-φ14

水、油、液體

不鏽鋼

≤150℃

40

110

130

100

80

4-φ14

50

125

140

110

90

4-φ14

65

150

160

130

110

4-φ14

80

175

185

150

128

4-φ18

100

190

205

170

148

4-φ18

125

240

235

200

178

8-φ18

150

280

260

225

202

8-φ18

200

360

315

280

258

8-φ18



 豐泉相關止回閥產品係列：

HH49X消聲緩閉止回閥

H44X微阻緩閉止回閥

HQ41X滾球式止回閥

HQ44X微阻球形止回閥

HQ45X微阻球形止回閥

HYH46H碟式緩衝止回閥

H44X橡膠瓣止回閥

HC41X消聲止回閥

CVKR靜音止回閥

H42X靜音式止回閥

H76H對夾雙瓣碟式止回閥

H71H/H72H對夾式止回閥

H44W旋啟式不鏽鋼止回閥

H44X塑料止回閥

H77H對夾單瓣碟式止回閥

H42W不鏽鋼立式止回閥

H44H美標止回閥

H14W螺紋不鏽鋼止回閥

H11H鍛鋼止回閥

H40F46襯氟升降式止回閥

H41F46升降式襯氟止回閥

H44F46旋啟式襯氟止回閥

H72H對夾式高壓止回閥

H41X全銅消聲止回閥

H12W內螺紋不鏽鋼止回閥

H83H角式卡箍止回閥

H42X不鏽鋼底閥
溫馨提示：“H42X底閥”所有文字、數據、圖片均隻適用於參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
