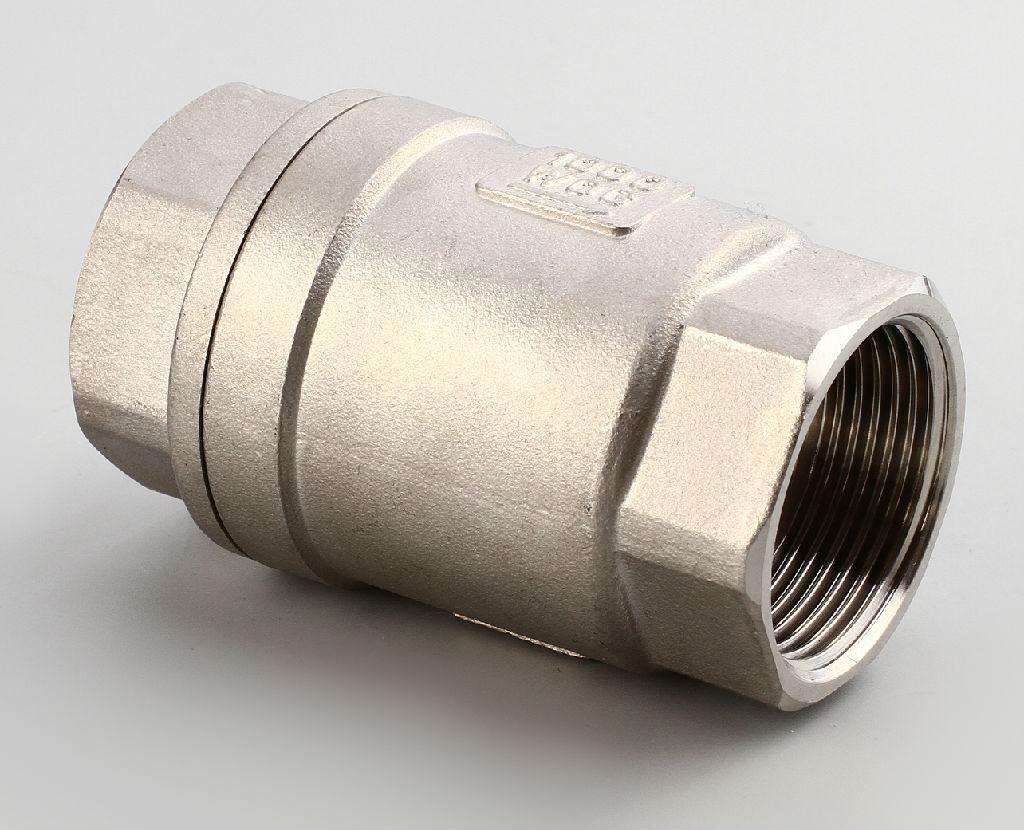

型號：H12HW 更新時間：2020-04-28
特點：H12W不鏽鋼內螺紋止回閥精度高,外觀美,造型小,帶有彈簧裝置,垂直與水平安裝均可等特點.主要適應管道係統中防止
H12Wbuxiugangneiluowendanhuangzhihuifayoubengongsijingxinshengchandeyikuanzhihuifa，zaibaozhengzhiliangdetongshi，jiageyefeichangheli，yijizaishouhoufangmianwomenyezuodefeichangwanshan。xuanzewomengongsidezhekuanchanpinyidingbuhuirangninshiwang。不鏽鋼內螺紋彈簧止回閥由適用於各種不同的輕重工業工況以及建築管道。廣泛應用於：化工，液化石油氣，車船製造設備，水、石油、啤酒、製藥、電力，機械設備閥門、電子工業閥門，城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。
| 產品名稱 | H12W不鏽鋼內螺紋彈簧止回閥 |
| 產品型號 | H12W |
| 公稱通徑 | DN15-DN100 |
| 壓力範圍 | 1.6-25MPa |
| 閥體材質 | 不鏽鋼 |
產品介紹：
H12W不鏽鋼內螺紋彈簧止回閥是由1.閥體 3.閥瓣 4.彈簧 6.接頭等零件組成，不鏽鋼絲扣彈簧止回閥精度高、外觀美、造型小、帶有彈簧裝置、垂直或水平安裝均可等特點。主要適應管道係統中防止介質倒流使用。
工作壓力：H12型為6-16Mpa H13型為4-32Mpa
工作介質：水、油、液體
使用溫度：≤420℃
材料：銅、不鏽鋼304、不鏽鋼316、不鏽鋼316L
產品結構圖與主要尺寸：
|
公稱通徑 DN(mm) |
ZG |
H |
L |
|
15 |
1/2 |
73 |
43 |
|
20 |
3/4 |
85 |
48 |
|
25 |
1 |
95 |
55 |
|
32 |
1-1/4 |
113 |
73 |
|
40 |
1-1/2 |
138 |
86 |
|
50 |
2 |
156 |
98 |
