型號：H76H-10C～40 更新時間：2020-05-03
特點：用於純淨管路及工業、環保、水處理、高層建築給排水管路，阻止介質逆向流動之用
H74H,H74Wduijiayuanpianshizhihuifayoubengongsijingxinshengchandeyikuanzhihuifa，zaibaozhengzhiliangdetongshi，jiageyefeichangheli，yijizaishouhoufangmianwomenyezuodefeichangwanshan。xuanzewomengongsidezhekuanchanpinyidingbuhuirangninshiwang。對夾圓片式止回閥由適用於各種不同的輕重工業工況以及建築管道。廣泛應用於：化工，液化石油氣，車船製造設備，水、石油、啤酒、製藥、電力，機械設備閥門、電子工業閥門，城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。
| 產品名稱 | H74H,H74W對夾圓片式止回閥 |
| 產品型號 | H74H、H74W |
| 公稱通徑 | DN50-600 |
| 壓力範圍 | 1.6-4.0MPa |
| 閥體材質 | 不鏽鋼(304L/R、316L/R) |
產品介紹：

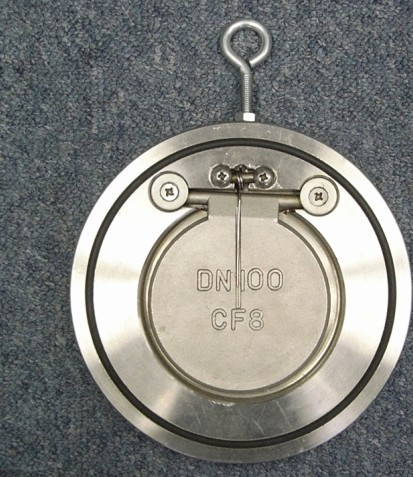

H74H、H74W對夾圓片式止回閥是一種超薄止回閥，它具有結構簡單，外形美觀、重量輕、安裝方便等優點。主要適用於給水係統、石油、化工、冶金等工業部門對有安裝空間限製的場所最為適用。
主要技術參數與適用範圍：
|
型號 |
公稱通徑 |
試驗壓力 |
|
|
殼體 |
密封 |
||
|
H74H（W）-10 |
1.0 |
1.5 |
1.1 |
|
H74H（W）-16 |
1.6 |
2.4 |
1.76 |
|
H74H（W）-25 |
2.5 |
3.75 |
2.75 |
|
H74H（W）-40 |
4.0 |
6.0 |
4.4 |
適用溫度及介質範圍：
|
適用溫度 |
適用介質 |
|
|
硬密封 |
軟密封 |
油、水、酸碘等液體 |
|
≤400℃ |
≤120℃最高≤250℃ |
|
主要零件材料：
|
零件名稱 |
閥體、閥瓣 |
密封圈 |
|
材料 |
碳鋼、不鏽鋼、銅 |
丁腈橡膠、三元丙橡膠、聚四氟乙烯、不鏽鋼 |
主要外形尺寸：
|
公稱通徑 |
D |
L |
D |
||||
|
I型 |
II型 |
PN1.0 |
PN1.6 |
PN2.5 |
PN4.0 |
||
|
50 |
25 |
15 |
22 |
109 |
109 |
109 |
109 |
|
65 |
38 |
15 |
22 |
129 |
129 |
129 |
129 |
|
80 |
46 |
15 |
22 |
144 |
144 |
144 |
144 |
|
100 |
72 |
15 |
24 |
164 |
164 |
170 |
170 |
|
125 |
95 |
16 |
26 |
194 |
194 |
186 |
186 |
|
150 |
114 |
19 |
29 |
221 |
221 |
226 |
226 |
|
200 |
140 |
29 |
43 |
275 |
275 |
283 |
293 |
|
250 |
188 |
29 |
43 |
330 |
331 |
343 |
355 |
|
300 |
216 |
38 |
50 |
380 |
386 |
403 |
420 |
|
350 |
263 |
41 |
52 |
440 |
446 |
460 |
477 |
|
400 |
305 |
51 |
62 |
491 |
498 |
517 |
549 |
|
450 |
356 |
51 |
62 |
541 |
558 |
567 |
574 |
|
500 |
406 |
65 |
80 |
596 |
620 |
627 |
613 |
|
600 |
482 |
70 |
90 |
698 |
737 |
734 |
750 |
注:（1）法蘭連接尺寸：按GB/T9113.1-2000標準。（2）I型用於流速穩定的工況;II型在I型的基礎上加彈簧裝置。
