型號：Q61N 更新時間：2020-09-08

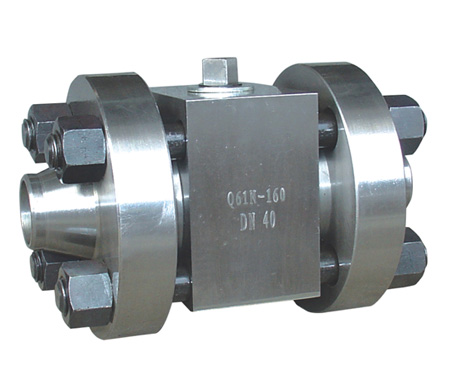

特點：不鏽鋼高壓球閥根據用戶的需要，可設計成適用於含固體顆粒、料漿等介質的結構戒耐較高溫度的結構。
不bu鏽xiu鋼gang高gao壓ya球qiu閥fa由you本ben公gong司si精jing心xin生sheng產chan的de一yi款kuan球qiu閥fa，在zai保bao證zheng質zhi量liang的de同tong時shi，價jia格ge也ye非fei常chang合he理li，以yi及ji在zai售shou後hou方fang麵mian我wo們men也ye做zuo的de非fei常chang完wan善shan。選xuan擇ze我wo們men公gong司si的de這zhe款kuan產chan品pin一yi定ding不bu會hui讓rang您nin失shi望wang。不鏽鋼高壓球閥由適用於各種不同的輕重工業工況以及建築管道。廣泛應用於：化工，液化石油氣，車船製造設備，水、石油、啤酒、製藥、電力，機械設備閥門、電子工業閥門，城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。
| 產品名稱 | 不鏽鋼高壓球閥 |
| 產品型號 | Q11N、Q61N、Q41N |
| 公稱通徑 | DN15-200mm |
| 壓力範圍 | 1.6-32MPa |
| 閥體材質 | 不鏽鋼304(L)、316(L) |
產品介紹：
（1）、不鏽鋼高壓球閥采用板簧預載的可動金屬閥座結構，密封力設計合理，啟閉靈活，密封可靠。
（2）、不鏽鋼高壓球閥根據用戶的需要，可設計成適用於含固體顆粒、料漿等介質的結構戒耐較高溫度的結構。
（3）、不鏽鋼高壓球閥采用下裝式閥捍，設置倒密封結構，能確保填料處可靠密封。壓力：1.6-MPa-32.0MPa
Q11N、Q61N不鏽鋼內螺紋、對焊、承插焊高壓球閥主要外形尺寸和連接尺寸：
|
公稱通徑 |
尺寸(mm) |
|||
|
L |
H |
D |
D1 |
|
|
10 |
90 |
76 |
32 |
3/8 |
|
15 |
90 |
76 |
32 |
1/2 |
|
20 |
100 |
81 |
38 |
3/4 |
|
25 |
115 |
92 |
45 |
1 |
|
32 |
130 |
114 |
55 |
11/4 |
|
40 |
150 |
125 |
65 |
11/2 |
|
50 |
170 |
144 |
75 |
2 |
|
注：對焊和承插式結構長度與內螺紋式長度相同 |
||||
Q41N不鏽鋼法蘭高壓球閥主要外表尺寸和連接尺寸：
|
公稱通徑 |
尺寸(mm) |
|||||||||||||||
|
L |
d1 |
L1 |
D |
D1 |
D2 |
b |
Z-Φd |
H |
||||||||
|
mm |
in |
全通徑FP |
縮徑RP |
全通徑FP |
縮徑RP |
全通徑FP |
縮徑RP |
QA41 |
QA341 |
QA641 |
QA941 |
|||||
|
15 |
1/2″ |
130 |
- |
15 |
- |
- |
- |
95 |
65 |
45 |
14 |
4-14 |
62 |
- |
200 |
- |
|
20 |
3/4″ |
140 |
- |
20 |
- |
- |
- |
105 |
75 |
55 |
14 |
4-14 |
68 |
- |
204 |
- |
|
25 |
1″ |
150 |
- |
25 |
- |
- |
- |
115 |
85 |
65 |
14 |
4-14 |
75 |
- |
215 |
360 |
|
32 |
11/4″ |
165 |
- |
32 |
- |
- |
- |
135 |
100 |
78 |
16 |
4-14 |
85 |
- |
240 |
390 |
|
40 |
11/2″ |
182 |
- |
40 |
|
- |
- |
145 |
110 |
85 |
16 |
4-18 |
95 |
- |
264 |
395 |
|
50 |
2″ |
200 |
- |
50 |
- |
- |
- |
160 |
125 |
100 |
16 |
4-18 |
110 |
- |
360 |
472 |
|
65 |
21/2″ |
220 |
- |
65 |
- |
- |
- |
180 |
145 |
120 |
18 |
4-18 |
130 |
- |
379 |
530 |
|
80 |
3″ |
250 |
283 |
80 |
65 |
- |
- |
195 |
160 |
135 |
20 |
4-18 |
155 |
- |
452 |
580 |
|
100 |
4″ |
280 |
305 |
100 |
80 |
- |
- |
215 |
180 |
155 |
20 |
8-18 |
180 |
320 |
479 |
630 |
|
125 |
5″ |
320 |
381 |
125 |
100 |
- |
- |
245 |
210 |
185 |
22 |
8-18 |
250 |
380 |
646 |
710 |
|
150 |
6″ |
360 |
403 |
150 |
125 |
- |
- |
280 |
240 |
210 |
24 |
8-23 |
275 |
400 |
666 |
670 |
|
200 |
8″ |
400 |
419 |
200 |
150 |
- |
- |
335 |
295 |
265 |
26 |
12-23 |
330 |
450 |
615 |
825 |
不鏽鋼球閥特點：
（1）流體阻力小，全通徑的球閥基本沒有流阻。
（2）結構簡單、體積小、重量輕。
（3）緊(jin)密(mi)可(ke)靠(kao)。它(ta)有(you)兩(liang)個(ge)密(mi)封(feng)麵(mian)，而(er)且(qie)目(mu)前(qian)球(qiu)閥(fa)的(de)密(mi)封(feng)麵(mian)材(cai)料(liao)廣(guang)泛(fan)使(shi)用(yong)各(ge)種(zhong)塑(su)料(liao)，密(mi)封(feng)性(xing)好(hao)，能(neng)實(shi)現(xian)完(wan)全(quan)密(mi)封(feng)。在(zai)真(zhen)空(kong)係(xi)統(tong)中(zhong)也(ye)已(yi)廣(guang)泛(fan)使(shi)用(yong)。
（4）操作方便，開閉迅速，從全開到全關隻要旋轉90°，便於遠距離的控製。
（5）維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
（6）在全開或全閉時，球體和閥座的密封麵與介質隔離，介質通過時，不會引起閥門密封麵的侵蝕。
（7）適用範圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
（8）由於球閥在啟閉過程中有擦拭性，所以可用於帶懸浮固體顆粒的介質中
我公司球閥製造標準依照：①《通用閥門法蘭和對焊連接鋼製球閥》GB/T12237-89 ②《鐵製和銅製球閥》GB/T 15185-1994 ③《鋼製閥門 一般要求》GB/T 12224-2005 ④《生活飲用水輸配水設備及防護材料的安全性評價標準》 GB/T 17219-1998
購買本公司球閥請按以下指示進行安裝：（詳情或見產品說明書）
（1）取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行衝洗清潔。
（2）安裝前應按規定的信號（電動或氣動）進行整機測試（防止因運輸產生振動影響使用性能），合格後方可上線安裝（接線按電動執行機構線路圖）。
（3）準備與管道連接前，須衝洗和清除幹淨管道中殘存的雜質（這些物質可能會損壞閥座和球）。
（4）在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。
（5）本類閥應安裝在管道的水平方向或垂直方向。
（6）安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。
（7）與管道連接後，請用規定的扭矩交叉鎖緊法蘭連接螺栓。
