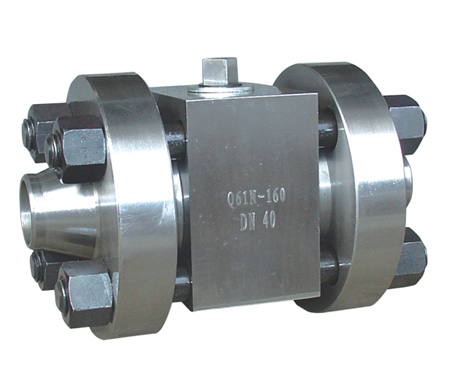

型號：Q61F 更新時間：2020-10-07
特點：三片式對焊球閥適用於PN1.0～4.0MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用於截斷或接通管路中的介質。
Q61F三(san)片(pian)式(shi)對(dui)焊(han)球(qiu)閥(fa)由(you)本(ben)公(gong)司(si)精(jing)心(xin)生(sheng)產(chan)的(de)一(yi)款(kuan)球(qiu)閥(fa)，在(zai)保(bao)證(zheng)質(zhi)量(liang)的(de)同(tong)時(shi)，價(jia)格(ge)也(ye)非(fei)常(chang)合(he)理(li)，以(yi)及(ji)在(zai)售(shou)後(hou)方(fang)麵(mian)我(wo)們(men)也(ye)做(zuo)的(de)非(fei)常(chang)完(wan)善(shan)。選(xuan)擇(ze)我(wo)們(men)公(gong)司(si)的(de)這(zhe)款(kuan)產(chan)品(pin)一(yi)定(ding)不(bu)會(hui)讓(rang)您(nin)失(shi)望(wang)。三片式對焊球閥由適用於各種不同的輕重工業工況以及建築管道。廣泛應用於：化工，液化石油氣，車船製造設備，水、石油、啤酒、製藥、電力，機械設備閥門、電子工業閥門，城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。
| 產品名稱 | 三片式對焊球閥 |
| 產品型號 | Q61F |
| 公稱通徑 | DN15-100mm |
| 壓力範圍 | 1.6MP |
| 閥體材質 | 不鏽鋼 |
產品介紹：
三片式對焊球閥適用於PN1.0～4.0MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用於截斷或接通管路中的介質。選用不同的材質,可分別適用於水、蒸汽、油品、硝酸、醋酸等多種介質。
球閥具有如下的一些優點：
1、流體阻力小，球閥是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。
2、開關迅速、方便，隻要閥杆轉動90°，球閥就完成了全開或全關動作，很容易實現快速啟閉。
3、密封性能好。球閥閥座密封圈一般采用聚四氟乙烯等彈性材料製造，易於保證密封，而且球閥的密封力隨著介質壓力的增加而增大。
4、閥fa杆gan密mi封feng可ke靠kao。球qiu閥fa啟qi閉bi時shi閥fa杆gan隻zhi作zuo旋xuan轉zhuan運yun動dong，因yin此ci閥fa杆gan的de填tian料liao密mi封feng不bu易yi被bei破po壞huai，而er且qie閥fa杆gan倒dao密mi封feng的de密mi封feng力li隨sui著zhe介jie質zhi壓ya力li的de增zeng加jia而er增zeng大da。
5、球閥的啟閉隻做90°轉動，故容易實現自動化控製和遠距離控製，球閥可配置氣動裝置、電動裝置、液動裝置、氣液聯動裝置或電液聯動裝置。
6、球閥通道平整光滑，不易沉積介質，可以進行管線通球。
一、三片式對焊球閥產品特征
公稱壓力：1.6-6.4MPa
適用穩定範圍：-20～232℃～350℃
適用介質：水、油、氣及某些腐蝕性液體(W。O。G)
螺紋類型：G。NPT。BSPT。BSP。DI259/2999
二、三片式對焊球閥主要連接尺寸及重量 單位：mm
|
SIZE |
1/4" |
143/8" |
17.51/2" |
3/4" |
1" |
1-1/4" |
1-1/2" |
2" |
2-1/2" |
3" |
4" |
|
D |
11.6 |
12.7 |
15 |
20 |
25 |
32 |
38 |
50 |
65 |
80 |
100 |
|
L |
60 |
60 |
70 |
85 |
95 |
110 |
130 |
150 |
190 |
210 |
268 |
|
H |
50 |
50 |
130 |
130 |
165 |
165 |
190 |
190 |
250 |
250 |
280 |
|
E |
100 |
100 |
22.7 |
27.5 |
33.5 |
42 |
48.6 |
60.5 |
76.3 |
90 |
106.5 |
三、三片式對焊球閥主要零件材料
|
零件名稱 |
材質 |
|
|
閥體 |
不鏽鋼CF8M |
碳鋼WCB |
|
密封圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
閥蓋 |
不鏽鋼CF8M |
碳鋼WCB |
|
球體 |
不鏽鋼SS316 |
不鏽鋼SS304 |
|
閥杆 |
不鏽鋼SS316 |
不鏽鋼SS316 |
|
螺母 |
不鏽鋼SS304 |
不鏽鋼SS304 |
|
墊圈 |
不鏽鋼SS304 |
不鏽鋼SS304 |
|
手柄套 |
塑料 |
塑料 |
|
手柄 |
不鏽鋼SS304 |
不鏽鋼SS304 |
|
閥杆螺母 |
不鏽鋼SS304 |
不鏽鋼SS304 |
|
填料壓蓋螺母 |
不鏽鋼SS304 |
不鏽鋼SS304 |
|
填料 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
止推墊圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
螺栓 |
不鏽鋼SS304 |
不鏽鋼SS304 |
我公司球閥製造標準依照：①《通用閥門法蘭和對焊連接鋼製球閥》GB/T12237-89 ②《鐵製和銅製球閥》GB/T 15185-1994 ③《鋼製閥門 一般要求》GB/T 12224-2005 ④《生活飲用水輸配水設備及防護材料的安全性評價標準》 GB/T 17219-1998
購買本公司鑄鐵法蘭球閥請按以下指示進行安裝：（詳情或見產品說明書）
（1）取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行衝洗清潔。
（2）安裝前應按規定的信號（電動或氣動）進行整機測試（防止因運輸產生振動影響使用性能），合格後方可上線安裝（接線按電動執行機構線路圖）。
（3）準備與管道連接前，須衝洗和清除幹淨管道中殘存的雜質（這些物質可能會損壞閥座和球）。
（4）在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。
（5）本類閥應安裝在管道的水平方向或垂直方向。
（6）安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。
（7）與管道連接後，請用規定的扭矩交叉鎖緊法蘭連接螺栓。
