型號:Q41F 更新時間:2020-09-06

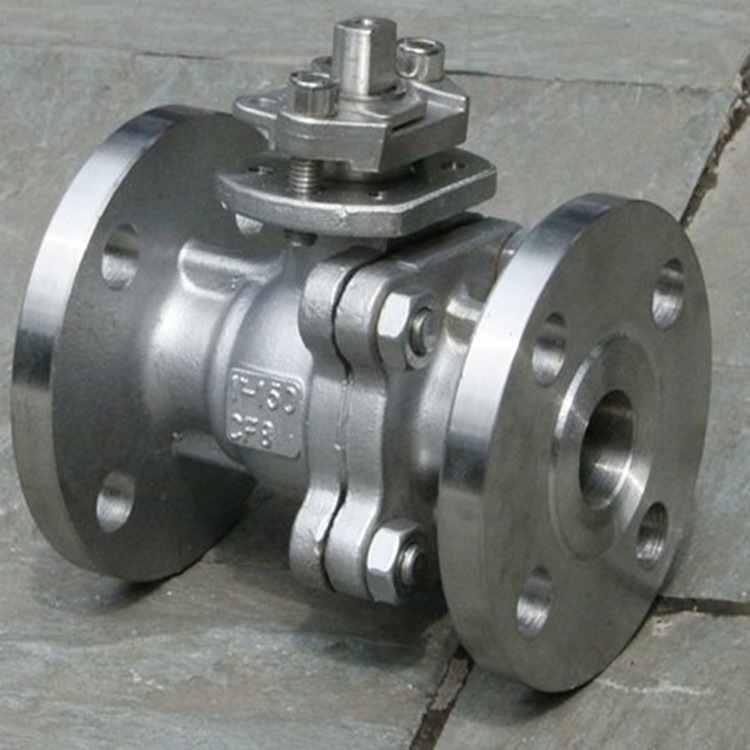

特點:鑄鋼法蘭球閥結構特點 1、流體阻力小、球閥是所有閥類中流體阻力最小的一種,即使是縮徑球閥,其流體阻力也相當小。 2、止推軸承減小閥杆磨擦力矩,可使閥杆長期操作平穩靈活。
Q41Fzhugangfalanqiufayoubengongsijingxinshengchandeyikuanqiufa,zaibaozhengzhiliangdetongshi,jiageyefeichangheli,yijizaishouhoufangmianwomenyezuodefeichangwanshan。xuanzewomengongsidezhekuanchanpinyidingbuhuirangninshiwang。鑄鋼法蘭球閥由適用於各種不同的輕重工業工況以及建築管道。廣泛應用於:化工,液化石油氣,車船製造設備,水、石油、啤酒、製藥、電力,機械設備閥門、電子工業閥門,城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。
| 產品名稱 | Q41F、Q341F鑄鋼法蘭球閥 |
| 產品型號 | Q41F、Q341F |
| 公稱通徑 | DN15-250 |
| 壓力範圍 | 1.0-6.4MPa |
| 閥體材質 | 鑄鋼、碳鋼 |
產品介紹:
鑄鋼法蘭球閥用於截斷或接通管路中的介質,選用不同的材質,可分別適用於水、蒸汽、油品、液化氣、天然氣、煤氣、硝酸、醋酸、氧化性介質、尿素等多種介質。
設計標準:
設計與製造按GB/T12237
結構長度按GB/T12221
法蘭連接尺寸按JB/T79
檢驗按JB/T9092
球閥特點:
(1)流體阻力小,全通徑的球閥基本沒有流阻。
(2)結構簡單、體積小、重量輕。
(3)jinmikekao。tayoulianggemifengmian,erqiemuqianqiufademifengmiancailiaoguangfanshiyonggezhongsuliao,mifengxinghao,nengshixianwanquanmifeng。zaizhenkongxitongzhongyeyiguangfanshiyong。
(4)操作方便,開閉迅速,從全開到全關隻要旋轉90°,便於遠距離的控製。
(5)維修方便,球閥結構簡單,密封圈一般都是活動的,拆卸更換都比較方便。
(6)在全開或全閉時,球體和閥座的密封麵與介質隔離,介質通過時,不會引起閥門密封麵的侵蝕。
(7)適用範圍廣,通徑從小到幾毫米,大到幾米,從高真空至高壓力都可應用。
(8)由於球閥在啟閉過程中有擦拭性,所以可用於帶懸浮固體顆粒的介質中
|
試驗項目 |
殼體試驗 |
密封試驗 |
上密封試驗 |
氣密封試驗 |
|
|
介質 |
水 |
氣 |
|||
|
單位 |
MPa |
MPa |
MPa |
MPa |
|
|
公稱壓力PN(MPa) |
1.6 |
2.4 |
1 8 |
1 8 |
0.5-0.7 |
|
2.5 |
3.8 |
2.8 |
2.8 |
||
|
4.0 |
6.0 |
4.4 |
4.4 |
||
|
6.4 |
9.6 |
7.0 |
7.0 |
||
|
10.0 |
15.0 |
11.0 |
11.0 |
||
|
16.0 |
24.0 |
18.0 |
18.0 |
||
主要零件材料:
|
名稱 |
材料 |
||||||||
|
閥體 /閥蓋 |
CF8 |
CF3 |
CF8M |
CF3M |
WCB |
LCB |
WC6 |
WC9 |
C5 |
|
球體 |
CF8 |
CF3 |
CF8M |
CF3M |
WCB HCr |
CF8 |
CF8 |
CF8 |
CF8 |
|
閥杆 |
F304 |
F304L |
F316 |
F316L |
2C13 |
F304 |
F304 |
F304 |
F304 |
|
閥座 |
PTFE/PPL |
||||||||
|
填料 /墊片 |
PTFE/PPL |
石墨 |
|||||||
|
螺栓 |
不鏽鋼 |
35CrMoA |
|||||||
|
螺母 |
不鏽鋼 |
45、35CrMoA |
|||||||
|
手柄 |
鑄鋼 |
||||||||
1.6MPa主要連接尺寸:
|
型號 |
公稱通徑 DN(mm) |
尺寸(mm) |
|||||||
|
L |
D |
D1 |
D2 |
b-f |
z-Φd |
H |
W |
||
|
Q41F-16C Q341F-16C Q641F-16C Q941F-16C |
15 |
130 |
95 |
65 |
45 |
14-2 |
4-Φ14 |
65 |
115 |
|
20 |
140 |
105 |
75 |
55 |
14-2 |
4-Φ14 |
75 |
130 |
|
|
25 |
150 |
115 |
85 |
65 |
14-2 |
4-Φ14 |
85 |
150 |
|
|
32 |
165 |
135 |
100 |
78 |
16-2 |
4-Φ18 |
95 |
190 |
|
|
40 |
180 |
145 |
110 |
85 |
16-3 |
4-Φ18 |
105 |
230 |
|
|
50 |
200 |
160 |
125 |
100 |
16-3 |
4-Φ18 |
115 |
240 |
|
|
65 |
220 |
180 |
145 |
120 |
18-3 |
4-Φ18 |
145 |
280 |
|
|
80 |
250 |
195 |
160 |
135 |
20-3 |
8-Φ18 |
160 |
310 |
|
|
100 |
280 |
215 |
180 |
155 |
20-3 |
8-Φ18 |
185 |
330 |
|
|
125 |
320 |
245 |
210 |
185 |
22-3 |
8-Φ18 |
215 |
600 |
|
|
150 |
360 |
280 |
240 |
210 |
24-3 |
8-中23 |
245 |
800 |
|
|
200 |
400 |
335 |
295 |
265 |
26-3 |
12-Φ23 |
300 |
1000 |
|
|
250 |
450 |
405 |
355 |
320 |
30-3 |
12-Φ25 |
380 |
1200 |
|
2.5MPa主要連接尺寸:
|
型號 |
公稱通徑 DN(mm) |
尺寸(mm) |
|||||||
|
L |
D |
D1 |
D2 |
b-f |
z-Φd |
H |
W |
||
|
Q41F-25C Q341F-25C Q641F-25C Q941F-25C |
15 |
130 |
95 |
65 |
45 |
14-2 |
4-Φ14 |
65 |
115 |
|
20 |
140 |
105 |
75 |
55 |
14-2 |
4-Φ14 |
75 |
130 |
|
|
25 |
150 |
115 |
85 |
65 |
14-2 |
4-Φ14 |
85 |
150 |
|
|
32 |
165 |
135 |
100 |
78 |
16-2 |
4-Φ18 |
95 |
190 |
|
|
40 |
180 |
145 |
110 |
85 |
18-3 |
4-Φ18 |
105 |
230 |
|
|
50 |
200 |
160 |
125 |
100 |
20-3 |
4-Φ18 |
115 |
240 |
|
|
65 |
220 |
180 |
145 |
120 |
22-3 |
8-Φ18 |
145 |
280 |
|
|
80 |
250 |
195 |
160 |
135 |
22-3 |
8-Φ18 |
160 |
310 |
|
|
100 |
280 |
230 |
190 |
160 |
24-3 |
8-Φ23 |
185 |
330 |
|
|
125 |
320 |
270 |
220 |
188 |
28-3 |
8-Φ25 |
215 |
600 |
|
|
150 |
360 |
300 |
250 |
218 |
30-3 |
8-Φ25 |
245 |
800 |
|
|
200 |
400 |
360 |
310 |
278 |
34-3 |
12-Φ25 |
300 |
1000 |
|
|
250 |
450 |
425 |
370 |
332 |
36-3 |
12-Φ30 |
380 |
1200 |
|
4.0MPa主要連接尺寸:
|
型號 |
公稱通徑 DN(mm) |
尺寸 (mm) |
||||||||
|
L |
D |
D1 |
D2 |
D6 |
b-f |
z-Φd |
H |
W |
||
|
Q41F-40C Q341F-40C Q641F-40C Q941F-40C |
15 |
130 |
95 |
65 |
45 |
40 |
16-2 |
4-Φ14 |
70 |
115 |
|
20 |
140 |
105 |
75 |
55 |
51 |
16-2 |
4-Φ14 |
80 |
130 |
|
|
25 |
150 |
115 |
85 |
65 |
58 |
16-2 |
4-Φ14 |
90 |
150 |
|
|
32 |
180 |
135 |
100 |
78 |
66 |
18-3 |
4-Φ18 |
100 |
190 |
|
|
40 |
200 |
145 |
110 |
85 |
76 |
18-3 |
4-Φ18 |
110 |
230 |
|
|
50 |
220 |
160 |
125 |
100 |
88 |
20-3 |
4-Φ18 |
120 |
240 |
|
|
65 |
250 |
180 |
145 |
120 |
110 |
22-3 |
8-Φ18 |
150 |
280 |
|
|
80 |
280 |
195 |
160 |
135 |
121 |
22-3 |
8-Φ18 |
170 |
310 |
|
|
100 |
320 |
230 |
190 |
160 |
150 |
24-3 |
8-Φ23 |
190 |
330 |
|
|
125 |
360 |
270 |
220 |
188 |
176 |
28-3 |
8-Φ25 |
220 |
600 |
|
|
150 |
400 |
300 |
250 |
218 |
204 |
30-3 |
8-Φ25 |
250 |
800 |
|
|
200 |
550 |
375 |
320 |
282 |
260 |
38-3 |
12-Φ30 |
390 |
1200 |
|
6.4MPa主要連接尺寸:
|
型號 Type |
公稱通徑 DN(mm) |
尺寸(mm) |
||||||||
|
L |
D |
D1 |
D2 |
D6 |
b-f |
z-Φd |
H |
W |
||
|
Q41F-64C Q341F-64C Q641F-64C Q941F-64C |
15 |
140 |
105 |
75 |
55 |
40 |
18-2 |
4-Φ14 |
75 |
115 |
|
20 |
160 |
125 |
90 |
68 |
51 |
20-2 |
4-Φ18 |
85 |
130 |
|
|
25 |
180 |
135 |
100 |
78 |
58 |
22-2 |
4-Φ18 |
95 |
150 |
|
|
32 |
200 |
150 |
110 |
82 |
66 |
24-2 |
4-Φ23 |
105 |
190 |
|
|
40 |
220 |
165 |
125 |
95 |
76 |
24-3 |
4-Φ23 |
120 |
230 |
|
|
50 |
250 |
175 |
135 |
105 |
88 |
26-3 |
4-Φ23 |
130 |
240 |
|
|
65 |
280 |
200 |
160 |
130 |
110 |
28-3 |
8-Φ23 |
160 |
280 |
|
|
80 |
320 |
210 |
170 |
140 |
121 |
30-3 |
8-Φ23 |
180 |
310 |
|
|
100 |
360 |
250 |
200 |
168 |
150 |
32-3 |
8-Φ25 |
200 |
330 |
|
|
125 |
381 |
295 |
240 |
202 |
176 |
36-3 |
8-Φ30 |
230 |
600 |
|
|
150 |
403 |
340 |
280 |
240 |
204 |
38-3 |
8-Φ34 |
260 |
800 |
|
|
200 |
502 |
405 |
345 |
300 |
260 |
44-3 |
12-Φ34 |
400 |
1200 |
|
我公司球閥製造標準依照:①《通用閥門法蘭和對焊連接鋼製球閥》GB/T12237-89 ②《鐵製和銅製球閥》GB/T 15185-1994 ③《鋼製閥門 一般要求》GB/T 12224-2005 ④《生活飲用水輸配水設備及防護材料的安全性評價標準》 GB/T 17219-1998
購買本公司球閥請按以下指示進行安裝:(詳情或見產品說明書)
(1)取掉法蘭端兩邊的保護蓋,在閥完全打開的狀態下進行衝洗清潔。
(2)安裝前應按規定的信號(電動或氣動)進行整機測試(防止因運輸產生振動影響使用性能),合格後方可上線安裝(接線按電動執行機構線路圖)。
(3)準備與管道連接前,須衝洗和清除幹淨管道中殘存的雜質(這些物質可能會損壞閥座和球)。
(4)在安裝期間,請不要用閥的執行機構部分作為起重的吊裝點,以避免損壞執行機構及附件。
(5)本類閥應安裝在管道的水平方向或垂直方向。
(6)安裝點附近的管道不可有低垂或者承受外力的現象,可以用管道支架或者支撐物來消除管線的偏離。
(7)與管道連接後,請用規定的扭矩交叉鎖緊法蘭連接螺栓。
