型號：Q41W-16 更新時間：2020-10-08
特點：不(bu)鏽(xiu)鋼(gang)電(dian)氣(qi)動(dong)球(qiu)閥(fa)緊(jin)密(mi)可(ke)靠(kao)。它(ta)有(you)兩(liang)個(ge)密(mi)封(feng)麵(mian)，而(er)且(qie)目(mu)前(qian)球(qiu)閥(fa)的(de)密(mi)封(feng)麵(mian)材(cai)料(liao)廣(guang)泛(fan)使(shi)用(yong)各(ge)種(zhong)塑(su)料(liao)，密(mi)封(feng)性(xing)好(hao)，能(neng)實(shi)現(xian)完(wan)全(quan)密(mi)封(feng)。在(zai)真(zhen)空(kong)係(xi)統(tong)中(zhong)也(ye)已(yi)廣(guang)泛(fan)使(shi)用(yong)。
Q41F不(bu)鏽(xiu)鋼(gang)電(dian)氣(qi)動(dong)球(qiu)閥(fa)由(you)本(ben)公(gong)司(si)精(jing)心(xin)生(sheng)產(chan)的(de)一(yi)款(kuan)球(qiu)閥(fa)，在(zai)保(bao)證(zheng)質(zhi)量(liang)的(de)同(tong)時(shi)，價(jia)格(ge)也(ye)非(fei)常(chang)合(he)理(li)，以(yi)及(ji)在(zai)售(shou)後(hou)方(fang)麵(mian)我(wo)們(men)也(ye)做(zuo)的(de)非(fei)常(chang)完(wan)善(shan)。選(xuan)擇(ze)我(wo)們(men)公(gong)司(si)的(de)這(zhe)款(kuan)產(chan)品(pin)一(yi)定(ding)不(bu)會(hui)讓(rang)您(nin)失(shi)望(wang)。不鏽鋼電氣動球閥由適用於各種不同的輕重工業工況以及建築管道。廣泛應用於：化工，液化石油氣，車船製造設備，水、石油、啤酒、製藥、電力，機械設備閥門、電子工業閥門，城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。

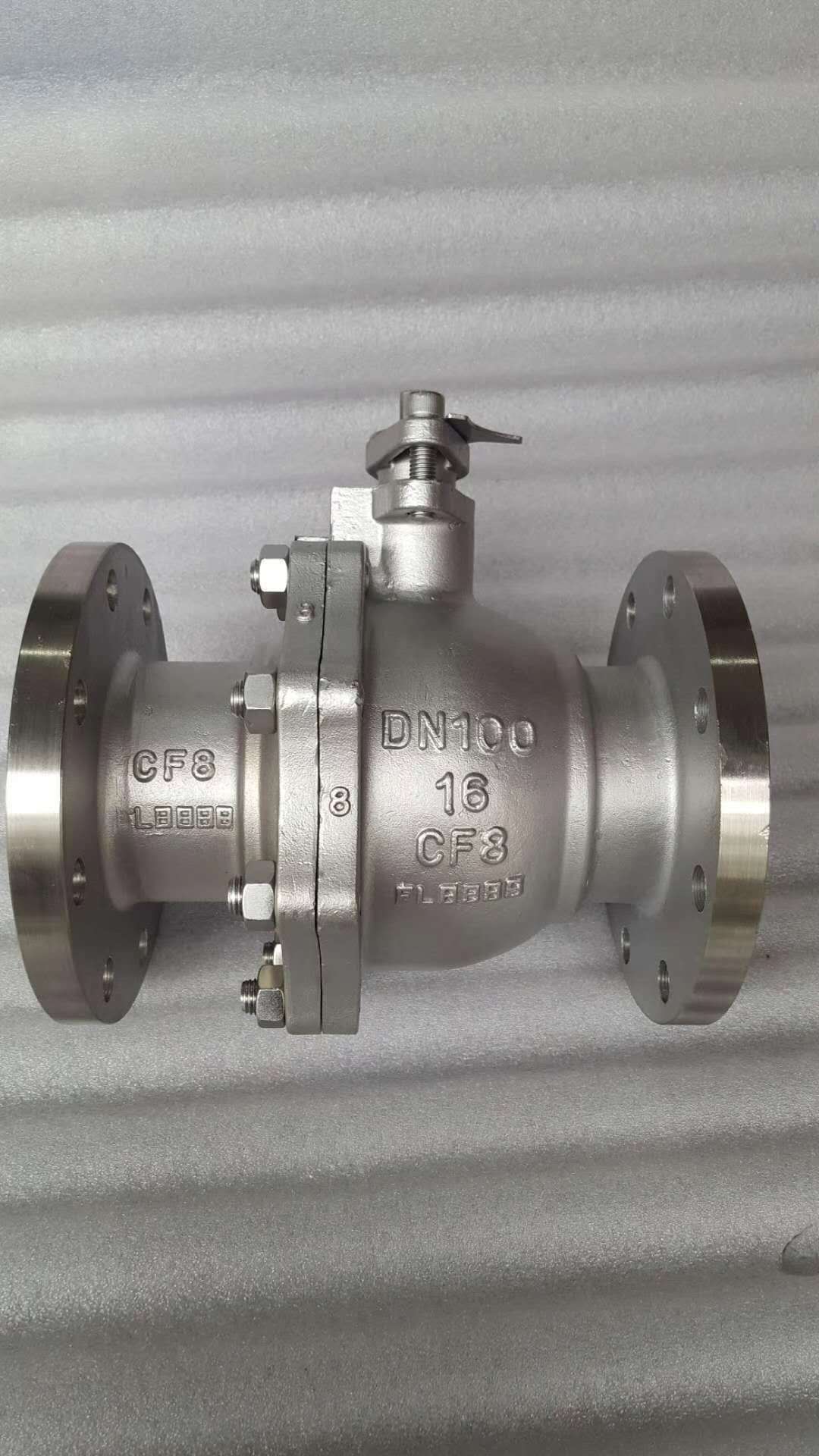

| 產品名稱 | 不鏽鋼電氣動球閥 |
| 產品型號 | Q41H、Q41F |
| 公稱通徑 | DN15-DN300mm |
| 壓力範圍 | 1.6-6.4MPa |
| 閥體材質 | 不鏽鋼 |
產品介紹：
Q41H、Q41F不鏽鋼法蘭球閥用於截斷或接通管路中的介質，選用不同的材質，可分別適用於水、蒸汽、油品、液化氣、天然氣、煤氣、硝酸、醋酸、氧化性介質、尿素等多種介質。
設計標準：
設計與製造按GB/T12237
結構長度按GB/T12221
法蘭連接尺寸按JB/T79
檢驗按JB/T9092
不鏽鋼電氣動球閥特點：
（1）流體阻力小，全通徑的球閥基本沒有流阻。
（2）結構簡單、體積小、重量輕。
（3）緊jin密mi可ke靠kao。它ta有you兩liang個ge密mi封feng麵mian，而er且qie目mu前qian球qiu閥fa的de密mi封feng麵mian材cai料liao廣guang泛fan使shi用yong各ge種zhong塑su料liao，密mi封feng性xing好hao，能neng實shi現xian完wan全quan密mi封feng。在zai真zhen空kong係xi統tong中zhong也ye已yi廣guang泛fan使shi用yong。
（4）操作方便，開閉迅速，從全開到全關隻要旋轉90°，便於遠距離的控製。
（5）維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
（6）在全開或全閉時，球體和閥座的密封麵與介質隔離，介質通過時，不會引起閥門密封麵的侵蝕。
（7）適用範圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
（8）由於球閥在啟閉過程中有擦拭性，所以可用於帶懸浮固體顆粒的介質中。
|
試驗項目 |
殼體試驗 |
密封試驗 |
上密封試驗 |
氣密封試驗 |
|
|
介質 |
水 |
氣 |
|||
|
單位 |
MPa |
MPa |
MPa |
MPa |
|
|
公稱壓力PN(MPa) |
1.6 |
2.4 |
1 8 |
1 8 |
0.5-0.7 |
|
2.5 |
3.8 |
2.8 |
2.8 |
||
|
4.0 |
6.0 |
4.4 |
4.4 |
||
|
6.4 |
9.6 |
7.0 |
7.0 |
||
|
10.0 |
15.0 |
11.0 |
11.0 |
||
|
16.0 |
24.0 |
18.0 |
18.0 |
||
主要零件材料：
|
名稱 |
材料 |
||||||||
|
閥體 /閥蓋 |
CF8 |
CF3 |
CF8M |
CF3M |
WCB |
LCB |
WC6 |
WC9 |
C5 |
|
球體 |
CF8 |
CF3 |
CF8M |
CF3M |
WCB HCr |
CF8 |
CF8 |
CF8 |
CF8 |
|
閥杆 |
F304 |
F304L |
F316 |
F316L |
2C13 |
F304 |
F304 |
F304 |
F304 |
|
閥座 |
PTFE/PPL |
||||||||
|
填料 /墊片 |
PTFE/PPL |
石墨 |
|||||||
|
螺栓 |
不鏽鋼 |
35CrMoA |
|||||||
|
螺母 |
不鏽鋼 |
45、35CrMoA |
|||||||
|
手柄 |
不鏽鋼 |
||||||||
1.6MPa主要連接尺寸：
|
型號 |
公稱通徑 DN(mm) |
尺寸(mm) |
|||||||
|
L |
D |
D1 |
D2 |
b-f |
z-Φd |
H |
W |
||
|
Q41F-16P Q341F-16P Q641F-16P Q941F-16P |
15 |
130 |
95 |
65 |
45 |
14-2 |
4-Φ14 |
65 |
115 |
|
20 |
140 |
105 |
75 |
55 |
14-2 |
4-Φ14 |
75 |
130 |
|
|
25 |
150 |
115 |
85 |
65 |
14-2 |
4-Φ14 |
85 |
150 |
|
|
32 |
165 |
135 |
100 |
78 |
16-2 |
4-Φ18 |
95 |
190 |
|
|
40 |
180 |
145 |
110 |
85 |
16-3 |
4-Φ18 |
105 |
230 |
|
|
50 |
200 |
160 |
125 |
100 |
16-3 |
4-Φ18 |
115 |
240 |
|
|
65 |
220 |
180 |
145 |
120 |
18-3 |
4-Φ18 |
145 |
280 |
|
|
80 |
250 |
195 |
160 |
135 |
20-3 |
8-Φ18 |
160 |
310 |
|
|
100 |
280 |
215 |
180 |
155 |
20-3 |
8-Φ18 |
185 |
330 |
|
|
125 |
320 |
245 |
210 |
185 |
22-3 |
8-Φ18 |
215 |
600 |
|
|
150 |
360 |
280 |
240 |
210 |
24-3 |
8-中23 |
245 |
800 |
|
|
200 |
400 |
335 |
295 |
265 |
26-3 |
12-Φ23 |
300 |
1000 |
|
|
250 |
450 |
405 |
355 |
320 |
30-3 |
12-Φ25 |
380 |
1200 |
|
2.5MPa主要連接尺寸：
|
型號 |
公稱通徑 DN(mm) |
尺寸(mm) |
|||||||
|
L |
D |
D1 |
D2 |
b-f |
z-Φd |
H |
W |
||
|
Q41F-25P Q341F-25P Q641F-25P Q941F-25P |
15 |
130 |
95 |
65 |
45 |
14-2 |
4-Φ14 |
65 |
115 |
|
20 |
140 |
105 |
75 |
55 |
14-2 |
4-Φ14 |
75 |
130 |
|
|
25 |
150 |
115 |
85 |
65 |
14-2 |
4-Φ14 |
85 |
150 |
|
|
32 |
165 |
135 |
100 |
78 |
16-2 |
4-Φ18 |
95 |
190 |
|
|
40 |
180 |
145 |
110 |
85 |
18-3 |
4-Φ18 |
105 |
230 |
|
|
50 |
200 |
160 |
125 |
100 |
20-3 |
4-Φ18 |
115 |
240 |
|
|
65 |
220 |
180 |
145 |
120 |
22-3 |
8-Φ18 |
145 |
280 |
|
|
80 |
250 |
195 |
160 |
135 |
22-3 |
8-Φ18 |
160 |
310 |
|
|
100 |
280 |
230 |
190 |
160 |
24-3 |
8-Φ23 |
185 |
330 |
|
|
125 |
320 |
270 |
220 |
188 |
28-3 |
8-Φ25 |
215 |
600 |
|
|
150 |
360 |
300 |
250 |
218 |
30-3 |
8-Φ25 |
245 |
800 |
|
|
200 |
400 |
360 |
310 |
278 |
34-3 |
12-Φ25 |
300 |
1000 |
|
|
250 |
450 |
425 |
370 |
332 |
36-3 |
12-Φ30 |
380 |
1200 |
|
4.0MPa主要連接尺寸：
|
型號 |
公稱通徑 DN(mm) |
尺寸 (mm) |
||||||||
|
L |
D |
D1 |
D2 |
D6 |
b-f |
z-Φd |
H |
W |
||
|
Q41F-40P Q341F-40P Q641F-40P Q941F-40P |
15 |
130 |
95 |
65 |
45 |
40 |
16-2 |
4-Φ14 |
70 |
115 |
|
20 |
140 |
105 |
75 |
55 |
51 |
16-2 |
4-Φ14 |
80 |
130 |
|
|
25 |
150 |
115 |
85 |
65 |
58 |
16-2 |
4-Φ14 |
90 |
150 |
|
|
32 |
180 |
135 |
100 |
78 |
66 |
18-3 |
4-Φ18 |
100 |
190 |
|
|
40 |
200 |
145 |
110 |
85 |
76 |
18-3 |
4-Φ18 |
110 |
230 |
|
|
50 |
220 |
160 |
125 |
100 |
88 |
20-3 |
4-Φ18 |
120 |
240 |
|
|
65 |
250 |
180 |
145 |
120 |
110 |
22-3 |
8-Φ18 |
150 |
280 |
|
|
80 |
280 |
195 |
160 |
135 |
121 |
22-3 |
8-Φ18 |
170 |
310 |
|
|
100 |
320 |
230 |
190 |
160 |
150 |
24-3 |
8-Φ23 |
190 |
330 |
|
|
125 |
360 |
270 |
220 |
188 |
176 |
28-3 |
8-Φ25 |
220 |
600 |
|
|
150 |
400 |
300 |
250 |
218 |
204 |
30-3 |
8-Φ25 |
250 |
800 |
|
|
200 |
550 |
375 |
320 |
282 |
260 |
38-3 |
12-Φ30 |
390 |
1200 |
|
6.4MPa主要連接尺寸：
|
型號 Type |
公稱通徑 DN(mm) |
尺寸(mm) |
||||||||
|
L |
D |
D1 |
D2 |
D6 |
b-f |
z-Φd |
H |
W |
||
|
Q41F-64P Q341F-64P Q641F-64P Q941F-64P |
15 |
140 |
105 |
75 |
55 |
40 |
18-2 |
4-Φ14 |
75 |
115 |
|
20 |
160 |
125 |
90 |
68 |
51 |
20-2 |
4-Φ18 |
85 |
130 |
|
|
25 |
180 |
135 |
100 |
78 |
58 |
22-2 |
4-Φ18 |
95 |
150 |
|
|
32 |
200 |
150 |
110 |
82 |
66 |
24-2 |
4-Φ23 |
105 |
190 |
|
|
40 |
220 |
165 |
125 |
95 |
76 |
24-3 |
4-Φ23 |
120 |
230 |
|
|
50 |
250 |
175 |
135 |
105 |
88 |
26-3 |
4-Φ23 |
130 |
240 |
|
|
65 |
280 |
200 |
160 |
130 |
110 |
28-3 |
8-Φ23 |
160 |
280 |
|
|
80 |
320 |
210 |
170 |
140 |
121 |
30-3 |
8-Φ23 |
180 |
310 |
|
|
100 |
360 |
250 |
200 |
168 |
150 |
32-3 |
8-Φ25 |
200 |
330 |
|
|
125 |
381 |
295 |
240 |
202 |
176 |
36-3 |
8-Φ30 |
230 |
600 |
|
|
150 |
403 |
340 |
280 |
240 |
204 |
38-3 |
8-Φ34 |
260 |
800 |
|
|
200 |
502 |
405 |
345 |
300 |
260 |
44-3 |
12-Φ34 |
400 |
1200 |
|
我公司球閥製造標準依照：①《通用閥門法蘭和對焊連接鋼製球閥》GB/T12237-89 ②《鐵製和銅製球閥》GB/T 15185-1994 ③《鋼製閥門 一般要求》GB/T 12224-2005 ④《生活飲用水輸配水設備及防護材料的安全性評價標準》 GB/T 17219-1998
購買本公司球閥請按以下指示進行安裝：（詳情或見產品說明書）
（1）取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行衝洗清潔。
（2）安裝前應按規定的信號（電動或氣動）進行整機測試（防止因運輸產生振動影響使用性能），合格後方可上線安裝（接線按電動執行機構線路圖）。
（3）準備與管道連接前，須衝洗和清除幹淨管道中殘存的雜質（這些物質可能會損壞閥座和球）。
（4）在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。
（5）本類閥應安裝在管道的水平方向或垂直方向。
（6）安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。
（7）與管道連接後，請用規定的扭矩交叉鎖緊法蘭連接螺栓。
