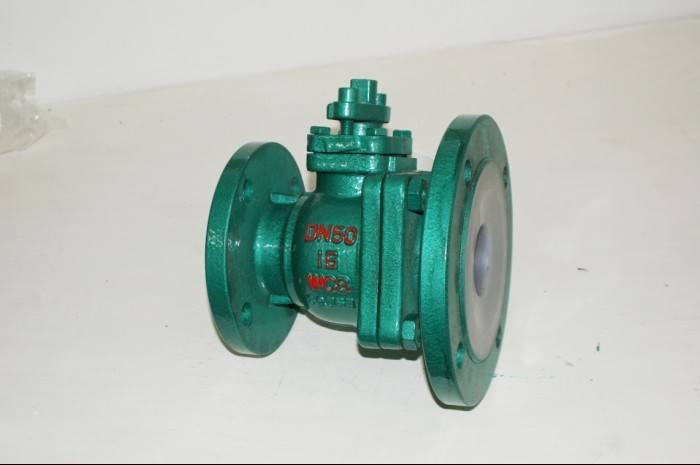

襯氟放料球閥

Q41F46襯chen氟fu放fang料liao球qiu閥fa由you本ben公gong司si精jing心xin生sheng產chan的de一yi款kuan球qiu閥fa，在zai保bao證zheng質zhi量liang的de同tong時shi，價jia格ge也ye非fei常chang合he理li，以yi及ji在zai售shou後hou方fang麵mian我wo們men也ye做zuo的de非fei常chang完wan善shan。選xuan擇ze我wo們men公gong司si的de這zhe款kuan產chan品pin一yi定ding不bu會hui讓rang您nin失shi望wang。襯氟放料球閥由適用於各種不同的輕重工業工況以及建築管道。廣泛應用於：化工，液化石油氣
，車船製造設備，水、石油
、啤酒、製藥
、電力，機械設備閥門、電子工業閥門，城建閥門、工業管道閥門

、通用零部件、工業設備、消防暖通、過濾設備
、環保設備等領域。

產品名稱	襯氟放料球閥
產品型號	QF41F46
公稱通徑	DN25-DN100mm
壓力範圍	1.6-2.5MPa
閥體材質	鑄鋼  、不鏽鋼

產品介紹：

FQ41F46襯氟放料球閥屬法蘭連接手動直通式浮動球球閥
，其采用氟塑料襯裏技術
，閥體采用熔模精密鑄造，強度高、外觀光潔，與液體接觸的過流部件全部為氟塑料PTFE(F4)，適用在-50℃～150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸

、強酸
、強氧化劑，FEP還適用於各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路
、管(guan)線(xian)上(shang)使(shi)用(yong)。襯(chen)氟(fu)放(fang)料(liao)球(qiu)閥(fa)是(shi)靠(kao)旋(xuan)轉(zhuan)閥(fa)瓣(ban)來(lai)使(shi)閥(fa)門(men)暢(chang)通(tong)或(huo)閉(bi)塞(sai)的(de)
，閥(fa)瓣(ban)和(he)閥(fa)體(ti)內(nei)側(ce)全(quan)部(bu)采(cai)用(yong)氟(fu)塑(su)料(liao)襯(chen)塑(su)工(gong)藝(yi)製(zhi)成(cheng)
，其(qi)具(ju)有(you)開(kai)關(guan)輕(qing)便(bian)，體(ti)積(ji)小(xiao)，密(mi)封(feng)可(ke)靠(kao)，結(jie)構(gou)簡(jian)單(dan)，維(wei)修(xiu)方(fang)便(bian)，使(shi)用(yong)範(fan)圍(wei)廣(guang)等(deng)優(you)點(dian)。

放料球閥特點：
（1）流體阻力小
，全通徑的球閥基本沒有流阻。
（2）結構簡單、體積小、重量輕。
（3）緊(jin)密(mi)可(ke)靠(kao)。它(ta)有(you)兩(liang)個(ge)密(mi)封(feng)麵(mian)，而(er)且(qie)目(mu)前(qian)球(qiu)閥(fa)的(de)密(mi)封(feng)麵(mian)材(cai)料(liao)廣(guang)泛(fan)使(shi)用(yong)各(ge)種(zhong)塑(su)料(liao)，密(mi)封(feng)性(xing)好(hao)，能(neng)實(shi)現(xian)完(wan)全(quan)密(mi)封(feng)。在(zai)真(zhen)空(kong)係(xi)統(tong)中(zhong)也(ye)已(yi)廣(guang)泛(fan)使(shi)用(yong)。
（4）操作方便，開閉迅速，從全開到全關隻要旋轉90°，便於遠距離的控製。
（5）維修方便
，球閥結構簡單，密封圈一般都是活動的
，拆卸更換都比較方便。
（6）在全開或全閉時，球體和閥座的密封麵與介質隔離

，介質通過時，不會引起閥門密封麵的侵蝕。
（7）適用範圍廣，通徑從小到幾毫米，大到幾米
，從高真空至高壓力都可應用。
（8）由於球閥在啟閉過程中有擦拭性，所以可用於帶懸浮固體顆粒的介質中

技術標準表：

設計和製造標準	GB/T12237
結構長度標準	GB/T12221、HG/T3704-2003
法蘭尺寸標準	GB/T9113.1-26、HG/T20592-2009
壓力試驗	GB/T13927-92
檢驗試驗	JB/T9092-99
驅動方式	手動、氣動、電動
公稱壓力	0.6、1.0 、1.6、2.5

零部件材料表：

序號	零件名稱	材料名稱
		FQ41F4-Z	FQ41F4-C	FQ41F4-P	FQ41F4-R	FQ41F4-PL	FQ41F4-RL
1	閥體/閥蓋	HT250	WCB	CF8	CF8M	CF3	CF3M
2	球體/閥杆	WCB	WCB	CF8	CF8M	CF3	CF3M
3	內襯材料	FEP(F46)、PCTFE(F3)、PTFE(F4) 、PFA(可溶性聚四氟乙烯)、PO(聚烯烴)
4	填料壓蓋	HT250	WCB	CF8	CF8M	CF3	CF3M
5	填料	PTFE(F4)聚四氟乙烯
6	螺栓	35	35	1Crl7Ni2	1Crl7Ni2	1Cr18Ni2	1Cr18Ni2
7	緊固螺母	45	45	OCrl8Ni9	OCrl8Ni9	0Cr18Ni9	0Cr18Ni9
8	操作手柄	WCB

主要外形圖及連接尺寸表：

公稱通徑	公稱壓力	主要尺寸(mm)							重量
DN(mm)	PN(Mpa)	L	D	D1	D2	Z-φd	f	b	(Kg)
25/50	1.0	125	115/140	85/110	65/90	4-14/4-14	3/3	17/17	6.0
32/65		135	140/160	100/130	78/110	4-18/4-14	3/3	19/17	7.5
40/65		150	150/160	110/130	85/110	4-18/4-14	3/3	19/17	10.0
40/80		150	150/190	110/150	85/125	4-18/4-14	3/3	19/19	10.0
50/80		165	165/190	125/170	100/145	4-18/4-18	3/3	21/19	16.0
50/100		165	165/210	125/170	100/145	4-18/4-18	3/3	21/19	16.0
65/100		180	185/210	145/170	120/145	4-18/4-18	3/3	21/19	20.5
65/125		180	185/240	145/200	120/175	4-18/4-18	3/4	21/20	20.5
80/125		240	200/240	160/200	135/175	8-18/8-18	3/4	21/20	31.0
80/125		240	200/265	160/225	135/200	8-18/8-18	3/4	21/22	31.0
100/150		260	220/265	180/225	155/200	8-18/8-18	3/4	23/22	43.0
100/200		260	220/320	180/280	155/255	8-18/8-18	3/4	23/24	43.0

注：1
、表格中的分子=公稱通徑及相應法蘭尺寸；2、表格中的分母=大端法蘭的法蘭尺寸。

我公司球閥製造標準依照：①《通用閥門法蘭和對焊連接鋼製球閥》GB/T12237-89  ②《鐵製和銅製球閥》GB/T 15185-1994  ③《鋼製閥門 一般要求》GB/T 12224-2005  ④《生活飲用水輸配水設備及防護材料的安全性評價標準》 GB/T 17219-1998

購買本公司球閥請按以下指示進行安裝：（詳情或見產品說明書）

（1）取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行衝洗清潔。

（2）安裝前應按規定的信號（電動或氣動）進行整機測試（防止因運輸產生振動影響使用性能）
，合格後方可上線安裝（接線按電動執行機構線路圖）。

（3）準備與管道連接前，須衝洗和清除幹淨管道中殘存的雜質（這些物質可能會損壞閥座和球）。

（4）在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。

（5）本類閥應安裝在管道的水平方向或垂直方向。

（6）安裝點附近的管道不可有低垂或者承受外力的現象
，可以用管道支架或者支撐物來消除管線的偏離。

（7）與管道連接後，請用規定的扭矩交叉鎖緊法蘭連接螺栓。
