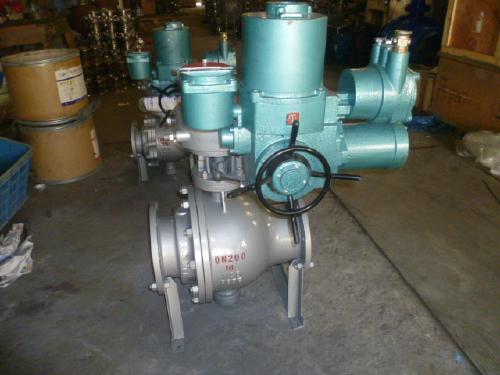

電動卸灰球閥,卸灰法蘭球閥

MQ947H電(dian)動(dong)卸(xie)灰(hui)球(qiu)閥(fa)由(you)本(ben)公(gong)司(si)精(jing)心(xin)生(sheng)產(chan)的(de)一(yi)款(kuan)球(qiu)閥(fa)
，在(zai)保(bao)證(zheng)質(zhi)量(liang)的(de)同(tong)時(shi)，價(jia)格(ge)也(ye)非(fei)常(chang)合(he)理(li)，以(yi)及(ji)在(zai)售(shou)後(hou)方(fang)麵(mian)我(wo)們(men)也(ye)做(zuo)的(de)非(fei)常(chang)完(wan)善(shan)。選(xuan)擇(ze)我(wo)們(men)公(gong)司(si)的(de)這(zhe)款(kuan)產(chan)品(pin)一(yi)定(ding)不(bu)會(hui)讓(rang)您(nin)失(shi)望(wang)。電動卸灰球閥由適用於各種不同的輕重工業工況以及建築管道。廣泛應用於：化工
，液化石油氣，車船製造設備，水、石油、啤酒、製藥
、電力，機械設備閥門、電子工業閥門，城建閥門
、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。

產品名稱	電動卸灰球閥
產品型號	MQ947H
公稱通徑	DN50-500
壓力範圍	1.6-16MPa
閥體材質	鑄鐵丨鑄鋼丨不鏽鋼（304L/R、316L/R）

產品介紹：

電動卸灰球閥在石油
、天然氣、煤炭和礦石的開采、提煉加工和管道輸送係統中；在化工產品
、醫藥和食品生產種

；在水電、火電和核電的電力生產係統中；在城市和工業企業的給排水、供熱、和供氣係統中；在農田的排灌係統中

；在治金生產係統中得以廣泛的應用，是一種與生產建設、國guo防fang建jian設she和he人ren民min生sheng活huo息xi息xi相xiang關guan的de重zhong要yao機ji械xie產chan品pin。球qiu閥fa密mi閉bi在zai各ge類lei管guan路lu係xi統tong種zhong用yong於yu截jie斷duan或huo接jie通tong介jie質zhi流liu，使shi介jie質zhi按an照zhao預yu定ding的de程cheng序xu輸shu送song到dao各ge個ge指zhi定ding點dian

電動卸灰球閥具有如下的一些優點：
1、流體阻力小，球閥是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。
2、開關迅速、方便，隻要閥杆轉動90°，球閥就完成了全開或全關動作，很容易實現快速啟閉。
3、密封性能好。球閥閥座密封圈一般采用聚四氟乙烯等彈性材料製造，易於保證密封，而且球閥的密封力隨著介質壓力的增加而增大。
4
、閥fa杆gan密mi封feng可ke靠kao。球qiu閥fa啟qi閉bi時shi閥fa杆gan隻zhi作zuo旋xuan轉zhuan運yun動dong，因yin此ci閥fa杆gan的de填tian料liao密mi封feng不bu易yi被bei破po壞huai，而er且qie閥fa杆gan倒dao密mi封feng的de密mi封feng力li隨sui著zhe介jie質zhi壓ya力li的de增zeng加jia而er增zeng大da。
5、球閥的啟閉隻做90°轉動
，故容易實現自動化控製和遠距離控製
，球閥可配置氣動裝置、電動裝置、液動裝置、氣液聯動裝置或電液聯動裝置。
6、球閥通道平整光滑，不易沉積介質
，可以進行管線通球。

主要零件材料及性能：

閥體	閥杆	閥球	密封麵	墊片	填料	工作溫度	適用介質
WCB	1Cr13	1Cr13	1Cr13 司太立合金 本體材料	柔性石墨 不鏽鋼加柔性石墨 08軟鋼 F304 F316	柔性石墨 編結石墨	-29-425℃	水、蒸汽、油品
WC6	15CrMo	15CrMo				-29-425℃
WC9	25Cr2MoV	25Cr2MoV
LCB	304	304				-46-354℃
CF8	304	304				-196-600℃	部分酸、堿
CF3	304L	304L
CF8M	316	316
CF3M	316L	316L

產品主要特點：
（1）
、手動部分可采用鋼板壓製的手柄或不鏽鋼鑄造的手柄。手柄設有限位結構，在閥門開啟、關閉的位置設定限位，當閥門使用在關鍵裝置上時，限位塊上設有鎖孔可鎖定開 關位置避免誤操作。手柄上有明顯地開和關標識。
（2）
、閥杆采用A182F（1Cr13）整體鍛造並調製處理，硬度達到HB220～250。閥杆通過平鍵或花鍵或方契與手柄連接
，通用性強，拆裝方便。閥杆設有防吹出結構。
（3）、閥門的填料選用編結
、柔性石墨密封圈或四氟烯密封圈，使得閥杆在一定的潤滑情況下實現可靠的密封。
（4）、根據需要
，球閥可設計成防靜電結構，在球體與閥杆、閥杆與閥體之間設置導電彈簧，避免靜電打火點燃易燃物質，確保係統安全。
（5）、密封副形式多樣。根據不同工況可選用軟密封、硬密封
、防火閥座等結構；DN150以下為浮球形式，DN200以下為固定球形式。
（6）、球qiu閥fa閥fa座zuo處chu可ke設she置zhi輔fu助zhu密mi封feng結jie構gou，在zai閥fa座zuo和he閥fa杆gan部bu位wei加jia裝zhuang注zhu脂zhi閥fa，緊jin急ji情qing況kuang下xia可ke暫zan時shi密mi封feng，並bing可ke根gen據ju需xu要yao加jia長chang閥fa杆gan以yi適shi宜yi埋mai地di鋪pu設she得de場chang所suo

PN0.25～1.6MPa主要連接尺寸及重量：

公稱壓力		50	65	80	100	125	150	200	250	300	350	400	450	500
係列1L		216	241	283	305	356	394	457	533	610	686	762	864	914
係列2L		-	-	-	-	-	-	500	600	700	800	900	-	1000
H		102	114	127	152	184	219	273	360	395	430	470	550	580
手動	H1	107	125	152	178	300	330	398	495	580	625	670	698	840
	E	-	-	-	-	-	-	115	116	171	171	257	257	257
	F	-	-	-	-	-	-	350	350	400	420	400	420	400
	W	230	400	400	650	1050	1050	600	600	800	800	800	800	800
	WT(KG)	12	16	22	35	58	74	205	322	460	576	864	1280	1600
電動	H2	-	-	-	-	-	554	600	652	760	770	830	-	940
	L1	-	-	-	-	-	235	235	235	259	400	400	-	410
氣動	H3	274	379	389	479	552	666	736	926	1059	1127	1127	1468	1538
	L2	270	405	405	576	576	776	776	776	1060	1060	1060	1360	1360

我公司球閥製造標準依照：①《通用閥門法蘭和對焊連接鋼製球閥》GB/T12237-89  ②《鐵製和銅製球閥》GB/T 15185-1994  ③《鋼製閥門 一般要求》GB/T 12224-2005  ④《生活飲用水輸配水設備及防護材料的安全性評價標準》 GB/T 17219-1998

購買本公司鑄鐵法蘭球閥請按以下指示進行安裝：（詳情或見產品說明書）

（1）取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行衝洗清潔。

（2）安裝前應按規定的信號（電動或氣動）進行整機測試（防止因運輸產生振動影響使用性能），合格後方可上線安裝（接線按電動執行機構線路圖）。

（3）準備與管道連接前
，須衝洗和清除幹淨管道中殘存的雜質（這些物質可能會損壞閥座和球）。

（4）在安裝期間
，請不要用閥的執行機構部分作為起重的吊裝點

，以避免損壞執行機構及附件。

（5）本類閥應安裝在管道的水平方向或垂直方向。

（6）安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。

（7）與管道連接後，請用規定的扭矩交叉鎖緊法蘭連接螺栓。
