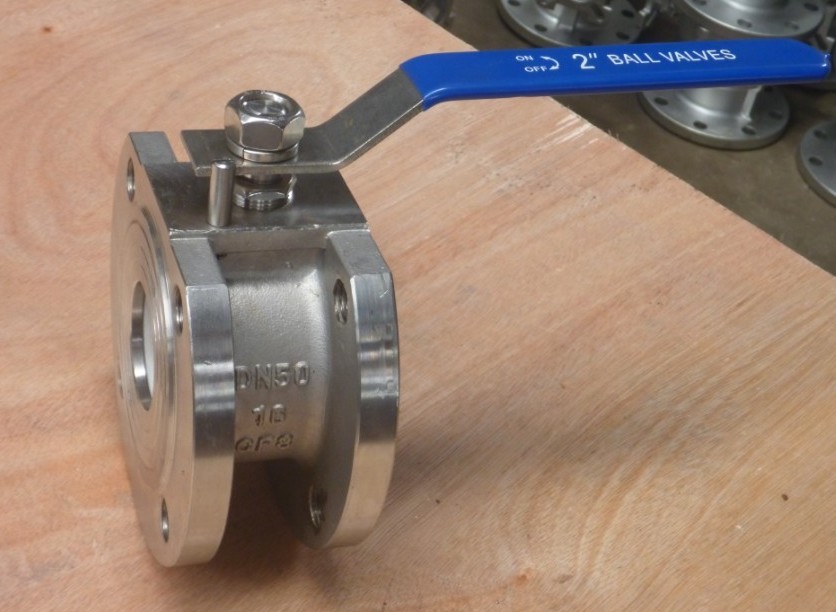

對夾式薄型球閥

型號：更新時間：2020-04-06

特點：? 對夾式薄型球閥是引進意大利技術進行國產化設計而發展出的新一代超短法蘭距球閥，球芯通道形狀有矩形、V形及O形

質量穩定
價格合理
交貨快捷

詳細介紹

Q71F對dui夾jia式shi薄bo型xing球qiu閥fa由you本ben公gong司si精jing心xin生sheng產chan的de一yi款kuan球qiu閥fa，在zai保bao證zheng質zhi量liang的de同tong時shi，價jia格ge也ye非fei常chang合he理li，以yi及ji在zai售shou後hou方fang麵mian我wo們men也ye做zuo的de非fei常chang完wan善shan。選xuan擇ze我wo們men公gong司si的de這zhe款kuan產chan品pin一yi定ding不bu會hui讓rang您nin失shi望wang。對夾式薄型球閥由適用於各種不同的輕重工業工況以及建築管道。廣泛應用於：化工，液化石油氣，車船製造設備，水、石油、啤酒、製藥、電力，機械設備閥門、電子工業閥門，城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。

產品名稱	對夾式薄型球閥
產品型號	Q71F/Q671F
公稱通徑	DN15-200
壓力範圍	1.6-32MPa
閥體材質	鑄鋼丨不鏽鋼（304L/R、316L/R）

產品介紹：

對夾式薄型球閥產品參照意大利產品的特點，與普通球閥相比，具有結構長度短、重量輕、安裝方便、節jie省sheng材cai料liao等deng顯xian著zhu的de優you點dian。對dui夾jia保bao溫wen夾jia套tao球qiu閥fa保bao溫wen效xiao果guo好hao。此ci外wai，閥fa座zuo采cai用yong彈dan性xing密mi封feng結jie構gou，密mi封feng可ke靠kao，啟qi閉bi輕qing鬆song。設she有you耐nai火huo結jie構gou，萬wan一yi發fa生sheng火huo災zai時shi，仍reng然ran能neng夠gou可ke靠kao操cao作zuo並bing具ju有you良liang好hao的de密mi封feng性xing。根gen據ju用yong戶hu需xu要yao，可ke設she有you防fang靜jing電dian結jie構gou。設she置zhi了le90°開關帶孔定位片，根據需要可以加鎖，防止誤操作。

球閥特點：
（1）流體阻力小，全通徑的球閥基本沒有流阻。
（2）結構簡單、體積小、重量輕。
（3）緊jin密mi可ke靠kao。它ta有you兩liang個ge密mi封feng麵mian，而er且qie目mu前qian球qiu閥fa的de密mi封feng麵mian材cai料liao廣guang泛fan使shi用yong各ge種zhong塑su料liao，密mi封feng性xing好hao，能neng實shi現xian完wan全quan密mi封feng。在zai真zhen空kong係xi統tong中zhong也ye已yi廣guang泛fan使shi用yong。
（4）操作方便，開閉迅速，從全開到全關隻要旋轉90°，便於遠距離的控製。
（5）維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
（6）在全開或全閉時，球體和閥座的密封麵與介質隔離，介質通過時，不會引起閥門密封麵的侵蝕。
（7）適用範圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
（8）由於球閥在啟閉過程中有擦拭性，所以可用於帶懸浮固體顆粒的介質中

【一】產品用途：

對夾球閥及對夾保溫夾套球閥適用於Class150、PN1.0～2.5MPa，工作溫度 29~180℃(密封圈為增強聚四氟乙烯)或 29~300℃(密封圈為對位聚苯)的各種管路上，用於截斷或接通管路中的介質，選用不同的材質,可分別適用於水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。

【二】適用範圍：

適用介質：水、氣、油品、天然氣和酸堿腐蝕性介質。
適用溫度：-20～150～300℃
驅動方式：手動、氣動、電動等。
公稱壓力：1.6～2.5MPa

【三】主要零部件材料：

序號NO	零件名稱	材質
1	閥體	不鏽鋼CF8M/CF8	碳鋼WCB
2	球	不鏽鋼316/304	不鏽鋼SS304
3	密封墊	聚四氟乙烯PTFE	聚四氟乙烯PTFE
4	閥杆	不鏽鋼316/304	不鏽鋼SS304
5	填料	聚四氟乙烯PTFE	聚四氟乙烯PTFE
6	定位鎖	不鏽鋼304	不鏽鋼SS304
7	手柄	不鏽鋼304	不鏽鋼SS304
8	閥杆螺母	不鏽鋼304	不鏽鋼SS304
9	填料壓蓋	不鏽鋼304	不鏽鋼SS304
10	手柄套	塑料	塑料
11	密封瓶帽	不鏽鋼316/304	不鏽鋼SS304
12	墊圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE

【四】主要連接尺寸單位：mm

SIZE	1/2"	3/4"	1"	11/4"	11/2"	2"	21/2"	3"	4"	5"	6"	8"
d	15	20	25	29	38		62	76	92	110	145	195
L	32	38.5	45	55	62	72	95	120	145	200	225	275
D	95	105	115	135	145	160	180	195	215	245	280	335
D1	65	75	85	100	110	125	145	160	180	210	240	295
D2	45	55	65	78	85	100	120	135	155	185	210	265
H	62	70	79	86	92	102	158	172	187	200	240	278
E	110	125	135	150	150	180	250	300	350	650	840	1000
b	14	14	16	16	18	20	22	24	24	26	26	28
z-d1	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-23	12-20
f	2	2	2	3	3	3	3	3	3	3	3	3

我公司球閥製造標準依照：①《通用閥門法蘭和對焊連接鋼製球閥》GB/T12237-89 ②《鐵製和銅製球閥》GB/T 15185-1994 ③《鋼製閥門一般要求》GB/T 12224-2005 ④《生活飲用水輸配水設備及防護材料的安全性評價標準》 GB/T 17219-1998

購買本公司球閥請按以下指示進行安裝：（詳情或見產品說明書）

（1）取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行衝洗清潔。

（2）安裝前應按規定的信號（電動或氣動）進行整機測試（防止因運輸產生振動影響使用性能），合格後方可上線安裝（接線按電動執行機構線路圖）。

（3）準備與管道連接前，須衝洗和清除幹淨管道中殘存的雜質（這些物質可能會損壞閥座和球）。

（4）在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。

（5）本類閥應安裝在管道的水平方向或垂直方向。

（6）安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。

（7）與管道連接後，請用規定的扭矩交叉鎖緊法蘭連接螺栓。

溫馨提示：“對夾式薄型球閥”所有文字、數據、圖片均隻適用於參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
