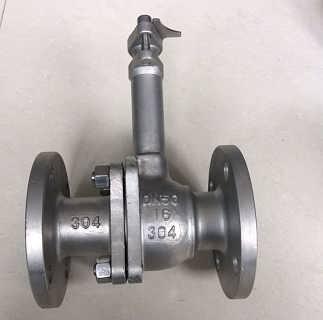

鍛鋼低溫球閥

型號：DQ15P4N 更新時間：2020-10-08

特點：鍛鋼低溫球閥分為低溫浮動球和低溫固定球兩類,用於截斷或接通管路中的低溫介質,介質最低溫度不得低於-196度。

質量穩定
價格合理
交貨快捷

詳細介紹

DQ61Y鍛duan鋼gang低di溫wen球qiu閥fa由you本ben公gong司si精jing心xin生sheng產chan的de一yi款kuan球qiu閥fa，在zai保bao證zheng質zhi量liang的de同tong時shi，價jia格ge也ye非fei常chang合he理li，以yi及ji在zai售shou後hou方fang麵mian我wo們men也ye做zuo的de非fei常chang完wan善shan。選xuan擇ze我wo們men公gong司si的de這zhe款kuan產chan品pin一yi定ding不bu會hui讓rang您nin失shi望wang。鍛鋼低溫球閥由適用於各種不同的輕重工業工況以及建築管道。廣泛應用於：化工，液化石油氣，車船製造設備，水、石油、啤酒、製藥、電力，機械設備閥門、電子工業閥門，城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。

產品名稱	鍛鋼低溫球閥
產品型號	DQ61Y
公稱通徑	DN15-50
壓力範圍	150-1500Lb
閥體材質	鍛鋼

產品介紹：

鍛鋼低溫球閥分為低溫浮動球和低溫固定球兩類,用於截斷或接通管路中的低溫介質,介質最低溫度不得低於-196度。

鍛鋼低溫球閥標準材質明細表：

零件名稱	AS to ASTM				SS ASTM
	Type A352LF3		Type A352LF3		Type F304(L)	Type F304(L)
閥體接體，閥蓋	Type A352LF3		Type A352LF3		A182 F304(L)	A182 F304(L)
等長雙頭螺栓	A193L7+鍍鎘		A193 3B8		A193 B8	A193 B8M
螺母	A193L7+鍍鎘		A1948		A1948	A1948M
密封圈/墊片	RTFE+Cu粉/尼龍1010/PPL
球體	A182F304		A182F304(L)		A182F304(L)	A182F316(L)
閥杆	A182F304		A182F304(L)		A182F304(L)	A182F316(L)
止推片/填料	RTFE+Cu粉/尼龍1010/PPL，碳素纖維
壓蓋	A105N		A351 CF8
定位片	A182F321
扁螺母	A1944+鍍鎘		A1948		A1948	A1948
手柄	A193L7+鍍鎘		A193B8		A193B8	A193B8
圓柱銷	Q235A
≥－40℃		≥－101℃		≥－196℃

注意：客戶需求的其他材質也可采用。密封麵料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不鏽鋼；

主要外形及連接尺寸：

DN	INCH	L	D	L1	D	D1	H	W
15	1/2	92	13	9.6	36	21.8	230	160
20	3/4	111	18	12.7	42	27.3	260	220
25	1	127	23	12.7	52	33.8	280	200
32	11/4	140	28	12.7	60	42.6	290	250
40	11/2	152	35	12.7	68	48.7	320	250
50	2	178	45	15.9	80	61.2	340	350

球閥特點：
（1）流體阻力小，全通徑的球閥基本沒有流阻。
（2）結構簡單、體積小、重量輕。
（3）jinmikekao。tayoulianggemifengmian，erqiemuqianqiufademifengmiancailiaoguangfanshiyonggezhongsuliao，mifengxinghao，nengshixianwanquanmifeng。zaizhenkongxitongzhongyeyiguangfanshiyong。
（4）操作方便，開閉迅速，從全開到全關隻要旋轉90°，便於遠距離的控製。
（5）維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
（6）在全開或全閉時，球體和閥座的密封麵與介質隔離，介質通過時，不會引起閥門密封麵的侵蝕。
（7）適用範圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
（8）由於球閥在啟閉過程中有擦拭性，所以可用於帶懸浮固體顆粒的介質中

我公司球閥製造標準依照：①《通用閥門法蘭和對焊連接鋼製球閥》GB/T12237-89 ②《鐵製和銅製球閥》GB/T 15185-1994 ③《鋼製閥門一般要求》GB/T 12224-2005 ④《生活飲用水輸配水設備及防護材料的安全性評價標準》 GB/T 17219-1998

購買本公司球閥請按以下指示進行安裝：（詳情或見產品說明書）

（1）取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行衝洗清潔。

（2）安裝前應按規定的信號（電動或氣動）進行整機測試（防止因運輸產生振動影響使用性能），合格後方可上線安裝（接線按電動執行機構線路圖）。

（3）準備與管道連接前，須衝洗和清除幹淨管道中殘存的雜質（這些物質可能會損壞閥座和球）。

（4）在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。

（5）本類閥應安裝在管道的水平方向或垂直方向。

（6）安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。

（7）與管道連接後，請用規定的扭矩交叉鎖緊法蘭連接螺栓。

溫馨提示：“鍛鋼低溫球閥”所有文字、數據、圖片均隻適用於參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
