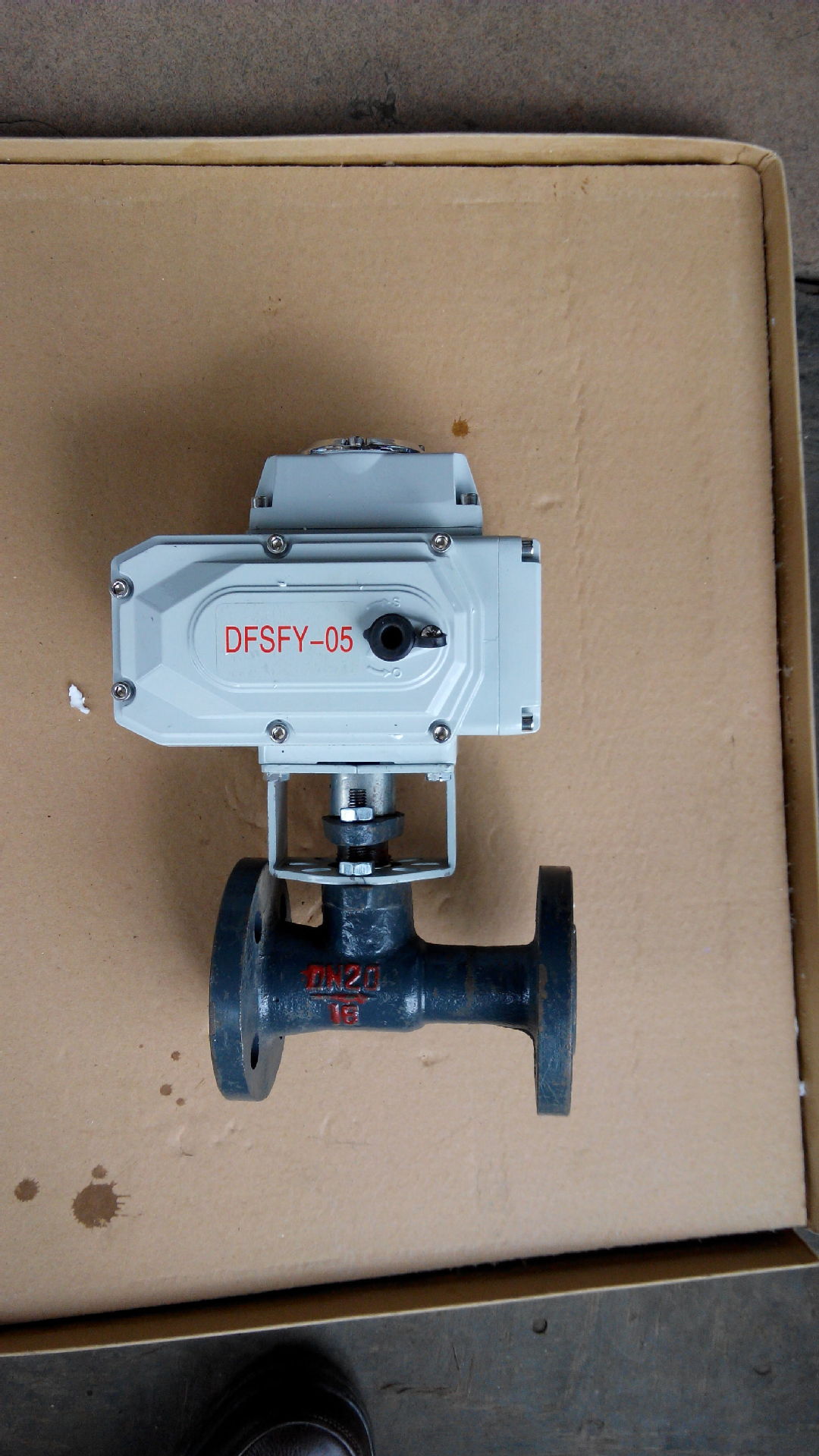

高溫電動球閥

型號：QJ941M/F 更新時間：2020-10-10

特點：高溫電動球閥本公司設計整體高溫球閥是采用新型密封材料為閥座,經同類產品聚四氟乙烯做密封的球閥,使用壽命提高了3-5倍。

質量穩定
價格合理
交貨快捷

詳細介紹

QJ941M電(dian)動(dong)高(gao)溫(wen)球(qiu)閥(fa)由(you)本(ben)公(gong)司(si)精(jing)心(xin)生(sheng)產(chan)的(de)一(yi)款(kuan)球(qiu)閥(fa)，在(zai)保(bao)證(zheng)質(zhi)量(liang)的(de)同(tong)時(shi)，價(jia)格(ge)也(ye)非(fei)常(chang)合(he)理(li)，以(yi)及(ji)在(zai)售(shou)後(hou)方(fang)麵(mian)我(wo)們(men)也(ye)做(zuo)的(de)非(fei)常(chang)完(wan)善(shan)。選(xuan)擇(ze)我(wo)們(men)公(gong)司(si)的(de)這(zhe)款(kuan)產(chan)品(pin)一(yi)定(ding)不(bu)會(hui)讓(rang)您(nin)失(shi)望(wang)。電動高溫球閥由適用於各種不同的輕重工業工況以及建築管道。廣泛應用於：化工，液化石油氣，車船製造設備，水、石油、啤酒、製藥、電力，機械設備閥門、電子工業閥門，城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。

產品名稱	耐高溫電動球閥
產品型號	QJ941F、QJ941M
公稱通徑	DN15-DN300mm
壓力範圍	1.6-2.5MPa
閥體材質	碳素鋼，不鏽鋼

產品介紹：

QJ941F、QJ941M耐nai高gao溫wen電dian動dong球qiu閥fa中zhong的de球qiu體ti密mi封feng圈quan采cai用yong了le特te殊shu的de加jia工gong工gong藝yi和he最zui新xin密mi封feng材cai料liao，使shi球qiu體ti表biao麵mian粗cu糙cao度du和he圓yuan度du達da到dao標biao準zhun要yao求qiu，從cong而er提ti高gao了le密mi封feng性xing能neng和he使shi用yong壽shou命ming、耐高溫的能力。順時板動手柄帶動閥杆驅動球體旋轉，使介質順利通過。

高溫球閥本公司設計整體高溫球閥是采用新型密封材料為閥座,經同類產品聚四氟乙烯做密封的球閥,使用壽命提高了3-5倍。具有性能穩定、密封可靠、磨擦力小、開關輕便、耐高溫、耐磨、耐油、耐腐蝕、使用壽命長等優點。“豐泉”牌高溫球閥與截止閥、柱塞閥、排汙閥，結構長度相符，擴大了球閥使用範圍，廣泛用於石油、化工、橡膠、造紙、製藥等行業，可替代截止閥、柱塞閥、快速排汙閥。適用介質：水、蒸汽、導熱油等酸類，使用溫度：≤350℃。

性能參數：

型號	公稱壓力 (MPa)	強度試驗壓力 (MPa)	密封試驗壓 (MPa)	適用溫度 (℃)	適用介質
QJ941M/F-16C/P	1.6	2.4	1.8	-28～+600 (M/F)	導熱油、水、蒸汽、氣體、油品、硝酸類腐蝕性介質、醋酸類腐蝕性介質
QJ941M/F-16C/P	2.5	3.8	2.8	-28～+600 (PPL）	導熱油、水、蒸汽、氣體、油品、硝酸類腐蝕性介質、醋酸類腐蝕性介質

零部件材料：

序號	零部件名稱	材料
1	閥體	球墨鑄鐵、碳素鋼、鑄不鏽鋼、304、316
2	密封圈	(M/F)高強度耐磨碳結石墨≤300℃ (PPL)對蒞聚苯、溫度≤350℃
3	球	不鏽鋼
4	填料	聚四氟乙烯
5	填料壓蓋	QT450－10球墨鑄鐵
6	閥杆	碳素鋼、鉻不鏽鋼
7	手柄	碳鋼

主要連接尺寸：

型號	規格	尺寸
型號	規格	L	D	D 1	D 2	z-φd	H	b
QJ941M/F-16	15	130	95	65	45	4-14	85	14
	20	150	105	75	55	4-14	95	16
	25	160	115	85	65	4-14	103	16
	32	180	135	100	78	4-18	105	18
	40	200	145	110	85	4-18	120	18
	50	230	160	125	100	4-18	195	20
	65	290	180	145	120	4-18	195	20
	80	310	195	160	135	8-18	215	22
	100	350	215	180	155	8-18	253	24

我公司球閥製造標準依照：①《通用閥門法蘭和對焊連接鋼製球閥》GB/T12237-89 ②《鐵製和銅製球閥》GB/T 15185-1994 ③《鋼製閥門一般要求》GB/T 12224-2005 ④《生活飲用水輸配水設備及防護材料的安全性評價標準》 GB/T 17219-1998

購買本公司球閥請按以下指示進行安裝：（詳情或見產品說明書）

（1）取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行衝洗清潔。

（2）安裝前應按規定的信號（電動或氣動）進行整機測試（防止因運輸產生振動影響使用性能），合格後方可上線安裝（接線按電動執行機構線路圖）。

（3）準備與管道連接前，須衝洗和清除幹淨管道中殘存的雜質（這些物質可能會損壞閥座和球）。

（4）在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。

（5）本類閥應安裝在管道的水平方向或垂直方向。

（6）安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。

（7）與管道連接後，請用規定的扭矩交叉鎖緊法蘭連接螺栓。

溫馨提示：“高溫電動球閥”所有文字、數據、圖片均隻適用於參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
