型號：Q641F3 更新時間：2020-10-08
特點：氣動襯氟球閥是為各種強腐蝕性介質管路的自動啟閉控製而設計的，廣泛適用於石油、化工、染化、製酸製堿等行業，是目前防腐閥門設備最理想的選擇之一
Q641F46qidongchenfuqiufayoubengongsijingxinshengchandeyikuanqiufa，zaibaozhengzhiliangdetongshi，jiageyefeichangheli，yijizaishouhoufangmianwomenyezuodefeichangwanshan。xuanzewomengongsidezhekuanchanpinyidingbuhuirangninshiwang。氣動襯氟球閥由適用於各種不同的輕重工業工況以及建築管道。廣泛應用於：化工，液化石油氣，車船製造設備，水、石油、啤酒、製藥、電力，機械設備閥門、電子工業閥門，城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。
| 產品名稱 | Q641F4,Q641F46氣動襯氟球閥 |
| 產品型號 | Q641F4、Q641F46 |
| 公稱通徑 | DN15-DN350mm |
| 壓力範圍 | 1.6-6.4MPa |
| 閥體材質 | 鑄鋼、不鏽鋼 |
產品介紹：

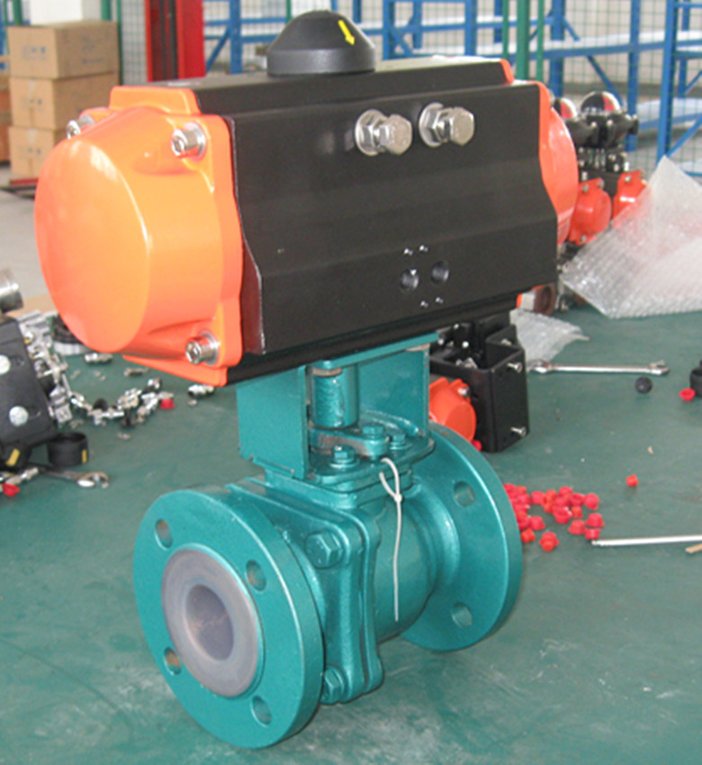

Q641F46氣動襯氟球閥是為各種強腐蝕性介質管路的自動啟閉控製而設計的，廣泛適用於石油、化工、染化、製酸製堿等行業，是目前防腐閥門設備最理想的選擇之一。氣動襯四氟球閥是采用氟塑料襯裏，殼體采用熔模精密鑄造，強度高、外觀光潔，與液體接觸部分全部為氟塑料，因此氣動襯氟球閥可在-50℃～180℃範圍內長期使用於任意濃度的腐蝕性管路、管線工作。
襯氟球閥特點：
（1）流體阻力小，全通徑的球閥基本沒有流阻。
（2）結構簡單、體積小、重量輕。
（3）緊jin密mi可ke靠kao。它ta有you兩liang個ge密mi封feng麵mian，而er且qie目mu前qian球qiu閥fa的de密mi封feng麵mian材cai料liao廣guang泛fan使shi用yong各ge種zhong塑su料liao，密mi封feng性xing好hao，能neng實shi現xian完wan全quan密mi封feng。在zai真zhen空kong係xi統tong中zhong也ye已yi廣guang泛fan使shi用yong。
（4）操作方便，開閉迅速，從全開到全關隻要旋轉90°，便於遠距離的控製。
（5）維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
（6）在全開或全閉時，球體和閥座的密封麵與介質隔離，介質通過時，不會引起閥門密封麵的侵蝕。
（7）適用範圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
（8）由於球閥在啟閉過程中有擦拭性，所以可用於帶懸浮固體顆粒的介質中。
主要技術參數及性能：
|
公稱通徑DN(mm) |
15～300 |
執行器型號 |
GT、AT、AW係列單雙作用氣動執行器 |
|
公稱壓力(MPa) |
PN1.0、1.6 MPa |
供氣壓力 |
0.4～0.7MPa |
|
閥體形式 |
兩段式閥體(浮動球體、固定球體) |
氣源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
連接形式 |
法蘭式 |
環境溫度 |
-30～+70℃ |
|
閥芯形式 |
"O"型球形閥芯 |
作用形式 |
單作用執行機構、雙作用執行機構 |
|
密封填料 |
聚四氟乙烯(PTFE) |
可配附件 |
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
|
流量特性 |
近似快開型 |
采用新型氣動執行器，有雙作用式和單作用式(彈簧複位)，齒輪齒條傳動，安全可靠；大口徑閥門采用係列AW型氣動執行器拔叉式傳動，結構合理，輸出力大，有雙作用式和單作用式。 |
|
|
動作範圍 |
0～90° |
||
|
泄露量Q |
軟密封：零泄漏 |
||
|
適用溫度 |
PTFE≤180℃ |
||
|
基本誤差 |
帶定位器：小於全行程的±2% |
||
|
死區 |
帶定位器：小於全行程的2% |
||
|
可調範圍 |
250：1 |
||
|
配置執行機構 |
GT、AT、ST、AW係列單雙作用氣動執行器 |
||
|
控製方式 |
開關兩位控製、4-20mA模擬量控製 |
||
主要設計標準：
|
設計與製造 |
GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357 |
|
法蘭尺寸 |
JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543 |
|
結構長度 |
GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202 |
|
檢驗與試驗 |
JB/T 9092、API 598、GB/T13927 |
主要零件材料：
|
零件名稱 |
材料 |
|||
|
閥體、閥蓋 |
WCB+F46 |
304(CF8)+F46 |
316(CF8M)+F46 |
316L(CF3M)+F46 |
|
球體 |
2Cr13+氮化處理+46 |
304+46 |
316+46 |
316L+46 |
|
閥杆 |
2Cr13+46 |
304+46 |
316+46 |
316L+46 |
|
閥座密封圈 |
PTFE、碳素纖維＋PTFE |
|||
|
密封填料 |
V型聚四氟乙烯填料 |
|||
主要外形連接尺寸：
|
公稱通徑DN(mm) |
主要尺寸 |
法蘭尺寸 |
|||||||||
|
PN1.6MPa |
PN2.5MPa |
||||||||||
|
L |
H |
L1 |
D |
D1 |
D2 |
n-φd |
D |
D1 |
D2 |
n-φd |
|
|
15 |
130 |
185 |
140 |
95 |
65 |
46 |
4-14 |
95 |
65 |
46 |
4-14 |
|
20 |
140 |
191 |
140 |
105 |
75 |
45 |
4-14 |
105 |
75 |
56 |
4-14 |
|
25 |
150 |
193 |
140 |
115 |
85 |
65 |
4-14 |
115 |
85 |
65 |
4-14 |
|
32 |
165 |
212 |
164 |
140 |
100 |
76 |
4-18 |
140 |
100 |
76 |
4-18 |
|
40 |
180 |
217 |
164 |
150 |
110 |
84 |
4-18 |
150 |
110 |
84 |
4-18 |
|
50 |
200 |
260 |
190 |
165 |
125 |
99 |
4-18 |
165 |
125 |
99 |
4-18 |
|
65 |
220 |
293 |
210 |
185 |
145 |
118 |
4-18 |
185 |
145 |
118 |
8-18 |
|
80 |
250 |
323 |
247 |
200 |
160 |
132 |
8-18 |
200 |
160 |
132 |
8-18 |
|
100 |
280 |
382 |
276 |
220 |
180 |
156 |
8-18 |
235 |
190 |
156 |
8-22 |
|
125 |
320 |
468 |
348 |
250 |
210 |
184 |
8-18 |
270 |
220 |
184 |
8-26 |
|
150 |
360 |
510 |
378 |
285 |
240 |
211 |
8-22 |
300 |
250 |
211 |
8-26 |
|
200 |
400 |
655 |
524 |
340 |
295 |
266 |
12-22 |
360 |
310 |
274 |
12-26 |
|
250 |
630 |
/ |
/ |
405 |
355 |
319 |
12-26 |
425 |
370 |
330 |
12-30 |
|
300 |
750 |
/ |
/ |
460 |
410 |
370 |
12-26 |
485 |
430 |
389 |
16-30 |
我公司球閥製造標準依照：①《通用閥門法蘭和對焊連接鋼製球閥》GB/T12237-89 ②《鐵製和銅製球閥》GB/T 15185-1994 ③《鋼製閥門 一般要求》GB/T 12224-2005 ④《生活飲用水輸配水設備及防護材料的安全性評價標準》 GB/T 17219-1998
購買本公司球閥請按以下指示進行安裝：（詳情或見產品說明書）
（1）取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行衝洗清潔。
（2）安裝前應按規定的信號（電動或氣動）進行整機測試（防止因運輸產生振動影響使用性能），合格後方可上線安裝（接線按電動執行機構線路圖）。
（3）準備與管道連接前，須衝洗和清除幹淨管道中殘存的雜質（這些物質可能會損壞閥座和球）。
（4）在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。
（5）本類閥應安裝在管道的水平方向或垂直方向。
（6）安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。
（7）與管道連接後，請用規定的扭矩交叉鎖緊法蘭連接螺栓。
