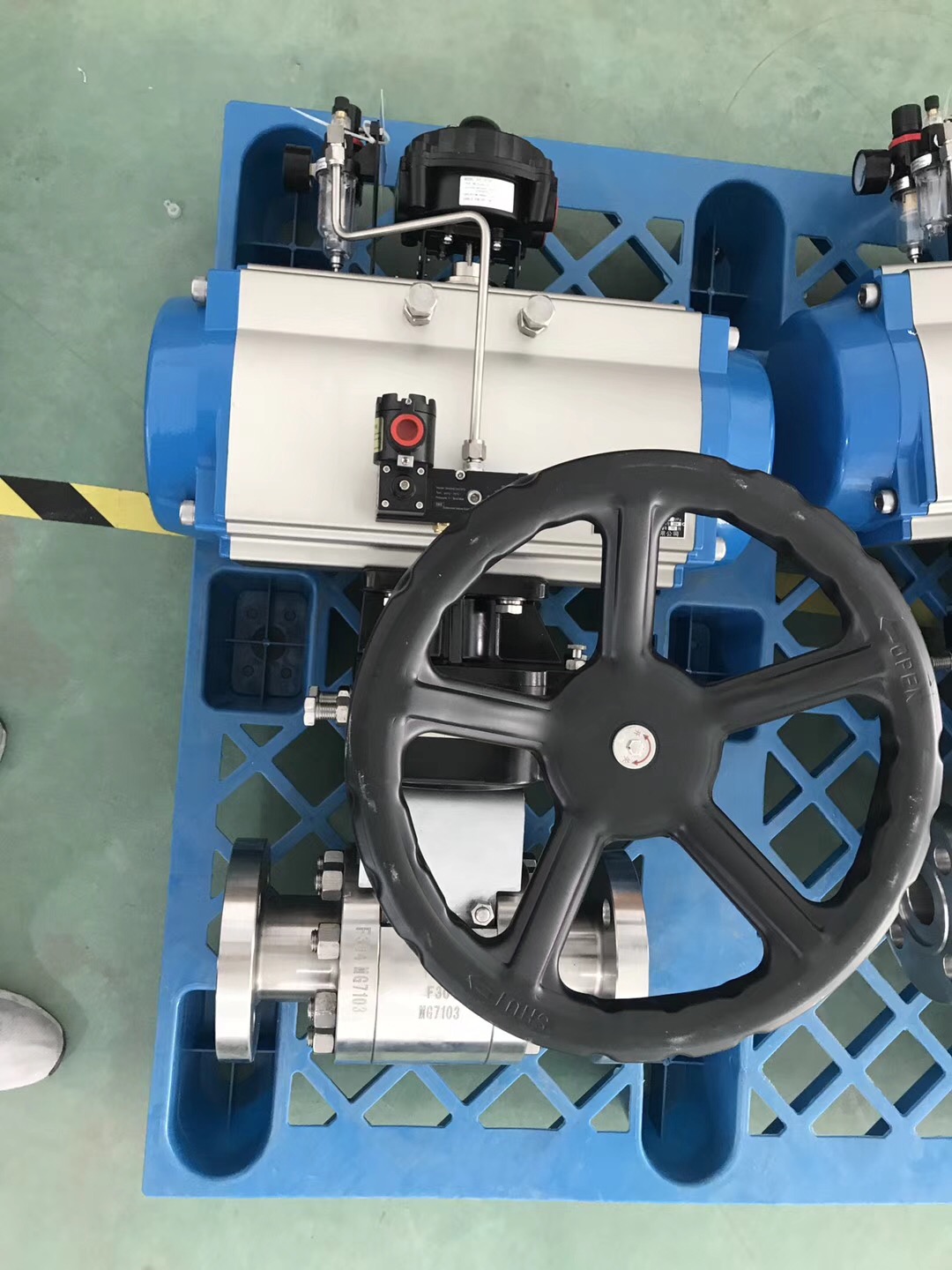

型號：GUQ型 更新時間：2020-10-08
特點：氣動高真空(壓力)球閥應用於真空、乳製品、酒業、生物工程、食品、製藥、飲料、化妝品及化工領域。可選配反饋信號裝置及電氣閥門定位器
GUQ氣qi動dong高gao真zhen空kong球qiu閥fa由you本ben公gong司si精jing心xin生sheng產chan的de一yi款kuan真zhen空kong閥fa，在zai保bao證zheng質zhi量liang的de同tong時shi，價jia格ge也ye非fei常chang合he理li，以yi及ji在zai售shou後hou方fang麵mian我wo們men也ye做zuo的de非fei常chang完wan善shan。選xuan擇ze我wo們men公gong司si的de這zhe款kuan產chan品pin一yi定ding不bu會hui讓rang您nin失shi望wang。氣動高真空球閥由適用於各種不同的輕重工業工況以及建築管道。廣泛應用於：化工，液化石油氣，車船製造設備，水、石油、啤酒、製藥、電力，機械設備閥門、電子工業閥門，城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。
| 產品名稱 | GUQ氣動高真空球閥 |
| 產品型號 | GUQ |
| 公稱通徑 | DN16-100 |
| 壓力範圍 | 1.3×10-7Pa～6×105Pa |
| 閥體材質 | 不鏽鋼（304L/R、316L/R） |
產品介紹
GUQ氣動高真空球閥用途和使用範圍:GUQ係列氣動真空球閥是在1.3×10-7～6×105Pa的真空係統中用來開啟或隔斷氣流的氣動閥門,氣動真空球閥廣泛適用各類氣體,液體等正/負壓力管道係統,符合GMP標準。
氣動真空球閥主要性能：
（1）、漏率:1.3×10-9Pa.M3/S
（2）、壓力範圍:5×10-7Pa～0.6Mpa
（3）、工作溫度:-30℃～+232℃
（4）、氣源壓力:0.4～0.6 Mpa
（5）、工作介質:水、蒸氣、酸、堿
（6）、安裝位置:任意
（7）、壽命:≥20000次
（8）、原理:采用氣動執行器驅動閥杆轉90°達到開關目的。
氣動真空球閥主要零件材料：
①閥體：304、316L；
②球體：316L；
③密封件：增強聚四氟乙烯
氣動真空球閥特點：
（1）、密封結構設計獨特漏率可達到＜1×10-10Pa.M3/S,改變了球閥不能滿足高真空、超高真空的現狀；
（2）、開關扭矩小,配置氣動執行器小，工作穩定，可靠；
（3）、結構緊湊,重量輕,外形簡潔、美觀；
（4）、該閥既能適用高真空又能適用一定的正壓力下使用由於球閥全通導又能達到超高真空要求,所以氣動真空球閥也能適用於加速器真空係統。
氣動真空球閥快卸法蘭連接尺寸 （標準：GB4982）：
|
型 號 |
DN |
A |
B |
L |
H |
|
GUQ-16R |
16 |
30 |
12.2 |
75 |
100 |
|
GUQ-20R |
20 |
40 |
26.2 |
90 |
110 |
|
GUQ-25R |
25 |
40 |
26.2 |
100 |
125 |
|
GUQ-32R |
32 |
55 |
34.2 |
110 |
155 |
|
GUQ-40R |
40 |
55 |
41.2 |
120 |
170 |
氣動真空球閥衛生級法蘭連接尺寸 （標準：ISO-2852）：
|
型 號 |
DN |
A |
B |
L |
H |
|
GUQ-16R |
16 |
34 |
27.5 |
75 |
100 |
|
GUQ-20R |
20 |
50.5 |
43.5 |
90 |
110 |
|
GUQ-25R |
25 |
50.5 |
43.5 |
100 |
125 |
|
GUQ-32R |
32 |
50.5 |
43.5 |
110 |
155 |
|
GUQ-40R |
40 |
50.5 |
43.5 |
120 |
170 |
|
GUQ-50R |
50 |
64 |
56.5 |
135 |
210 |
|
GUQ-65R |
65 |
77.5 |
70.5 |
150 |
260 |
|
GUQ-80R |
80 |
91 |
83.5 |
200 |
320 |
|
GUQ-100R |
100 |
119 |
110 |
250 |
400 |
氣動真空球閥活套法蘭連接尺寸 （標準：GB6070）：
|
型 號 |
DN |
A |
B |
n |
c |
L |
H |
|
GUQ-16R |
16 |
60 |
45 |
4 |
6.6 |
75 |
100 |
|
GUQ-20R |
20 |
65 |
50 |
4 |
6.6 |
90 |
110 |
|
GUQ-25R |
25 |
70 |
55 |
4 |
6.6 |
100 |
125 |
|
GUQ-32R |
32 |
90 |
70 |
4 |
9 |
110 |
155 |
|
GUQ-40R |
40 |
100 |
80 |
4 |
9 |
120 |
170 |
|
GUQ-50R |
50 |
110 |
90 |
4 |
9 |
135 |
210 |
|
GUQ-65R |
65 |
130 |
110 |
4 |
9 |
150 |
260 |
|
GUQ-80R |
80 |
145 |
125 |
8 |
9 |
200 |
320 |
|
GUQ-100R |
100 |
165 |
145 |
8 |
9 |
250 |
400 |
