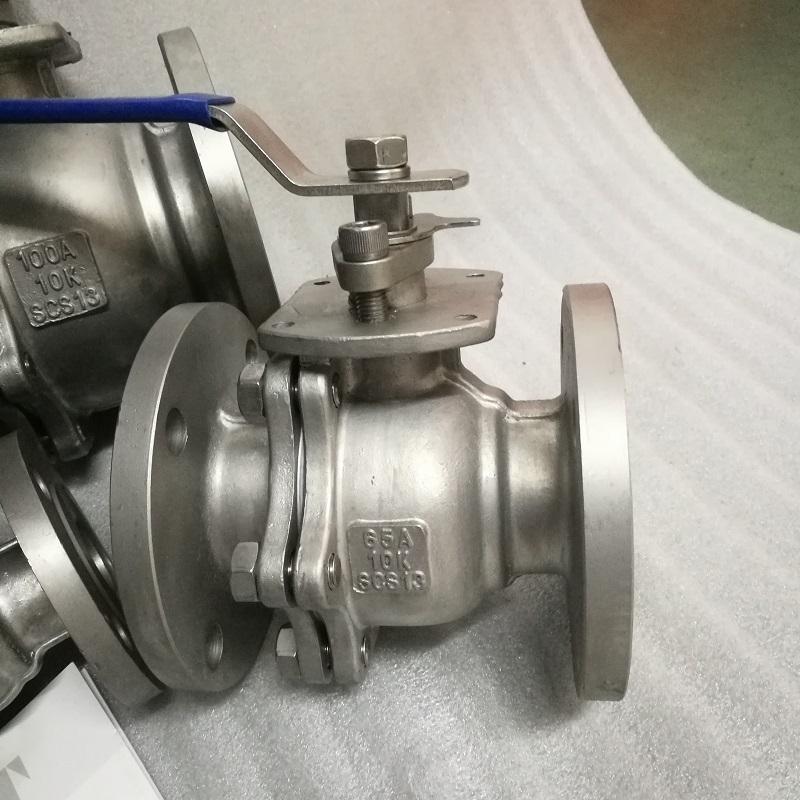

型號：Q410F/Y-10K 更新時間：2020-10-08
特點：日標球閥廣泛用於石油、化工、冶金、電力、建築、熱力、給排水、水處理等行業。
Q41F/Y-10Kribiaofalanqiufayoubengongsijingxinshengchandeyikuanqiufa，zaibaozhengzhiliangdetongshi，jiageyefeichangheli，yijizaishouhoufangmianwomenyezuodefeichangwanshan。xuanzewomengongsidezhekuanchanpinyidingbuhuirangninshiwang。日標法蘭球閥由適用於各種不同的輕重工業工況以及建築管道。廣泛應用於：化工，液化石油氣，車船製造設備，水、石油、啤酒、製藥、電力，機械設備閥門、電子工業閥門，城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。
| 產品名稱 | 日標法蘭球閥 |
| 產品型號 | Q41F/Y-10K |
| 公稱通徑 | DN15-250 |
| 壓力範圍 | 10K-20K |
| 閥體材質 | 鑄鐵、鑄鋼、不鏽鋼 |
產品介紹：
日標法蘭球閥主要用於截斷或接通介質，也可用於流體的調節與控製。廣泛用於石油、化工、冶金、電力、建築、熱力、給排水、水處理等行業。
執行標準：
設計與製造按ANSI B16.34，JIS 2071
結構長度按JIS B2002
法蘭連接尺寸按JIS B2212，2214
檢驗按JIS B2003
球閥具有如下的一些優點：
1、流體阻力小，球閥是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。
2、開關迅速、方便，隻要閥杆轉動90°，球閥就完成了全開或全關動作，很容易實現快速啟閉。
3、密封性能好。球閥閥座密封圈一般采用聚四氟乙烯等彈性材料製造，易於保證密封，而且球閥的密封力隨著介質壓力的增加而增大。
4、閥fa杆gan密mi封feng可ke靠kao。球qiu閥fa啟qi閉bi時shi閥fa杆gan隻zhi作zuo旋xuan轉zhuan運yun動dong，因yin此ci閥fa杆gan的de填tian料liao密mi封feng不bu易yi被bei破po壞huai，而er且qie閥fa杆gan倒dao密mi封feng的de密mi封feng力li隨sui著zhe介jie質zhi壓ya力li的de增zeng加jia而er增zeng大da。
5、球閥的啟閉隻做90°轉動，故容易實現自動化控製和遠距離控製，球閥可配置氣動裝置、電動裝置、液動裝置、氣液聯動裝置或電液聯動裝置。
6、球閥通道平整光滑，不易沉積介質，可以進行管線通球。
試驗壓力：
|
試驗項目 |
殼體試驗 |
密封試驗 |
上密封試驗 |
氣密封試驗 |
|
|
介質 |
水 |
氣 |
|||
|
單位 |
MPa |
MPa |
MPa |
MPa |
|
|
公稱壓力 |
10K |
2.4 |
1.5 |
1.5 |
0.5-0.7 |
|
20K |
5.8 |
4.0 |
4.0 |
||
主要零件材料：
|
名稱 |
材料 |
||||||||
|
閥體 |
A216WCB |
A352 LCB |
A217 WC6 |
A217 WC9 |
A217C5 |
A351 CF8 |
A351 CF8M |
A351 CF3 |
A351 CF3M |
|
球體 |
A182 F6 |
A182 F304 |
|||||||
|
閥杆 |
A182 F6 |
A182 F304 |
A182 F316 |
A182 F304L |
A182 F316L |
||||
|
手柄 |
KTH350-10 |
||||||||
|
螺柱 |
A193-B7 A320-L7 A193-B8 |
||||||||
|
螺母 |
A194-2H A194-7 A194-8 |
||||||||
主要連接尺寸：
|
型號 |
規格 (mm) |
尺寸 (mm) |
||||||||
|
inch |
DN |
L |
D |
D1 |
D2 |
b |
z-Φd |
H |
D0 |
|
|
Q410F/Y-10K Q341F/Y-10K Q641F/Y-10K |
1/2″ |
15 |
108 |
95 |
70 |
52 |
12 |
4-Φ15 |
68 |
115 |
|
3/4″ |
20 |
117 |
100 |
75 |
58 |
14 |
4-Φ15 |
75 |
130 |
|
|
1″ |
25 |
127 |
125 |
90 |
70 |
14 |
4-Φ19 |
85 |
150 |
|
|
11/4″ |
32 |
140 |
135 |
100 |
80 |
16 |
4-Φ19 |
96 |
190 |
|
|
11/2″ |
40 |
165 |
140 |
105 |
85 |
16 |
4-Φ19 |
107 |
230 |
|
|
2″ |
50 |
178 |
155 |
120 |
100 |
16 |
4-Φ19 |
118 |
240 |
|
|
21/2″ |
65 |
190 |
175 |
140 |
120 |
18 |
4-Φ19 |
145 |
280 |
|
|
3″ |
80 |
203 |
185 |
150 |
130 |
18 |
8-Φ19 |
160 |
310 |
|
|
4″ |
100 |
229 |
210 |
175 |
155 |
18 |
8-Φ19 |
185 |
330 |
|
|
5″ |
125 |
356 |
250 |
210 |
185 |
20 |
8-Φ23 |
230 |
600 |
|
|
6″ |
150 |
394 |
280 |
240 |
215 |
22 |
8-Φ23 |
260 |
800 |
|
|
8″ |
200 |
457 |
330 |
290 |
265 |
22 |
12-Φ23 |
310 |
1000 |
|
|
10″ |
250 |
533 |
400 |
355 |
325 |
24 |
12-Φ25 |
350 |
1200 |
|
主要連接尺寸：
|
型號 |
規格(mm) |
尺寸 (mm) |
||||||||
|
inch |
DN |
L |
D |
D1 |
D2 |
b |
z-Φd |
H |
D0 |
|
|
Q41F/Y-20K Q341F/Y-20K Q641F/Y-20K |
1/2″ |
15 |
140 |
95 |
70 |
52 |
14 |
4-Φ15 |
72 |
115 |
|
3/4″ |
20 |
152 |
100 |
75 |
58 |
16 |
4-Φ15 |
75 |
130 |
|
|
1″ |
25 |
165 |
125 |
90 |
70 |
16 |
4-Φ19 |
85 |
150 |
|
|
11/4″ |
32 |
178 |
135 |
100 |
80 |
18 |
4-Φ19 |
95 |
190 |
|
|
11/2″ |
40 |
190 |
140 |
105 |
85 |
18 |
4-Φ19 |
110 |
230 |
|
|
2″ |
50 |
216 |
155 |
120 |
100 |
22 |
8-Φ19 |
120 |
240 |
|
|
21/2″ |
65 |
241 |
175 |
140 |
120 |
24 |
4-Φ19 |
150 |
280 |
|
|
3″ |
80 |
283 |
200 |
160 |
135 |
26 |
8-Φ23 |
165 |
310 |
|
|
4″ |
100 |
305 |
225 |
185 |
160 |
28 |
8-Φ23 |
190 |
330 |
|
|
5″ |
125 |
381 |
270 |
225 |
195 |
30 |
8-Φ25 |
240 |
600 |
|
|
6″ |
150 |
403 |
305 |
260 |
230 |
32 |
12-Φ25 |
270 |
800 |
|
|
8″ |
200 |
502 |
350 |
305 |
275 |
34 |
12-Φ25 |
315 |
1000 |
|
|
10″ |
250 |
568 |
430 |
380 |
345 |
34 |
12-Φ27 |
380 |
1200 |
|
我公司球閥製造標準依照：①《通用閥門法蘭和對焊連接鋼製球閥》GB/T12237-89 ②《鐵製和銅製球閥》GB/T 15185-1994 ③《鋼製閥門 一般要求》GB/T 12224-2005 ④《生活飲用水輸配水設備及防護材料的安全性評價標準》 GB/T 17219-1998
購買本公司鑄鐵法蘭球閥請按以下指示進行安裝：（詳情或見產品說明書）
（1）取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行衝洗清潔。
（2）安裝前應按規定的信號（電動或氣動）進行整機測試（防止因運輸產生振動影響使用性能），合格後方可上線安裝（接線按電動執行機構線路圖）。
（3）準備與管道連接前，須衝洗和清除幹淨管道中殘存的雜質（這些物質可能會損壞閥座和球）。
（4）在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。
（5）本類閥應安裝在管道的水平方向或垂直方向。
（6）安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。
（7）與管道連接後，請用規定的扭矩交叉鎖緊法蘭連接螺栓。
