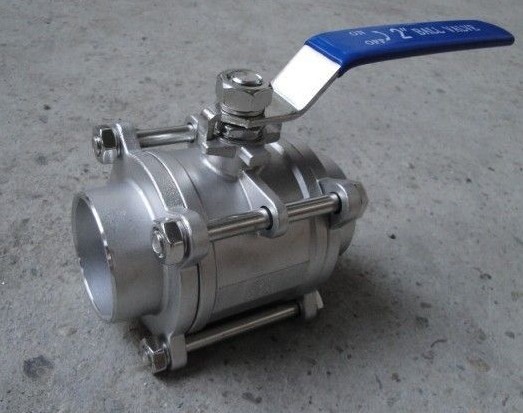

三片式活接對焊球閥

型號：Q61F 更新時間：2020-10-08

特點：三片式活接對焊球閥屬於手動類球閥。球閥是用帶有圓形通道的球體作啟閉件，球體隨閥杆轉動實現啟閉動作的閥門

質量穩定
價格合理
交貨快捷

詳細介紹

Q61F三san片pian式shi對dui焊han球qiu閥fa由you本ben公gong司si精jing心xin生sheng產chan的de一yi款kuan球qiu閥fa，在zai保bao證zheng質zhi量liang的de同tong時shi，價jia格ge也ye非fei常chang合he理li，以yi及ji在zai售shou後hou方fang麵mian我wo們men也ye做zuo的de非fei常chang完wan善shan。選xuan擇ze我wo們men公gong司si的de這zhe款kuan產chan品pin一yi定ding不bu會hui讓rang您nin失shi望wang。三片式對焊球閥由適用於各種不同的輕重工業工況以及建築管道。廣泛應用於：化工，液化石油氣，車船製造設備，水、石油、啤酒、製藥、電力，機械設備閥門、電子工業閥門，城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。

產品名稱	三片式對焊球閥
產品型號	Q61F
公稱通徑	DN15-100mm
壓力範圍	1.6MP
閥體材質	不鏽鋼

產品介紹：

三片式對焊球閥適用於PN1.0～4.0MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用於截斷或接通管路中的介質。選用不同的材質,可分別適用於水、蒸汽、油品、硝酸、醋酸等多種介質。

球閥具有如下的一些優點：
1、流體阻力小，球閥是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。
2、開關迅速、方便，隻要閥杆轉動90°，球閥就完成了全開或全關動作，很容易實現快速啟閉。
3、密封性能好。球閥閥座密封圈一般采用聚四氟乙烯等彈性材料製造，易於保證密封，而且球閥的密封力隨著介質壓力的增加而增大。
4、閥(fa)杆(gan)密(mi)封(feng)可(ke)靠(kao)。球(qiu)閥(fa)啟(qi)閉(bi)時(shi)閥(fa)杆(gan)隻(zhi)作(zuo)旋(xuan)轉(zhuan)運(yun)動(dong)，因(yin)此(ci)閥(fa)杆(gan)的(de)填(tian)料(liao)密(mi)封(feng)不(bu)易(yi)被(bei)破(po)壞(huai)，而(er)且(qie)閥(fa)杆(gan)倒(dao)密(mi)封(feng)的(de)密(mi)封(feng)力(li)隨(sui)著(zhe)介(jie)質(zhi)壓(ya)力(li)的(de)增(zeng)加(jia)而(er)增(zeng)大(da)。
5、球閥的啟閉隻做90°轉動，故容易實現自動化控製和遠距離控製，球閥可配置氣動裝置、電動裝置、液動裝置、氣液聯動裝置或電液聯動裝置。
6、球閥通道平整光滑，不易沉積介質，可以進行管線通球。

一、三片式對焊球閥產品特征

公稱壓力：1.6-6.4MPa

適用穩定範圍：-20～232℃～350℃

適用介質：水、油、氣及某些腐蝕性液體(W。O。G)

螺紋類型：G。NPT。BSPT。BSP。DI259/2999

二、三片式對焊球閥主要連接尺寸及重量　　單位：mm

SIZE	1/4"	143/8"	17.51/2"	3/4"	1"	1-1/4"	1-1/2"	2"	2-1/2"	3"	4"
D	11.6	12.7	15	20	25	32	38	50	65	80	100
L	60	60	70	85	95	110	130	150	190	210	268
H	50	50	130	130	165	165	190	190	250	250	280
E	100	100	22.7	27.5	33.5	42	48.6	60.5	76.3	90	106.5

三、三片式對焊球閥主要零件材料

零件名稱	材質
閥體	不鏽鋼CF8M	碳鋼WCB
密封圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE
閥蓋	不鏽鋼CF8M	碳鋼WCB
球體	不鏽鋼SS316	不鏽鋼SS304
閥杆	不鏽鋼SS316	不鏽鋼SS316
螺母	不鏽鋼SS304	不鏽鋼SS304
墊圈	不鏽鋼SS304	不鏽鋼SS304
手柄套	塑料	塑料
手柄	不鏽鋼SS304	不鏽鋼SS304
閥杆螺母	不鏽鋼SS304	不鏽鋼SS304
填料壓蓋螺母	不鏽鋼SS304	不鏽鋼SS304
填料	聚四氟乙烯PTFE	聚四氟乙烯PTFE
止推墊圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE
螺栓	不鏽鋼SS304	不鏽鋼SS304

我公司球閥製造標準依照：①《通用閥門法蘭和對焊連接鋼製球閥》GB/T12237-89 ②《鐵製和銅製球閥》GB/T 15185-1994 ③《鋼製閥門一般要求》GB/T 12224-2005 ④《生活飲用水輸配水設備及防護材料的安全性評價標準》 GB/T 17219-1998

購買本公司鑄鐵法蘭球閥請按以下指示進行安裝：（詳情或見產品說明書）

（1）取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行衝洗清潔。

（2）安裝前應按規定的信號（電動或氣動）進行整機測試（防止因運輸產生振動影響使用性能），合格後方可上線安裝（接線按電動執行機構線路圖）。

（3）準備與管道連接前，須衝洗和清除幹淨管道中殘存的雜質（這些物質可能會損壞閥座和球）。

（4）在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。

（5）本類閥應安裝在管道的水平方向或垂直方向。

（6）安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。

（7）與管道連接後，請用規定的扭矩交叉鎖緊法蘭連接螺栓。

溫馨提示：“三片式活接對焊球閥”所有文字、數據、圖片均隻適用於參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
