三通內螺紋球閥,不鏽鋼三通球閥

型號：Q14F 更新時間：2020-10-08

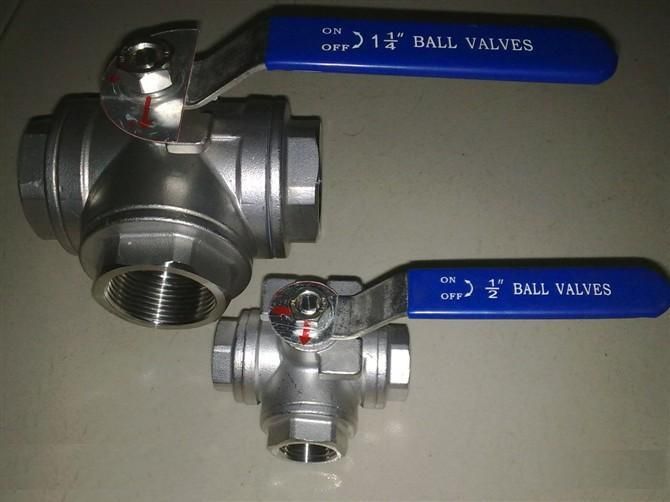

特點：三通內螺紋球閥T型能使三條正交的管道相互聯通和切斷第三條通道，起分流、合流作用

質量穩定
價格合理
交貨快捷

詳細介紹

Q14F三san通tong內nei螺luo紋wen球qiu閥fa由you本ben公gong司si精jing心xin生sheng產chan的de一yi款kuan球qiu閥fa，在zai保bao證zheng質zhi量liang的de同tong時shi，價jia格ge也ye非fei常chang合he理li，以yi及ji在zai售shou後hou方fang麵mian我wo們men也ye做zuo的de非fei常chang完wan善shan。選xuan擇ze我wo們men公gong司si的de這zhe款kuan產chan品pin一yi定ding不bu會hui讓rang您nin失shi望wang。三通內螺紋球閥由適用於各種不同的輕重工業工況以及建築管道。廣泛應用於：化工，液化石油氣，車船製造設備，水、石油、啤酒、製藥、電力，機械設備閥門、電子工業閥門，城建閥門、工業管道閥門、通用零部件、工業設備、消防暖通、過濾設備、環保設備等領域。

產品名稱	三通內螺紋球閥
產品型號	Q14F/Q15F
公稱通徑	DN15-100
壓力範圍	1.6-3.2MPa
閥體材質	不鏽鋼[304L/R、316L/R]

產品介紹：

三通內螺紋球閥分L型和T型，法蘭連接跟螺紋連接。L型三通球閥適用於介質流向的切換，能使相互垂直的兩個通道連通：T型三通球閥適用於介質的分流、合流或流向切換，T型孔道可以使三個通道互相連通或使其中兩個通道連通，三通球閥一般采用兩個閥座結構，亦可根據用戶要求采用四閥座結構。

主要技術參數：

①螺紋類型：G•NPT•BSPT DIN259/2999

②閥門檢驗：ISO/DIN 5208—1987

③驅動裝置：ISO 5211
④公稱壓力：PN1.6、2.5、4.0、6.4Mpa、1000WOG

⑤連接方式：螺紋（L型、T型）
⑥閥體材質：鑄鋼（WCB）、不鏽鋼CF8（304）、CF8M（316）

⑦閥球材質：不鏽鋼CF8（304）、CF8M（316）
⑧密封材料：PTFE、PPL

⑨適用溫度：-20℃～232℃～350℃

⑩適用介質：水、油、氣等某些腐蝕性液體（W•O•G）
?氣缸選配：意大利AT

?氣缸形式：雙作用、單作用（彈簧複位式）

?環境溫度：-20℃-+80℃
?氣源壓力：雙作用4～8bar、單作用5～8bar

?產品型號：Q15F/614F

性能參數與主要尺寸：

序號NO	零件名稱	材質
1	閥體	不鏽鋼CF8M/CF8
2	閥蓋	不鏽鋼CF8M/CF8
3	球	不鏽鋼CF8M/CF8
4	球墊	聚四氟乙烯PTFE
5	閥杆	不鏽鋼CF8M/CF8
6	填料	聚四氟乙烯PTFE
7	中口	聚四氟乙烯PTFE
8	大薄片	聚四氟乙烯PTFE
9	壓蓋螺母	不鏽鋼CF8M/CF8
10	手柄	不鏽鋼CF8M/CF8
11	流向指示牌	ALUMINUM
12	華司	不鏽鋼CF8
13	螺帽	不鏽鋼CF8
14	鎖定裝置	不鏽鋼CF8
15	皮套	塑料
16	盲蓋	不鏽鋼CF8M/CF8

L型主要尺寸：

1/2"	12.7	64	53	97	32.0	22.4	35.0	10-24UNC	530
3/4"	16.0	76	63	126	38.0	22.4	35.0	10-24UNC	700
1"	20.0	87	66	126	43.5	22.4	35.0	10-24UNC	980
1 1 / 4 "	25.0	96	81	145	48.0	22.4	35.0	10-24UNC	1950
1 1 / 2 "	32.0	114	83	145	57.0	25.4	38.1	1/4-20UNC	2950
2"	38.1	142	96	204	71.0	25.4	38.1	1/4-20UNC	4450

T型主要尺寸：

SIZE	d	L	H	D1	B	F	G	W1	W2	h	重量WT(g)
1/2"	12.7	75	59	126	71.0	235	37.5	22.4	35.0	10-24UNC	530
3/4"	16	85	64	126	81.5	390	42.5	22.4	35.0	10-24UNC	725
1"	20	100	80	145	102.0 <

我公司球閥製造標準依照：①《通用閥門法蘭和對焊連接鋼製球閥》GB/T12237-89 ②《鐵製和銅製球閥》GB/T 15185-1994 ③《鋼製閥門一般要求》GB/T 12224-2005 ④《生活飲用水輸配水設備及防護材料的安全性評價標準》 GB/T 17219-1998

購買本公司球閥請按以下指示進行安裝：（詳情或見產品說明書）

（1）取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行衝洗清潔。

（2）安裝前應按規定的信號（電動或氣動）進行整機測試（防止因運輸產生振動影響使用性能），合格後方可上線安裝（接線按電動執行機構線路圖）。

（3）準備與管道連接前，須衝洗和清除幹淨管道中殘存的雜質（這些物質可能會損壞閥座和球）。

（4）在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。

（5）本類閥應安裝在管道的水平方向或垂直方向。

（6）安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。

（7）與管道連接後，請用規定的扭矩交叉鎖緊法蘭連接螺栓。

溫馨提示：“三通內螺紋球閥,不鏽鋼三通球閥”所有文字、數據、圖片均隻適用於參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
